Nguồn gốc: | TRUNG QUỐC |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE6 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~1100 / pc |
chi tiết đóng gói: | HỘP GỖ DÁN |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
gõ phím: | Hộp số truyền động Slew | Tính năng: | chống mài mòn |
---|---|---|---|
Sự bảo đảm: | 5 ~ 10 năm | Kích thước: | 6 inch |
Loại răng: | Xoắn ốc | Động cơ quay: | Điện hoặc thủy lực |
Màu sắc: | Khách hàng yêu cầu | Ứng dụng: | Trạm điện mặt trời CSP và CPV |
Điểm nổi bật: | Bao bọc Hộp số truyền động dạng côn,Hộp số dạng thanh cho các trạm điện CSP,Hộp số truyền động dạng thanh chống mài mòn |

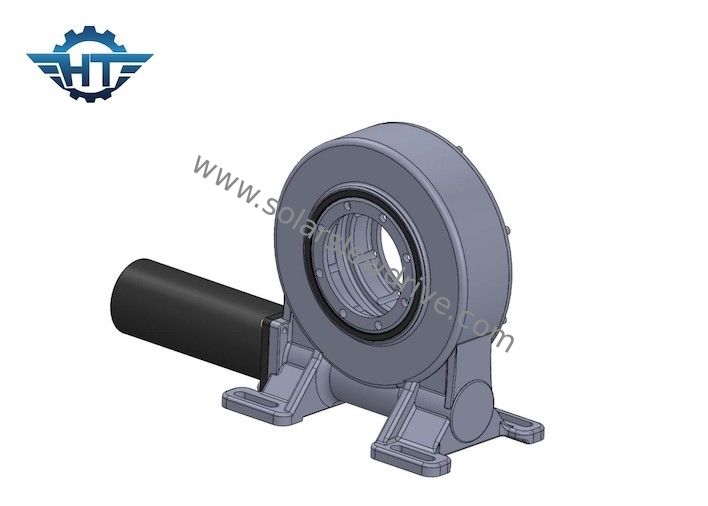

Bao bọc Hộp số truyền động dạng xoắn ốc cho các trạm năng lượng mặt trời CSP và CPV
Hộp số truyền động SlewSự miêu tả
Hộp giảm tốc quay, tên tiếng anh: Slewing drive, là một loại hộp giảm tốc.Nó sử dụng một ổ trục quay (thường được gọi là bàn xoay) làm phụ tùng của bộ giảm tốc, có thể thực hiện chuyển động quay tròn và giảm tốc không giới hạn, đồng thời có thể chịu được lực dọc trục lớn, lực hướng tâm và lật ngược.Loại thiết bị này có thể áp dụng cho các loại thiết bị cơ khí có yêu cầu quay.Đặc biệt, loại giảm tốc này có ưu điểm là độ chính xác cao, kết cấu nhỏ gọn và khả năng chịu lực lớn nên thích hợp sử dụng trong những điều kiện làm việc tương đối khắc nghiệt.
Dữ liệu về hiệu suất truyền động của VE Slewing
Tham số Hiệu suất Mô hình VE | ||||||||||||
Mô hình | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (Nm) | Mô-men xoắn nghiêng (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Độ chính xác (độ) | Độ chính xác | IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0,10 | 66 | -40 ~ + 120 | Đúng | 12kg |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0,10 | 66 | -40 ~ + 120 | Đúng | 18kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0,10 | 66 | -40 ~ + 120 | Đúng | 32kg |
số 8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0,10 | 66 | -40 ~ + 120 | Đúng | 28kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0,10 | 66 | -40 ~ + 120 | Đúng | 52kg |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0,10 | 66 | -40 ~ + 120 | Đúng | 65kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0,10 | 66 | -40 ~ + 120 | Đúng | 88 kg |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0,10 | 66 | -40 ~ + 120 | Đúng | 135 kg |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0,10 | 66 | -40 ~ + 120 | Đúng | 192 kg |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0,10 | 66 | -40 ~ + 120 | Đúng | 251 kg |
Nhiều lựa chọn
1. Tỷ lệ giảm bánh răng 31: 1 thành 150: 1
2. Ngang, dọc hoặc kết hợp lắp nhiều trục
3. Giun đơn hay giun kép
4. Tùy chọn động cơ điện hoặc thủy lực
5. Nhà ở: Mở hoặc Đóng
6. Cấu hình đầu vào tùy chỉnh
7. Thiết kế tùy chỉnh theo yêu cầu ứng dụng
