Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HANGTUO |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE5 |
| Số lượng đặt hàng tối thiểu: | 1 máy tính |
|---|---|
| Giá bán: | 145~226 USD/PC |
| chi tiết đóng gói: | HỘP GỖ DÁN |
| Thời gian giao hàng: | 15 ~ 30 ngày |
| Khả năng cung cấp: | 12000 CÁI / NĂM |
| Hộp giảm tốc và động cơ: | VE5 & 24V | Vật tư: | 42CRMN hoặc 50 triệu |
|---|---|---|---|
| Đơn xin: | Máy theo dõi bảng điều khiển năng lượng mặt trời | Sự bảo đảm: | 5 ~ 10 năm |
| màu sắc: | theo yêu cầu | Kích cỡ: | Từ 3 đến 25 inch |
| Mô-đun: | Mô-đun bánh răng giun | tính năng: | IP66, Tuổi thọ cao |
| Điểm nổi bật: | Hộp số truyền động một trục một trục,hộp số truyền động quay vòng Low Backlash,hộp số quay vòng Low Backlash |
||

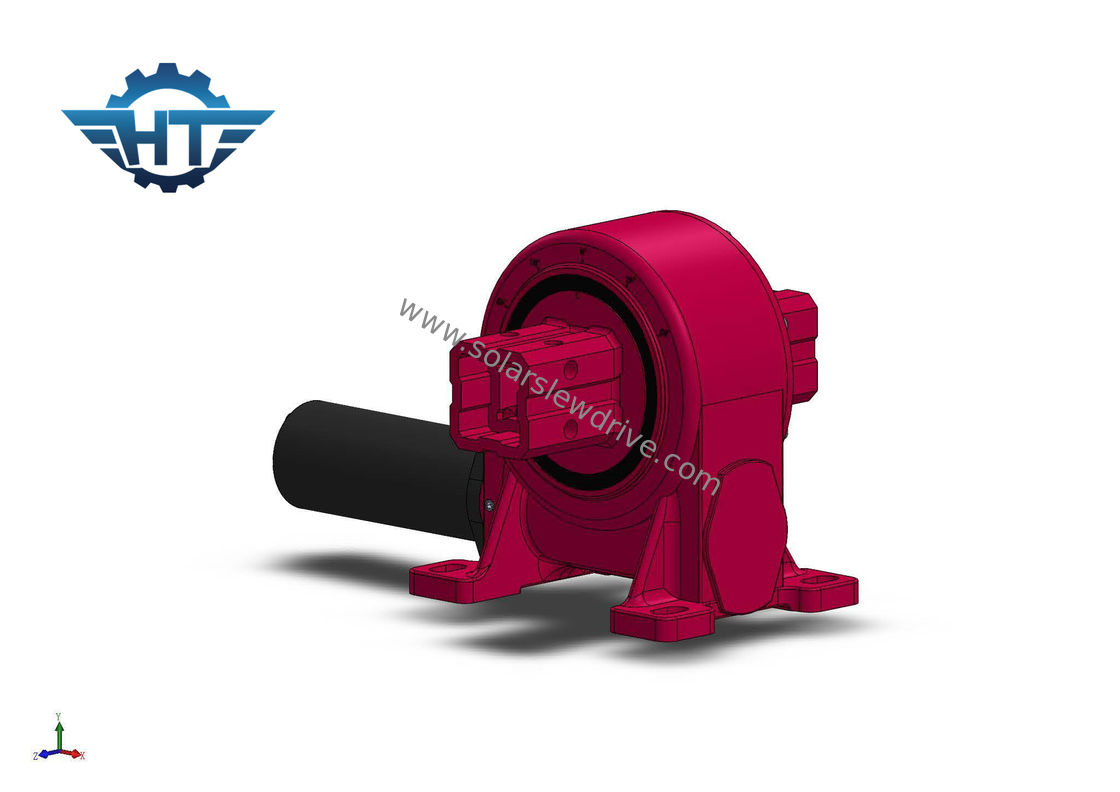

VE5 Trục đơn Trục theo dõi năng lượng mặt trời Trục truyền động quay với hộp số hành tinh phản ứng dữ dội thấp
Mô tả Slew Drive
Truyền động quay được sử dụng rộng rãi trong hệ thống theo dõi mặt trời.Theo dõi trạm điện quang điện bao gồm liên kết một trục phẳng, liên kết một trục xiên, một trục xiên và hệ thống theo dõi hai trục.
Các ứng dụng của Slewing Drives
1. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 cho liên kết trục đơn phẳng.Loại hệ thống này phù hợp với vĩ độ dưới 30 độ và độ dốc mặt đất dưới 12 độ.
2. Truyền động quay vòng SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 cho liên kết trục đơn xiên.Loại này phù hợp với các hệ thống có vĩ độ trung bình đến cao, mặt đất cần phải tương đối bằng phẳng.
3. Truyền động quay vòng SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, VE9 cho đơn vị trục đơn xiên.Loại hệ thống này phù hợp với vĩ độ trung bình đến cao.
4. Ổ quay SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, SDE21 cho hệ thống theo dõi năng lượng mặt trời kép.Loại hệ thống này phù hợp với mọi loại địa hình.
Đặc trưng
1. Xoay từ 0 ~ 180 °
2. Kết nối động cơ lái xe ở bên trái hoặc bên phải
3. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Mômen cản trở cao, thích hợp để lắp đặt theo phương thẳng đứng
9. Bảo trì thấp
Các thông số hiệu suất truyền động dạng trượt IP66 Vertical VE Series
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Trọng lượng |
| Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 13kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 28kg |
| số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Đúng | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 51kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 244 kg |
