Nguồn gốc: | TRUNG QUỐC |
Hàng hiệu: | HANGTUO |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE5 |
Số lượng đặt hàng tối thiểu: | 1 máy tính |
---|---|
Giá bán: | 145~226 USD/PC |
chi tiết đóng gói: | HỘP GỖ DÁN |
Thời gian giao hàng: | 15 ~ 30 NGÀY |
Khả năng cung cấp: | 12000 CÁI / NĂM |
Kiểu truyền động quay: | Anti Backlash Worm Gear | Vật liệu giun: | 42CrMo / 50 triệu |
---|---|---|---|
Đơn xin: | Hệ mặt trời PV | Field Life: | 30 năm |
Màu sắc: | Khách hàng yêu cầu | Kích cỡ: | 3 inch - 25 inch |
Động cơ: | 24V / 12V / 48V DC | Tính năng: | Mức độ bảo trì thấp |
Điểm nổi bật: | Truyền động quay năng lượng mặt trời PV một trục,Truyền động quay mặt trời bằng năng lượng mặt trời bánh răng Worm,42CrMo Truyền động quay vòng bằng năng lượng mặt trời bánh răng Worm |

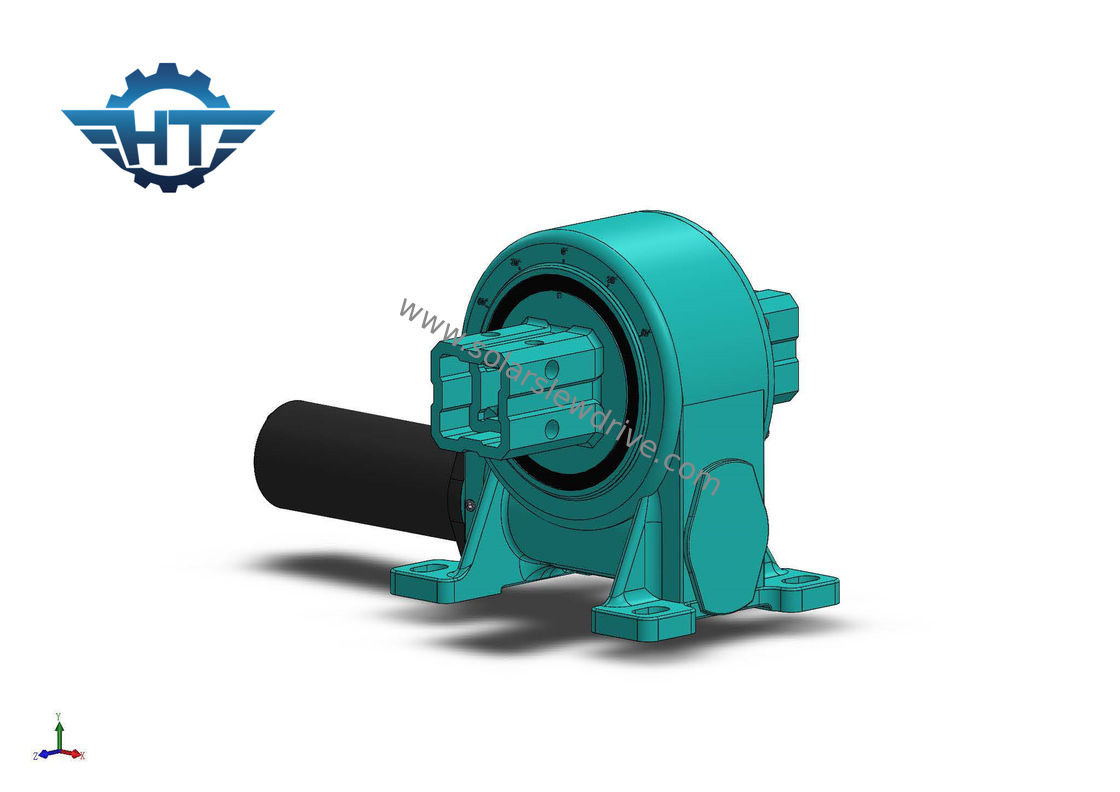

Bao bọc Worm Gear Single Axis Solar Tracker Ổ đĩa quay cho PV năng lượng mặt trời
Truyền động bằng điệnDsự miêu tả
Bộ truyền động Electric Slew Drive chủ yếu được thiết kế và sử dụng trong trackin của trạm năng lượng quang điện.chẳng hạn như hệ thống theo dõi trục đơn nằm ngang, hệ thống theo dõi liên kết lớn, hệ thống theo dõi liên kết trục đơn xiên, hệ thống theo dõi trục đơn xiên và hệ thống theo dõi trục kép.
1. Liên kết trục đơn phẳng
Thích hợp với vĩ độ dưới 30 độ và độ dốc mặt đất dưới 12 độ.
2. Liên kết trục đơn xiên
Thích hợp với vĩ độ trung bình đến cao, mặt đất cần bằng phẳng.
3. Đơn vị trục đơn xiên
Phù hợp với vĩ độ trung bình đến cao.
4. Trục kép
Đặc trưng
1. Xoay từ ± 60 °
2. Kết nối động cơ lái xe ở bên trái hoặc bên phải
3. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Mômen cản trở cao, thích hợp để lắp đặt theo phương thẳng đứng
9. Bảo trì thấp
10. Tuổi thọ lĩnh vực 30 năm
Các thông số hiệu suất của ổ đĩa dọc
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Trọng lượng |
Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 13kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 28kg |
số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Đúng | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 244 kg |
