Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE9 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Vật liệu bánh răng giun: | 50 triệu, 42CrMo | Tỉ số truyền: | 61: 1 |
---|---|---|---|
Đơn xin: | Năng lượng mặt trời | Nguồn gốc: | Thường Châu, Trung Quốc |
Tài xế: | Động cơ hành tinh 24V DC | Chứng chỉ: | ISO9001, CE |
Cài đặt: | Ngang dọc | Bảo dưỡng: | Nội bộ 5 năm |
Màu sắc: | Như yêu cầu | Phản ứng dữ dội: | < 0,1 độ |
Điểm nổi bật: | Bộ truyền động quay vòng 50 triệu con sâu,bộ truyền động quay vòng 61/1 Gear Ratio,bộ truyền động quay vòng theo dõi năng lượng mặt trời 0 |

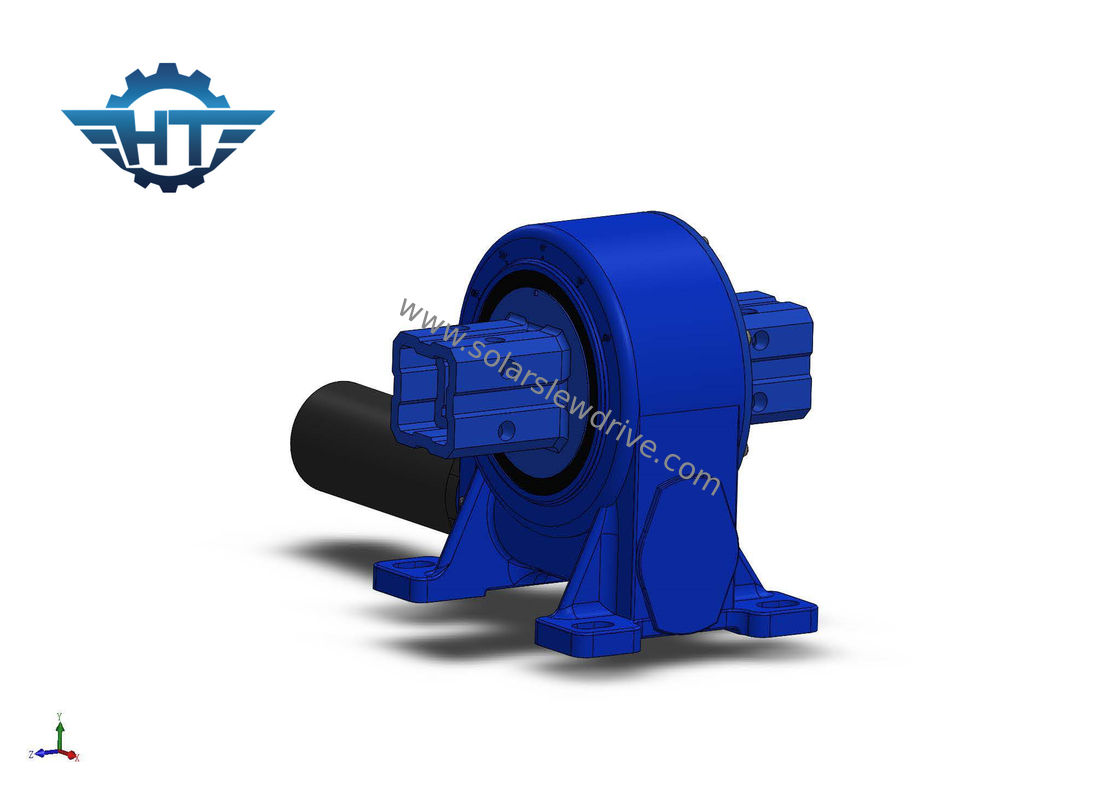

61 đến 1 tỷ lệ bánh răng cho hệ thống theo dõi năng lượng mặt trời truyền động bánh răng Worm Gear Slewing Drive một trục
Ưu điểm của sản phẩm Worm Gear Slewing Drive
1. Chúng tôi sử dụng con dấu dầu khung để tránh rò rỉ dầu hiệu quả
2. Kích thước lắp của các ổ quay của chúng tôi được thiết kế để phù hợp với nhiều ứng dụng.
3. Bảo trì dễ dàng, nội bộ 5 năm đối với sử dụng năng lượng mặt trời
4. Áp dụng cấu trúc bánh răng sâu bao đôi có độ bám dính và mômen xoắn mạnh mẽ
5. Dừng cứng bên trong các ổ đĩa quay trong trường hợp hệ thống điều khiển phần mềm bị hỏng
Đặc trưng
1. Xoay ± 60 độ, dừng cứng bên trong
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải
3. Trong quá trình lắp đặt, không cần điều chỉnh khe hở bánh răng, cấu trúc của nó đảm bảo tiếp xúc nhiều răng
4. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp, nội bộ 5 năm
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Mômen xoắn cao, thích hợp để lắp đặt theo phương thẳng đứng
Các thông số của Enveloping Worm GearSlewing Drive
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Trọng lượng |
Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 13kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 28kg |
số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Đúng | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 244 kg |
Các ứng dụng
Bộ truyền động Worm đã được chứng minh là hiệu quả trong nhiều máy móc và thiết bị, trong các ứng dụng khác nhau và các điều kiện hoạt động khác nhau, chẳng hạn như: nền tảng xây dựng và lắp ráp, vị trí buồng lái trong máy móc lâm nghiệp, thiết bị xử lý vật liệu, định vị hệ thống năng lượng mặt trời, điều khiển cấu trúc thượng tầng và các ứng dụng vận hành của máy móc xây dựng, cần trục công nghiệp, v.v.
