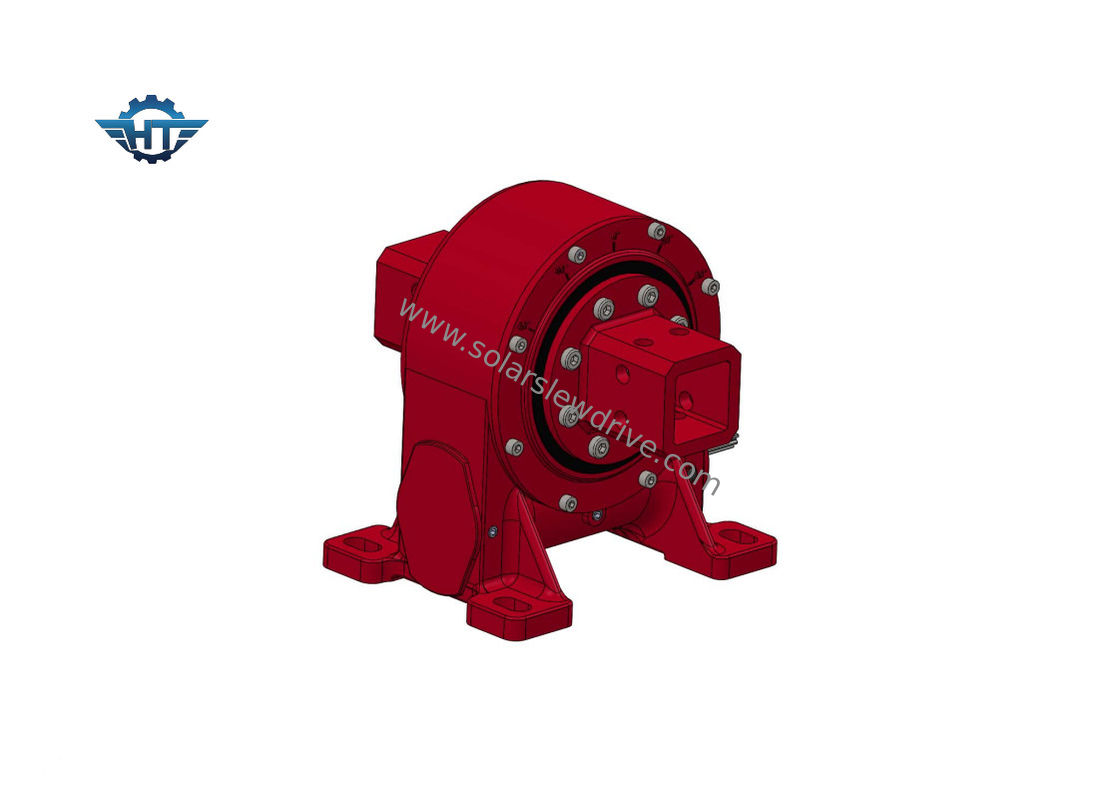

Hộp số Worm nhỏ gọn Ổ đĩa vòng quay cho máy theo dõi năng lượng mặt trời

Hộp số Worm nhỏ gọn Ổ đĩa vòng quay cho máy theo dõi năng lượng mặt trời

  • Hộp số Worm nhỏ gọn Ổ đĩa vòng quay cho máy theo dõi năng lượng mặt trời
  • Hộp số Worm nhỏ gọn Ổ đĩa vòng quay cho máy theo dõi năng lượng mặt trời
Hộp số Worm nhỏ gọn Ổ đĩa vòng quay cho máy theo dõi năng lượng mặt trời
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: VE9
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 360/ pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 500 chiếc mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Tỉ lệ: 61 đến 1 hộp số Vật tư: 50 triệu, 42CrMo
Tính năng: Cơ chế khóa bánh răng Chứng chỉ: ISO9001, CE
Tài xế: 12 / 24VDC Bảo dưỡng: 5 năm một lần
Màu sắc: Như yêu cầu Nguồn gốc: Thường Châu, Trung Quốc
Điểm nổi bật:

Cơ chế khóa bánh răng truyền động vòng quay

,

truyền động vòng quay 42CrMo

,

truyền động quay vòng điện 24VDC

VE9 Hộp số Worm nhỏ gọn Ổ trượt cho Máy theo dõi năng lượng mặt trời Trục



Hộp số Worm nhỏ gọnSự miêu tả



Giao hàng đáng tin cậy - hầu hết các đơn đặt hàng được giao sau 15 ngày hoặc ít hơn, đối với những mùa bận rộn, trong 30 ngày

Hỗ trợ kỹ thuật - các kỹ sư luôn sẵn sàng trợ giúp

Bộ truyền động quay vòng chất lượng cao với mức giá hợp lý - chúng tôi có nhà máy sản xuất riêng với các sản phẩm đáp ứng hoặc vượt chất lượng của tất cả các thương hiệu lớn và chúng tôi sẽ sử dụng các phương pháp vận chuyển kinh tế dựa trên các đơn đặt hàng khác nhau để giữ cho bạn trong phạm vi ngân sách

Vận hành & Bảo trì-vận hành và bảo trì dễ dàng và giảm phí của bạn



Hộp số Worm nhỏ gọn Ổ đĩa vòng quay cho máy theo dõi năng lượng mặt trời 0



Bảng dữ liệu bộ bánh răng côn trùng VE9



Mô hình Tỉ lệ Mô-men xoắn đầu ra định mức (Nm) Mô-men xoắn nghiêng (Nm) Mô-men xoắn giữ (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Hiệu quả Tự khóa Trọng lượng (kg)
3 " 31: 1 600 1500 1800 22 15 40% Đúng 12
5 " 37: 1 800 5000 9200 16 27 40% Đúng 18
7 " 57: 1 1750 7000 13200 34 58 40% Đúng 32
số 8" 51: 1 2250 11200 20400 50 80 40% Đúng 28
9 " 61: 1 2250 16000 30800 60 130 40% Đúng 52
12 " 78: 1 4300 25000 40560 77 190 40% Đúng 65
14 " 85: 1 5600 48000 44200 110 230 40% Đúng 88
17 " 102: 1 6750 67000 53040 142 390 40% Đúng 135
21 " 125: 1 16000 89000 65000 337 640 40% Đúng 192
25 " 150: 1 21450 112000 89000 476 950 40% Đúng 251



Cài đặt



1. Chuẩn bị

1.1 Kiểm tra ổ quay xem có bị hư hỏng vật lý không.

1.2 Làm sạch bề mặt đỡ



2. Gắn bu lông

Với tư cách là nhà sản xuất hộp số, chúng tôi không cung cấp, bảo hành hoặc khuyến nghị các chốt lắp được sử dụng.Hãy cẩn thận trong việc chỉ định mục này sẽ đính kèm sản phẩm của chúng tôi với sản phẩm của bạn.

Kích thước, số lượng và cấp chất lượng quy định sẽ được sử dụng.

Tỷ lệ kẹp (chiều dài chuôi và đường kính của bu lông) phải được quan sát, từ tối thiểu ≥1,5 đến tối đa ≤2.

Không được phép sử dụng bu lông có trục ren hoàn toàn.

Chức năng truyền động quay, tuổi thọ và độ bền của kết nối bu lông bị ảnh hưởng trong trường hợp không tuân thủ.

Sử dụng vòng đệm phẳng có kích thước và độ bền phù hợp để lựa chọn mômen siết sao cho áp suất bề mặt cho phép không bị vượt quá.

Trong trường hợp bình thường, các bu lông gắn kết được bảo đảm đầy đủ bằng cách tải trước chính xác.

Lưu ý: Không được phép sử dụng vòng đệm chia đôi, vòng đệm chia vạch, v.v.

Siết chặt Mô-men xoắn và tải trước ban đầu để lắp bu lông.



Mô-men xoắn thắt chặt

Kích thước lắp bu lông

Lớp học

M6

(1 / 4-20UNC)

M8

(5 / 16-18UNC)

M10

(3 / 8-16UNC)

M12

(7 / 16-14UNC)

M16

(5 / 8-11UNC)

M20

(3 / 4-10UNC)

Lớp 8,8 10,2 NM 24,7 NM 49 NM 85,5 NM 212,2 NM 414 NM
Lớp 10,9 14,3 NM 34,8 NM 68,9 NM 120,2 NM 298,4 NM 582,1 NM
Lớp 12,9 17,2 NM 41,7 NM 82,7 NM 144,2 NM 358,1 NM

689,5 NM
