Nguồn gốc: | TRUNG QUỐC |
Hàng hiệu: | HANGTUO |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE5 |
Số lượng đặt hàng tối thiểu: | 1 máy tính |
---|---|
Giá bán: | 145~226 USD/PC |
chi tiết đóng gói: | HỘP GỖ DÁN |
Thời gian giao hàng: | 15 ~ 30 NGÀY |
Khả năng cung cấp: | 12000 CÁI / NĂM |
Loại: | Cơ chế bánh xe giun | Vật tư: | 42CRMN hoặc 50 triệu |
---|---|---|---|
Đơn xin: | Hệ thống điện mặt trời | Sự bảo đảm: | 10 năm |
Màu sắc: | Khách hàng yêu cầu | Tính năng: | Sống thọ |
Động cơ: | 24V | ||
Điểm nổi bật: | Envelope Worm Slew Drive Gearbox,50Mn Slew Drive Gearbox,Envelope Worm Slew Drive Gearbox |

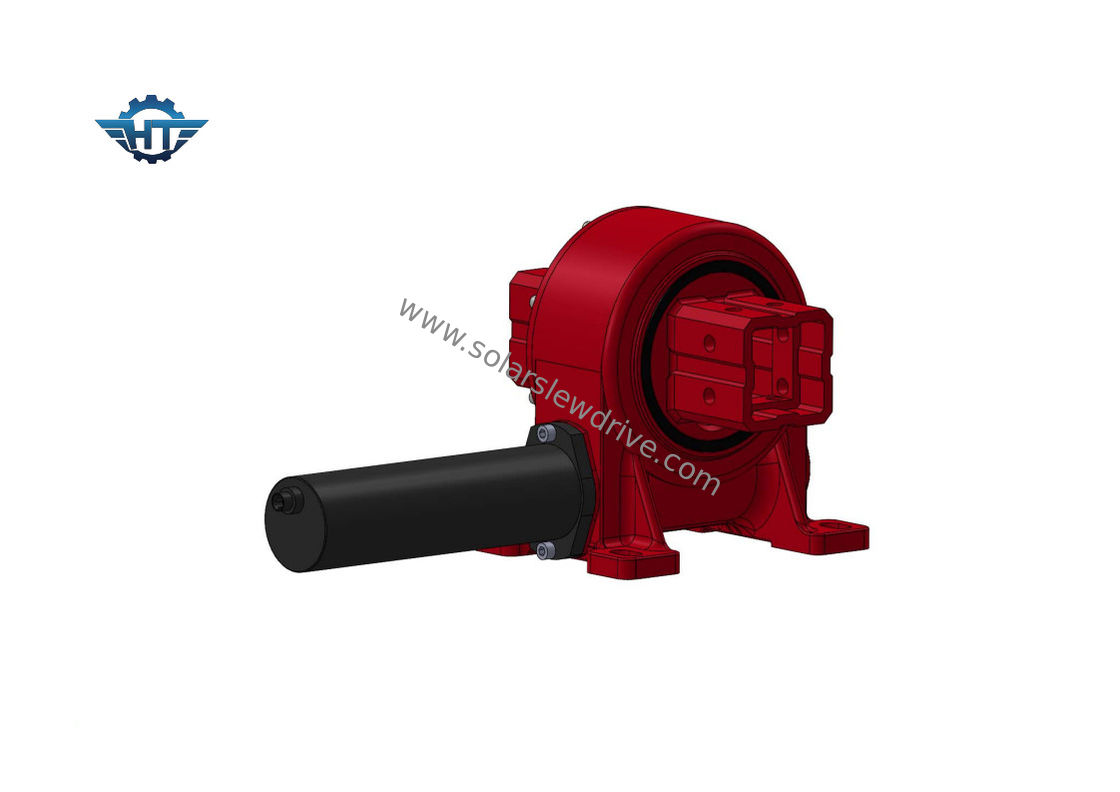

5. VE5 Envelope Worm Slew Drive Gearbox with Motor For Solar Tracking System
Mô tả bánh răng giun tự khóa
Trạm năng lượng mặt trời tập trung Fresnel là một loại hệ thống theo dõi năng lượng mặt trời CSP.Nguyên lý làm việc tương tự như phát điện quang nhiệt kiểu máng, ngoại trừ việc sử dụng dàn ngưng cấu trúc Fresnel thay cho gương.Điều này làm cho nó tương đối rẻ tiền, nhưng hiệu quả tương ứng sẽ giảm.
Do hệ thống như vậy chỉ có một vài lần tập trung nên chất lượng hơi nước đun nóng không cao dẫn đến hiệu suất phát điện hàng năm của toàn hệ thống chỉ đạt khoảng 10%;nhưng do cấu trúc đơn giản của hệ thống và việc sử dụng trực tiếp môi trường truyền nhiệt để tạo ra hơi nước nên chi phí xây dựng và bảo trì cũng tương đối thấp.
Đặc trưng
1. Xoay 360 °
2. Kết nối động cơ lái xe ở bên trái hoặc bên phải
3. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản và sử dụng không gian hợp lý
5. Bánh răng sâu tự khóa
6. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
7. Mômen cản trở cao, thích hợp để lắp đặt theo phương thẳng đứng
8. Bảo trì thấp
Biểu đồ hiệu suất truyền động quay của dòng VE
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Trọng lượng |
Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 13kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 28kg |
số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Đúng | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 244 kg |
