Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE9 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~380/ pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 2000 chiếc mỗi tháng |
| Vật liệu: | 50 triệu, 42CrMo | Thiết bị quay tay: | VE9 |
|---|---|---|---|
| Tỉ số truyền: | 61: 1 | Mô-men xoắn đầu ra định mức: | 7320 Nm |
| Giữ mô-men xoắn: | 45000 Nm | Mô-men xoắn nghiêng: | 18300 Nm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Điểm nổi bật: | ổ đĩa quay vòng theo dõi một trục,ổ đĩa quay năng lượng mặt trời giảm tốc VE9,ổ đĩa quay năng lượng mặt trời 42CrMo |
||

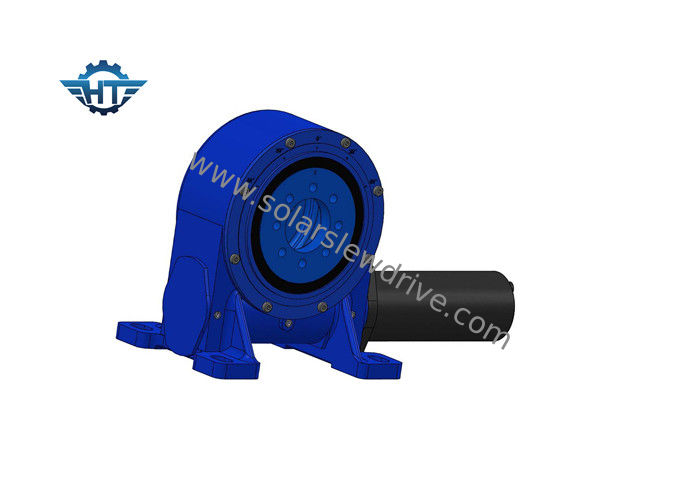

Bộ giảm tốc VE9 với động cơ truyền động quay cho bộ theo dõi trục đơn liên kết
Sự miêu tả
Liên kết các ổ quay một trục quay quanh một trục và làm cho hệ thống theo dõi di chuyển từ đông sang tây và trở về nhà vào ban đêm.Những sản phẩm này dễ cài đặt nhất và được sử dụng phổ biến nhất.VE cung cấp khả năng lắp thẳng đứng và một ổ đĩa hoàn toàn kín IP66 trong một thiết bị công suất cao.
Thuận lợi
1. Áp dụng công nghệ bao bọc kép, tiếp xúc nhiều răng, mô-men xoắn ngược cao và giảm thiểu phản ứng dữ dội
2. Tự khóa để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Khó dừngbên trong, ± 60 °
Thông số kỹ thuật của ổ quay VE
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | đúng | 251 |
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
Người nộp đơn
Vòng bi truyền động quay thường được tìm thấy trong các ứng dụng như: tuabin gió, thiết bị vận chuyển tải nặng, thiết bị theo dõi năng lượng mặt trời, cần trục bến cảng, thiết bị thủy lực, cơ cấu lái cần trục, hệ thống tự động hóa, bộ điều khiển tải nặng, bàn điều khiển ngáp và cao độ.
