Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE5 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Vật liệu: | 50 triệu, 42CrMo | Hộp giảm tốc quay: | VE5 " |
---|---|---|---|
Tỉ số truyền: | 37: 1 | Hiệu quả: | 40% |
Màu sắc: | Như yêu cầu | Ứng dụng: | Theo dõi năng lượng mặt trời |
Nguồn gốc: | Trung Quốc | Người lái xe: | Động cơ 12V / 24VDC |
Sự bảo đảm: | 10 năm | Giấy chứng nhận: | ISO9001, CE |
Trang web cài đặt: | Mở trường | Cả đời: | Tuổi thọ lĩnh vực 30 năm |
Điểm nổi bật: | Bộ truyền động quay nhỏ VE5,Bộ truyền động quay nhỏ động cơ 24VDC,hộp số dẫn động quay vòng trường mở |

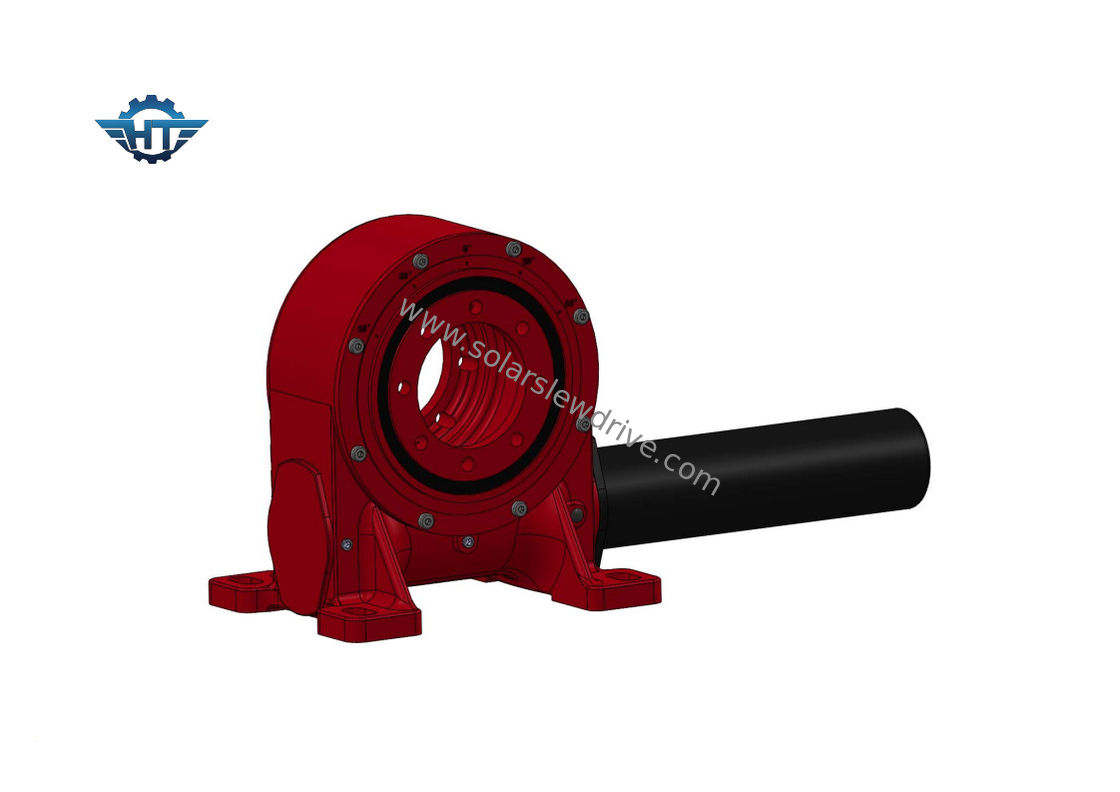

VE5 40 đến 1 hộp số cho bảng điều khiển năng lượng mặt trời Trục đơn nằm ngang
Mô tả Enveloping Worm Gear
Bộ truyền động quay vòng là một loại sản phẩm truyền động và quay mới.Nó thường được gọi là ổ quay hoặc ổ trục quay, thường bao gồm sâu bao kép, bánh răng, vỏ, động cơ và các thành phần khác.Vì các thành phần cốt lõi là sâu bao bọc kép, nó có thể ăn khớp với bánh răng chặt chẽ hơn và đạt được sự tiếp xúc nhiều răng, do đó cải thiện độ chính xác và mô men xoắn giữ.Chúng có thể đồng thời chịu được lực dọc trục, lực hướng tâm và mômen lật ngược.So với các sản phẩm quay truyền thống, ổ quay mới có tính năng lắp đặt dễ dàng, bảo trì dễ dàng và không gian lắp đặt rộng rãi hơn.
Các thông số hoạt động của dòng VE
Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
Nm | Nm | kN | kN | Nm | trình độ | đúng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | đúng | 13 |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | đúng | 18 |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | đúng | 28 |
số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | đúng | 35 |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | đúng | 51 |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | đúng | 61 |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | đúng | 78 |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | đúng | 105 |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | đúng | 185 |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | đúng | 244 |
Các ứng dụng
Có 10 kích thước khác nhau của ổ quay loại VE, bắt đầu từ kích thước 3 'đến 25 "inch, trong số đó là 5", 7 ", 9" 12 ", 14", 17 ", 19" và 21 ". Cả hai đều là được sử dụng rộng rãi trong các hệ thống theo dõi năng lượng mặt trời (PV, CPV, HCPV và heliostat) và các phương tiện thông thường, chẳng hạn như thang máy người, cần trục xe tải, cũng như các phương tiện mô-đun.
