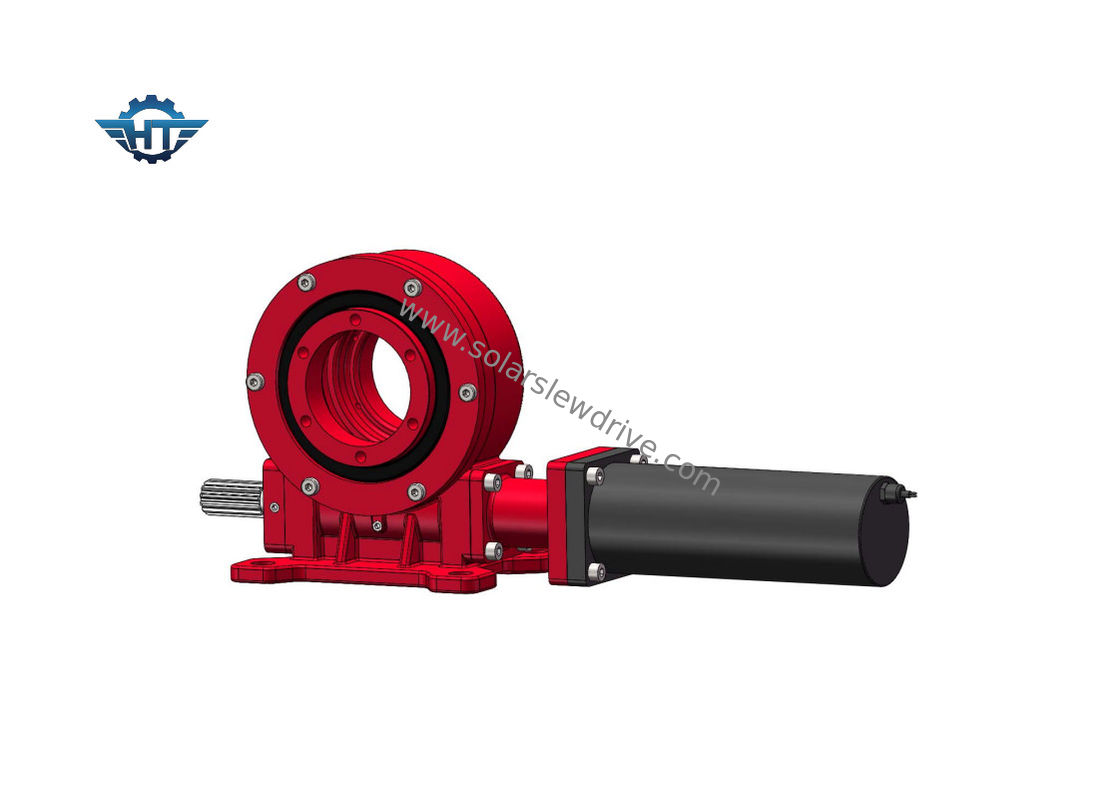

Động cơ hộp số kiểu dáng dọc phong bì cho máy theo dõi năng lượng mặt trời

Động cơ hộp số kiểu dáng dọc phong bì cho máy theo dõi năng lượng mặt trời

  • Động cơ hộp số kiểu dáng dọc phong bì cho máy theo dõi năng lượng mặt trời
  • Động cơ hộp số kiểu dáng dọc phong bì cho máy theo dõi năng lượng mặt trời
Động cơ hộp số kiểu dáng dọc phong bì cho máy theo dõi năng lượng mặt trời
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: VE7 "
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 2000 chiếc mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Vật liệu: 50 triệu, 42CrMo Người mẫu: VE7 "
Tỉ số truyền: 57: 1 Mô-men xoắn đầu ra định mức tối đa: 5060 Nm
Giữ mô-men xoắn: 40.000 Nm Mô-men xoắn nghiêng: 5.000 Nm
Hiệu quả: 40% Màu tiêu chuẩn: RAL 9006
Điểm nổi bật:

Hộp số kiểu dọc Envelope

,

hộp số kiểu VE7

,

hộp số dẫn động tự khóa

CE Vertical Envelope Slew Drive Worm Gearbox Motor for Solar Tracker







Mô tả ổ đĩa quay bánh răng Worm tùy chỉnh



Bộ truyền động quay vòng của chúng tôi có thể đồng thời chịu các tác động của lực dọc trục, lực hướng tâm và mô men nghiêng, vì thành phần cốt lõi của bộ truyền động quay vòng sử dụng lớp bọc ngoài và tiếp xúc nhiều răng.So với các sản phẩm quay tay truyền thống, sản phẩm của chúng tôi có đặc điểm là lắp đặt đơn giản, dễ bảo trì và tiết kiệm không gian lắp đặt ở mức độ cao hơn.



Thuận lợi



1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời

2. Phạm vi xoay 360 độ hoặc + 60 ~ -60 độ, hoặc theo yêu cầu của khách hàng

3. Bao bọc ổ sâu bên trong

4. Tiếp xúc nhiều răng để đảm bảo tải cao

5. Chức năng tự khóa



Động cơ hộp số kiểu dáng dọc phong bì cho máy theo dõi năng lượng mặt trời 0



Dữ liệu kỹ thuật của VE quay tay lái xe



Người mẫu Tỉ lệ Mô-men xoắn đầu ra định mức (Nm) Mô-men xoắn nghiêng (Nm) Mô-men xoắn giữ (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Hiệu quả Độ chính xác (°) Tự khóa Trọng lượng (kg)
3 " 31: 1 600 1500 1800 22 15 40% ≤0,1 đúng 12
5 " 37: 1 800 5000 9200 16 27 40% ≤0,1 đúng 18
7 " 57: 1 1750 7000 13200 34 58 40% ≤0,1 đúng 32
số 8" 51: 1 2250 11200 20400 50 80 40% ≤0,1 đúng 28
9 " 61: 1 2250 16000 30800 60 130 40% ≤0,1 đúng 52
12 " 78: 1 4300 25000 40560 77 190 40% ≤0,1 đúng 65
14 " 85: 1 5600 48000 44200 110 230 40% ≤0,1 đúng 88
17 " 102: 1 6750 67000 53040 142 390 40% ≤0,1 đúng 135
21 " 125: 1 16000 89000 65000 337 640 40% ≤0,1 đúng 192
25 " 150: 1 21450 112000 89000 476 950 40% ≤0,1 đúng 251



Dịch vụ tùy chỉnh


1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.



Bảng chú giải thuật ngữ các tham số chính



Mô-men xoắn nghiêng:Mô-men xoắn này là tải trọng trọng lực nhân với khoảng cách giữa vị trí của tải và trọng tâm của ổ trục quay.Nếu mô-men xoắn thực lớn hơn mô-men xoắn mô-men nghiêng danh định, ổ quay sẽ bị lật.

Tải trọng hướng tâm: Tải trọng thẳng đứng đối với trục của ổ trục quay

Tải dọc trục: Tải trọng song song với trục của ổ trục quay

Giữ mô-men xoắn: Đó là mômen quay ngược. Khi ổ đĩa quay ngược lại và các bộ phận không bị hư hỏng, thì mômen xoắn cực đại đạt được được gọi là mômen giữ, nó cũng được coi là mômen hỏng.

Tự khóa: Chỉ khi có tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.
