SE1 IP66 Zero Phản ứng dữ dội Ổ đĩa nhỏ quay cho liên kết Theo dõi đơn ngang

SE1 IP66 Zero Phản ứng dữ dội Ổ đĩa nhỏ quay cho liên kết Theo dõi đơn ngang

SE1 IP66 Zero Phản ứng dữ dội Ổ đĩa nhỏ quay cho liên kết Theo dõi đơn ngang

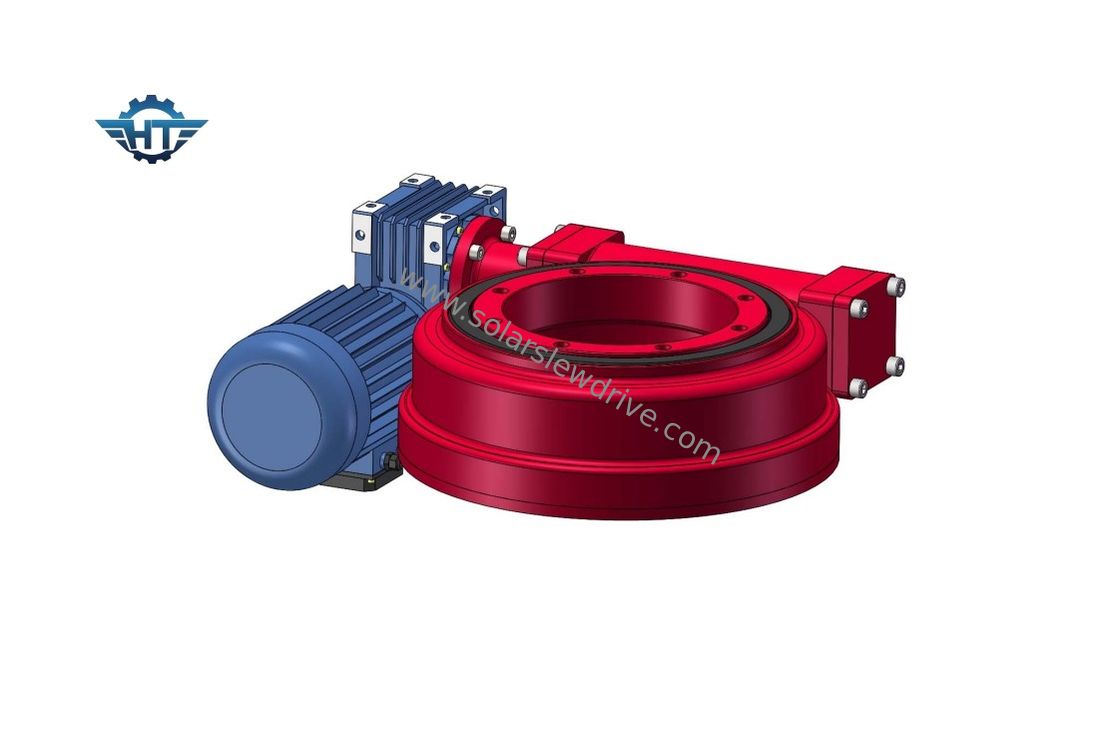

SE1  IP66 Zero Backlash Small Slew Drive For Linkage Horizontal Single Tracker
SE1 IP66 Zero Phản ứng dữ dội Ổ đĩa nhỏ quay cho liên kết Theo dõi đơn ngang
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SE1
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 2000 chiếc mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Động cơ bánh răng: 24/12/48 V Cảm biến Hall: Không bắt buộc
Tốc độ, vận tốc: 0,03 ~ 1 vòng / phút Tỉ số truyền: 32: 1
Màu sắc: Bạc Mặt: Bột nhựa
Trở lại giữ mô-men xoắn: 1850 NM Mô-men xoắn nghiêng: 320 NM
Điểm nổi bật:

không có phản ứng dữ dội Ổ quay nhỏ

,

Ổ quay nhỏ SE1

,

Ổ quay năng lượng mặt trời liên kết ngang

SE1 Worm Gear Slewing Drive, IP66 Zero Backlash Gear For Linkage Ngang Single Tracker



Giới thiệu bộ truyền động Worm Gear Slewing



Bộ truyền động quay có thể hỗ trợ tải nặng nhưng quay chậm, thường là bệ nằm ngang như cần trục thông thường, giàn xoay hoặc bệ hướng gió của cối xay gió trục ngang.Giờ đây, nó được sử dụng rộng rãi trong năng lượng mặt trời: hệ thống theo dõi mặt trời trục đơn, hệ thống theo dõi mặt trời trục kép, điện mặt trời tập trung, Fresnel, tháp nhiệt và thậm chí trong ăng-ten.



Bánh răng xoắn và con sâu đồng hồ cát làm cho nó đạt được sự tiếp xúc nhiều răng, khiến nó có thể chịu lực dọc trục, lực hướng tâm và mômen nghiêng cùng một lúc.

SE1 IP66 Zero Phản ứng dữ dội Ổ đĩa nhỏ quay cho liên kết Theo dõi đơn ngang 0



Bảng kỹ thuật của ổ quay SE



Người mẫu Tỉ lệ Mô-men xoắn đầu ra định mức (Nm) Mô-men xoắn nghiêng (Nm) Mô-men xoắn giữ (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Hiệu quả Độ chính xác (°) Tự khóa Trọng lượng (kg)
1 ” 32: 1 400 1000 1800 22 12 40% ≤0,1 đúng 6
3 ” 31: 1 600 1500 3000 30 16 40% ≤0,1 đúng số 8
5 ” 37: 1 800 6000 9200 68 27 40% ≤0,1 đúng 12
7 ” 57: 1 2000 13500 13200 132 58 40% ≤0,1 đúng 21
9 ” 61: 1 4400 45000 30800 340 130 40% ≤0,1 đúng 49
12 ” 78: 1 5800 54400 40560 480 190 40% ≤0,1 đúng 61
14 ” 85: 1 6550 68000 54200 680 230 40% ≤0,1 đúng 63
17 ” 102: 1 9400 135600 65040 980 390 40% ≤0,1 đúng 105
21 ” 125: 1 16000 203400 81000 1600 640 40% ≤0,1 đúng 149
25 ” 150: 1 21000 271160 89000 2400 950 40% ≤0,1 đúng 204



Thông số kỹ thuật



SE1 IP66 Zero Phản ứng dữ dội Ổ đĩa nhỏ quay cho liên kết Theo dõi đơn ngang 1



Động cơ bánh răng



Vôn Công suất ra tốc độ sản xuất chống thấm nước
24VDC 5-60W 10-100 vòng / phút IP65
Nhận xét Động cơ đặc biệt có thể được tùy chỉnh theo yêu cầu của bạn.
Bộ mã hóa và hộp số có thể được cố định.
Hộp số hành tinh có thể được kết hợp dựa trên các nhu cầu khác nhau





Thuận lợi



1. Cung cấp dịch vụ ODM / OEM

2. 100% chất lượng dịch vụ

3. Chứng nhận CE
