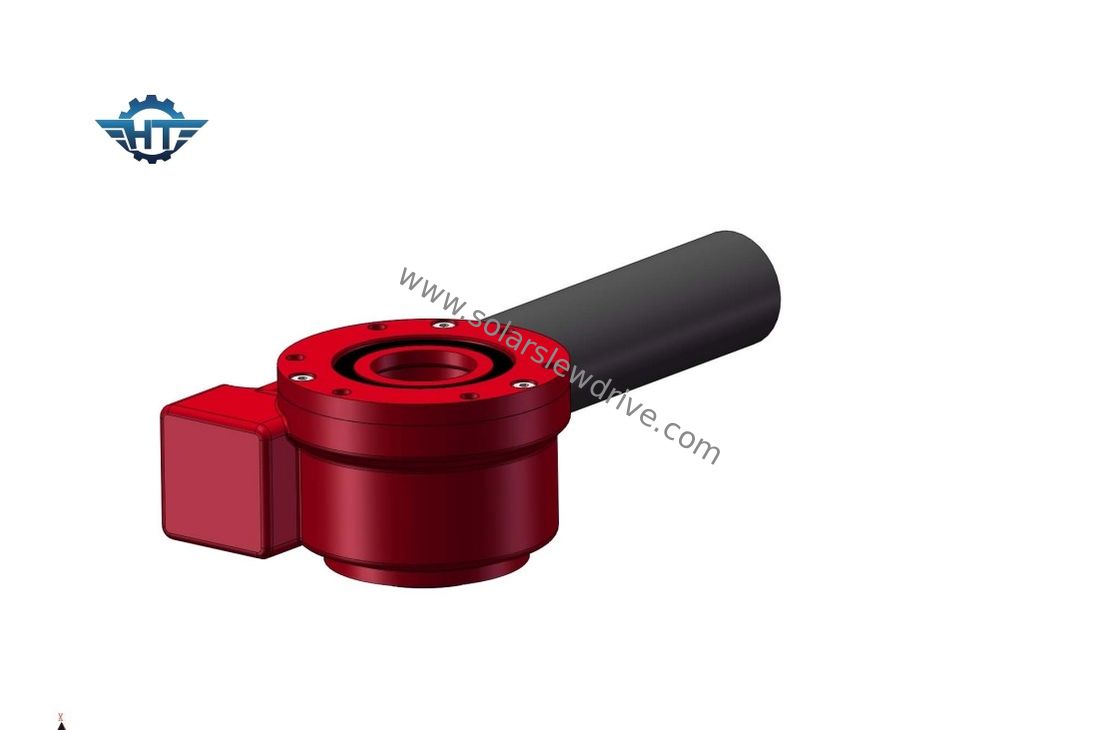

SE3 Worm Gear Envelope Slew Drive Gearbox Bảo vệ IP66

SE3 Worm Gear Envelope Slew Drive Gearbox Bảo vệ IP66

  • SE3 Worm Gear Envelope Slew Drive Gearbox Bảo vệ IP66
  • SE3 Worm Gear Envelope Slew Drive Gearbox Bảo vệ IP66
SE3 Worm Gear Envelope Slew Drive Gearbox Bảo vệ IP66
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SE3 "
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 200~300/ pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 2000 chiếc mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Người mẫu: SE3 Kiểu: Worm và Gear
Màu sắc: Như yêu cầu Tỉ số truyền: 31: 1
OEM: Có sẵn Vật liệu: QT và 42CRMO
Giấy chứng nhận: ISO9001, CE Bức tranh: Có sẵn
Điểm nổi bật:

Hộp số truyền động kiểu SE3

,

hộp số truyền động kiểu bảo vệ iP66

,

hộp số kiểu Worm Gear Envelope



SE3 Worm Gear Envelope Ổ đĩa năng lượng mặt trời với cấp bảo vệ IP66 cho hệ thống theo dõi năng lượng mặt trời ngoài trời



Mô tả ổ Worm Gear Slewing Drive



Khi công nghệ đã được cải thiện, nhiều bộ truyền động quay vòng đang sử dụng công nghệ con sâu đồng hồ cát, trong đó con sâu được tạo hình để gắn nhiều răng hơn vào bánh răng, do đó mô-men xoắn truyền và phản ứng dữ dội giảm xuống.



SE3 Worm Gear Envelope Slew Drive Gearbox Bảo vệ IP66 0

Sự gắn kết răng tăng lên này dẫn đến sức mạnh, hiệu quả và độ bền cao hơn. Bộ truyền động quay vòng sử dụng công nghệ con sâu tiêu chuẩn trong đó con sâu nằm ngang, tỷ lệ tốc độ của trục phụ thuộc vào mối quan hệ giữa số lượng ren trên con sâu và số lượng răng trong bánh răng sâu.



Tốc độ biểu diễn của sê-ri SE



Người mẫu Tỉ lệ Mô-men xoắn đầu ra định mức (Nm) Mô-men xoắn nghiêng (Nm) Mô-men xoắn giữ (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Hiệu quả Độ chính xác (°) Tự khóa Trọng lượng (kg)
1 ” 32: 1 400 1000 1800 22 12 40% ≤0,1 đúng 6
3 ” 31: 1 600 1500 3000 30 16 40% ≤0,1 đúng số 8
5 ” 37: 1 800 6000 9200 68 27 40% ≤0,1 đúng 12
7 ” 57: 1 2000 13500 13200 132 58 40% ≤0,1 đúng 21
9 ” 61: 1 4400 45000 30800 340 130 40% ≤0,1 đúng 49
12 ” 78: 1 5800 54400 40560 480 190 40% ≤0,1 đúng 61
14 ” 85: 1 6550 68000 54200 680 230 40% ≤0,1 đúng 63
17 ” 102: 1 9400 135600 65040 980 390 40% ≤0,1 đúng 105
21 ” 125: 1 16000 203400 81000 1600 640 40% ≤0,1 đúng 149
25 ” 150: 1 21000 271160 89000 2400 950 40% ≤0,1 đúng 204



Cài đặt Ổ quay



1.Làm sạch cấu trúc lắp đặt, ví dụ như từ hàn, mạ kẽm, cặn, bụi bẩn, v.v.

2.Lắp ổ quay bằng bu lông mắt.

3. Bộ truyền động quay vòng phải được lắp trong tình trạng không tải.

4. Quy trình sau đây phải được tuân theo để tránh sai lệch giữa các lực siết bu lông.

5. áp dụng chất lỏng khóa ren cho các chủ đề.

6.Lay chất lỏng khóa ren trên khe hở ren yêu cầu các bộ phận phù hợp đầy đủ.

7. Tải các bu lông theo chiều ngang.Xem mô hình chung trong bản phác thảo bên dưới về cách bu lông nhận được mô-men xoắn theo trình tự chéo.Bắt đầu với vòng trong hoặc vòng ngoài.Thực hiện mô-men xoắn theo chiều ngang của tất cả các bu lông đến 30% mô-men xoắn siết.Sau đó lặp lại mô-men xoắn theo chiều ngang đến 80% mô-men xoắn siết.Cuối cùng là mô-men xoắn theo chiều ngang đến 100% mô-men xoắn siết.

Ứng dụng

Có nhiều ứng dụng trong đó ổ quay có thể được sử dụng, chính vì nó rất thích hợp cho các ứng dụng yêu cầu tải để duy trì công suất và mômen quay.
Các ứng dụng truyền động xoay tiêu biểu bao gồm, nhưng không giới hạn ở:
1.Solar tracker
2.Wind Turbines
3.Men's thang máy
4. máy móc thủy lực
5.Telehandler
6. máy xúc
7.Lift
8. màng
9. thiết bị pha chế
10. thiết bị quân sự
