Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE6 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~1100 / pc |
chi tiết đóng gói: | Hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Kiểu: | VE6 Worm và Worm Gears | Vật liệu: | 42CrMo hoặc 50Mn |
---|---|---|---|
Sự bảo đảm: | 5 ~ 10 năm | Kích thước: | 6 inch |
Loại răng: | Răng xoắn | Động cơ truyền động quay: | AC / DC / Hydarulic |
Màu sắc: | Khách hàng yêu cầu | Ứng dụng: | Theo dõi năng lượng mặt trời |
Điểm nổi bật: | Ổ đĩa quay vòng năng lượng mặt trời tập trung,ổ đĩa quay vòng Enlcosed House,ổ đĩa quay điện IP66 |

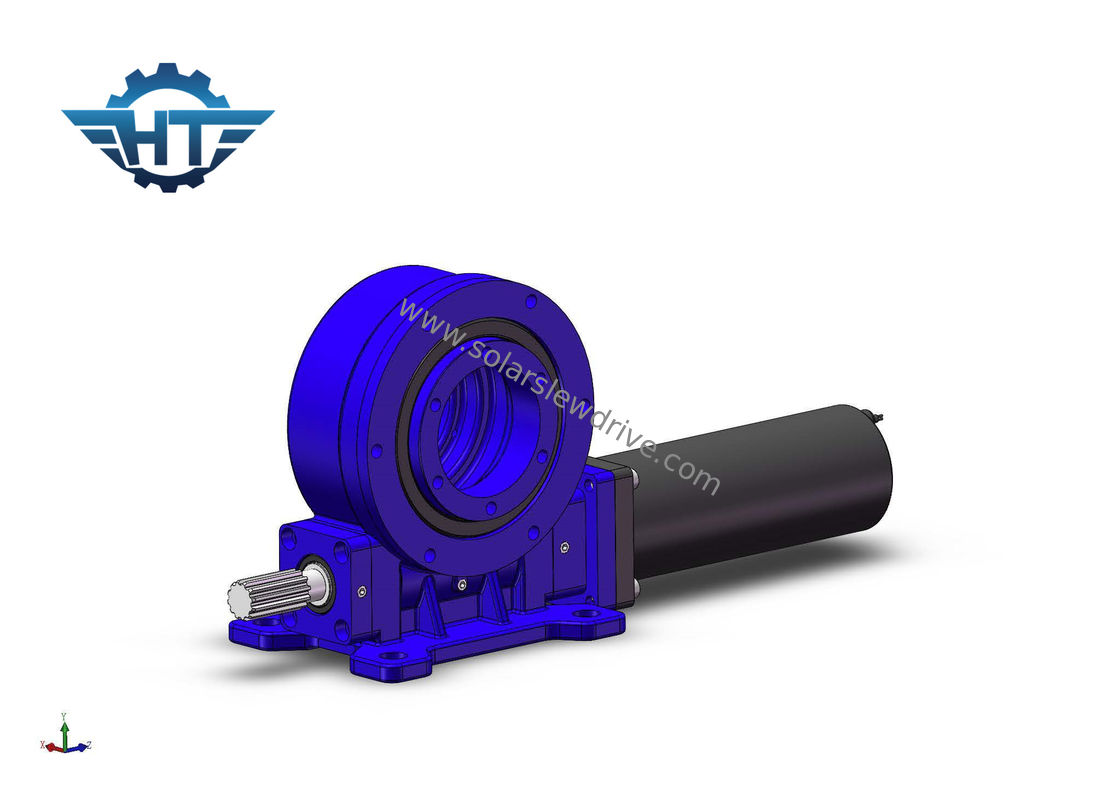

Bộ truyền động xoắn bánh răng dạng bọc đơn, IP66 Ngôi nhà bọc kín cho năng lượng mặt trời tập trung
Mô tả hộp số truyền động quay
Truyền động quay là một đơn vị tất cả trong một bao gồm vòng quay, bánh răng, vỏ và động cơ (điện hoặc thủy lực) và nó được thiết kế để tải dọc trục, xuyên tâm và mô men xoắn.Chúng tôi đã phát triển các ổ quay bánh răng sâu có phản ứng dữ dội đặc biệt cho các ứng dụng cần độ chính xác cao.
Đặc trưng
1. Được trang bị công nghệ sâu đồng hồ cát (Double Enveloping), tăng tải, hiệu quả và độ chính xác cao.
2. Sản xuất nhiều kiểu truyền động, kích thước kiểu máy, phạm vi hiệu suất, tùy chọn niêm phong và đặc điểm lắp đặt.
3. Kích thước mô hình tiêu chuẩn đường kính từ 75mm đến 800mm.
4. Phản ứng dữ dội, phản ứng dữ dội gần như bằng không
5. Tự khóa
Nhiều tùy chọn của ổ đĩa động cơ Worm Gear
1. Tỷ lệ giảm bánh răng 31: 1 thành 150: 1
2. Ngang, dọc hoặc kết hợp lắp nhiều trục
3. Giun đơn hay giun kép
4. Tùy chọn động cơ điện hoặc thủy lực
5. Nhà ở: Mở hoặc Đóng
6. Cấu hình đầu vào tùy chỉnh
7. Thiết kế tùy chỉnh theo yêu cầu ứng dụng
Thông số kỹ thuật
Tham số Hiệu suất Mô hình VE | ||||||||||||
Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (Nm) | Nghiêng Mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Độ chính xác (độ) | Độ chính xác | IP | Làm việc Tep (℃) | Tự khóa | Trọng lượng (kg) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.10 | 66 | -40 ~ + 120 | đúng | 12kg |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.10 | 66 | -40 ~ + 120 | đúng | 18kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.10 | 66 | -40 ~ + 120 | đúng | 32kg |
số 8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.10 | 66 | -40 ~ + 120 | đúng | 28kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.10 | 66 | -40 ~ + 120 | đúng | 52kg |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.10 | 66 | -40 ~ + 120 | đúng | 65kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.10 | 66 | -40 ~ + 120 | đúng | 88 kg |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.10 | 66 | -40 ~ + 120 | đúng | 135 kg |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.10 | 66 | -40 ~ + 120 | đúng | 192 kg |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.10 | 66 | -40 ~ + 120 | đúng | 251 kg |
