Se14 Bộ truyền động thủy lực tải cao cho máy vận chuyển mô-đun tự hành

Se14 Bộ truyền động thủy lực tải cao cho máy vận chuyển mô-đun tự hành

  • Se14 Bộ truyền động thủy lực tải cao cho máy vận chuyển mô-đun tự hành
  • Se14 Bộ truyền động thủy lực tải cao cho máy vận chuyển mô-đun tự hành
Se14 Bộ truyền động thủy lực tải cao cho máy vận chuyển mô-đun tự hành
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SE14 "
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: Hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 2000 chiếc mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Vật chất: 50 triệu, 42CrMo Mô hình: SE14 "
Tỉ số truyền: 85: 1 Xếp hạng đầu ra mô-men xoắn: 6550Nm
Giữ mô-men xoắn: 68000Nm Mô-men xoắn nghiêng: 54200Nm
Hiệu quả: 40% Màu chuẩn: RAL 9006
Tải dọc trục: 680 kN Tải trọng xuyên tâm: 230 kN
Điểm nổi bật:

Dẫn động quay vòng thủy lực tải cao

,

truyền động quay vòng thủy lực se14

,

truyền động quay vòng trục kép thủy lực

Mô tả Sản phẩm



Ứng dụng phẳng thủy lực tự hành

SPMT là viết tắt của Máy vận chuyển mô-đun tự hành và được biết đến là Máy vận chuyển mô-đun tự hành, còn được gọi là tàu thủy lực tự hành phẳng.Được sử dụng chủ yếu trong vận tải hạng nặng, lớn, cao, kết cấu đặc biệt, ưu điểm của nó chủ yếu là linh hoạt, xếp dỡ dễ dàng, theo khối lượng và trọng lượng của người chuyên chở, hàng loạt kết hợp tự do, kỷ lục vận chuyển tối đa hơn 15.000 tấn.SPMT được sử dụng rộng rãi trong sản xuất thiết bị, dầu khí, hóa chất, dầu ngoài khơi, xây dựng cầu và các lĩnh vực khác.



Gọi tắt là "Cross-car".Một máy móc đặc biệt được sử dụng trong các bến container hoặc trên một bãi.Nó có thể được sử dụng để xếp dỡ container ngang, cũng như mã bãi, và như nhiều loại phương tiện thay thế, là một máy móc đa năng.Khi vận chuyển ngang, tốc độ chung là 23 km / h;Lên đến 32 km.Nó được đặc trưng bởi tính cơ động tốt và bán kính xoay nhỏ của xe;Có toa chéo đơn, đôi, ba và bốn tầng với sức chứa chất đống.Hình minh họa cho thấy phương tiện vận tải ngang một lớp chủ yếu dùng để xếp hàng ngang, không thể xếp chồng lên nhau container, nhưng có thể thay thế trên khung gầm ô tô hoặc phương tiện đường sắt, độ ổn định tốt hơn, tốc độ có thể được cải thiện.



Đặc trưng



1. Loại răng: Răng xoắn
2. Tải trọng: tải nhẹ
3. Loại truyền động: Dẫn động động cơ

4. Mô-đun: 5 / 3,75
5. Số lượng trục sâu: 1
6. Tỷ lệ bánh răng: 85: 1
7. Hiệu quả: 40%
8. Bánh răng tự khóa: CÓ
9 Trọng lượng: 63 kg

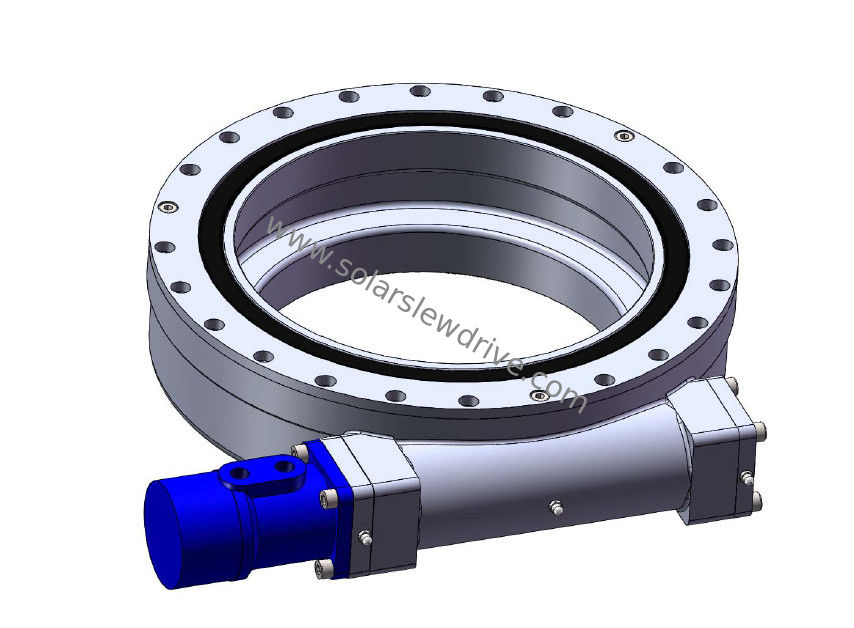

Se14 Bộ truyền động thủy lực tải cao cho máy vận chuyển mô-đun tự hành 0



Mô-men xoắn nghiêng:Mô men xoắn này là tải trọng trọng lực nhân với khoảng cách giữa vị trí của tải và trọng tâm của ổ trục quay.Nếu mô-men xoắn thực tế lớn hơn mô-men xoắn mômen nghiêng danh định, ổ quay sẽ bị lật.

Tải trọng hướng tâm:Tải trọng thẳng đứng đối với trục của ổ trục quay

Tải dọc trục: Tải trọng song song với trục của ổ trục quay

Giữ mô-men xoắn:Đó là mômen quay ngược Khi ổ đĩa quay ngược lại và các bộ phận không bị hư hỏng, Mômen xoắn lớn nhất đạt được được gọi là mômen giữ, nó cũng được coi là mômen hỏng.

Tự khóa: Chỉ khi có tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.



Thông số kỹ thuật



Tham số hiệu suất mô hình SE
Người mẫu Mô-men xoắn đầu ra định mức (Nm) Mô-men xoắn giữ (Nm) Nghiêng Mô-men xoắn (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Tỉ lệ Hiệu quả Độ chính xác (độ) IP Nhiệt độ làm việc. (℃) Tự khóa Trọng lượng (kg)
1 " 400 1000 1800 22 12 28: 1 43% ≤0.1 66 -30 ~ + 120 đúng 6
3 " 600 1500 3000 30 16 31: 1 43% ≤0.1 66 -30 ~ + 120 đúng số 8
5 " 800 6000 4700 68 27 37: 1 43% ≤0.1 66 -30 ~ + 120 đúng 12
7 " 2000 13500 7100 132 58 57: 1 43% ≤0.1 66 -30 ~ + 120 đúng 21
9 " 4400 45000 30800 340 130 61: 1 43% ≤0.1 66 -30 ~ + 120 đúng 49
12 " 5800 54400 40560 480 190 78: 1 43% ≤0.1 66 -30 ~ + 120 đúng 61
14 " 6550 68000 54200 680 230 85: 1 43% ≤0.1 66 -30 ~ + 120 đúng 63
17 " 9400 135600 65040 980 390 102: 1 43% ≤0.1 66 -30 ~ + 120 đúng 105
21 " 16000 203400 81000 1600 640 125: 1 43% ≤0.1 66 -30 ~ + 120 đúng 149
25 " 21000 271160 89000 2400 950 150: 1 43% ≤0.1 66 -30 ~ + 120 đúng 204



Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
