Bộ truyền động năng lượng mặt trời một trục 50mn cho hệ thống theo dõi nghiêng

Bộ truyền động năng lượng mặt trời một trục 50mn cho hệ thống theo dõi nghiêng

  • Bộ truyền động năng lượng mặt trời một trục 50mn cho hệ thống theo dõi nghiêng
  • Bộ truyền động năng lượng mặt trời một trục 50mn cho hệ thống theo dõi nghiêng
Bộ truyền động năng lượng mặt trời một trục 50mn cho hệ thống theo dõi nghiêng
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: VE7
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280/ pc
chi tiết đóng gói: Hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L / C, T / T, Western Union
Khả năng cung cấp: 2000 chiếc mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Vật chất: 50 triệu, 42CrMo Mô hình: VE7
Tỉ số truyền: 51: 1 Mô-men xoắn đầu ra bình thường: 5100 Nm
Giữ mô-men xoắn: 39 kNm Mô-men xoắn nghiêng: 5 KNm
momen xoắn cực đại: 7650 Nm Màu chuẩn: RAL 9006
Điểm nổi bật:

ổ quay năng lượng mặt trời trục đơn

,

hệ thống theo dõi nghiêng ổ quay năng lượng mặt trời

,

ổ quay năng lượng mặt trời 50 triệu

VE7 Trục đơn Trục truyền động bánh răng côn cho hệ thống theo dõi năng lượng mặt trời một trục nghiêng



Sự miêu tả



Trục quay của khung theo dõi trục đơn xiên được lắp đặt ở góc nghiêng so với mặt phẳng nằm ngang và nó quay quanh trục một chiều.Hướng của trục quay là bắc nam sao cho bề mặt nhận ánh sáng của môđun quang điện càng vuông góc với góc tới của ánh sáng mặt trời theo phương một chiều càng tốt.

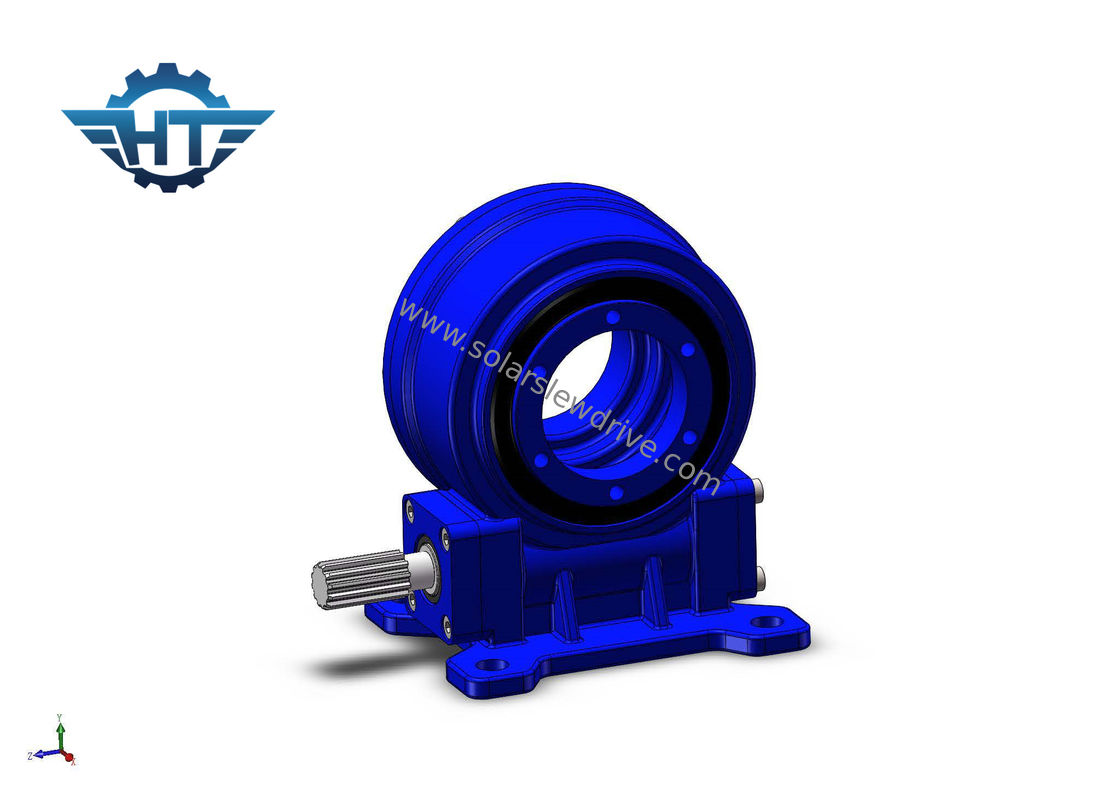

Bộ truyền động năng lượng mặt trời một trục 50mn cho hệ thống theo dõi nghiêng 0



Ưu điểm



1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời

2. Phạm vi xoay 360 độ

3. Bao bọc ổ sâu bên trong

4. Tiếp xúc nhiều răng để đảm bảo tải cao

5. Chức năng tự khóa



Đặc trưng



1. Sản lượng mô-men xoắn cao trong điều kiện tốc độ thấp, có thể truyền lực dọc trục toàn diện, lực hướng tâm và mômen lật

2. Bánh răng xoắn và chế độ truyền động con sâu.Nền kinh tế tốt, tính linh hoạt mạnh mẽ trong kích thước trục

3. Sâu đồng hồ cát phong bì, tiếp xúc nhiều răng, chịu lực tốt

4. Tỷ lệ mật độ hiệu suất cao

5. Hiệu suất tự khóa hoặc thêm phanh đầu vào

6. Tỷ lệ không gian nhỏ, lắp đặt và tháo rời thuận tiện

7. Hình thức đầu ra đa dạng

8. Điều chỉnh trước giá trị khe hở và cài đặt trực tiếp trên máy

9. IP66



Các thông số của dòng VE



Mô hình Tỉ lệ Mô-men xoắn đầu ra định mức (Nm) Mô-men xoắn nghiêng (Nm) Mô-men xoắn giữ (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Hiệu quả Độ chính xác (°) Tự khóa Trọng lượng (kg)
3 " 31: 1 600 1500 1800 22 15 40% ≤0,1 Đúng 12
5 " 37: 1 800 5000 9200 16 27 40% ≤0,1 Đúng 18
7 " 57: 1 1750 7000 13200 34 58 40% ≤0,1 Đúng 32
số 8" 51: 1 2250 11200 20400 50 80 40% ≤0,1 Đúng 28
9 " 61: 1 2250 16000 30800 60 130 40% ≤0,1 Đúng 52
12 " 78: 1 4300 25000 40560 77 190 40% ≤0,1 Đúng 65
14 " 85: 1 5600 48000 44200 110 230 40% ≤0,1 Đúng 88
17 " 102: 1 6750 67000 53040 142 390 40% ≤0,1 Đúng 135
21 " 125: 1 16000 89000 65000 337 640 40% ≤0,1 Đúng 192
25 " 150: 1 21450 112000 89000 476 950 40% ≤0,1 Đúng 251



Ghi chú: Để biết thêm kích thước và thông số chi tiết, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.



Dịch vụ tùy chỉnh


1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
