Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE7 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | Hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | VE7 |
---|---|---|---|
Tỉ số truyền: | 51: 1 | Hiệu quả: | 40% |
Màu sắc: | Như yêu cầu | Ứng dụng: | Theo dõi năng lượng mặt trời |
Nguồn gốc: | CHANGZHOU, TRUNG QUỐC | Người lái xe: | Động cơ 12 / 24VDC |
Sự bảo đảm: | 5 ~ 10 năm | Chứng chỉ: | ISO 9001, CE |
Trang web cài đặt: | Trường mở | Đặc tính: | Sống thọ |
Điểm nổi bật: | ổ quay ngang cho hệ thống theo dõi năng lượng mặt trời,ổ quay 24v cho hệ thống theo dõi năng lượng mặt trời,ổ quay năng lượng mặt trời phong bì |

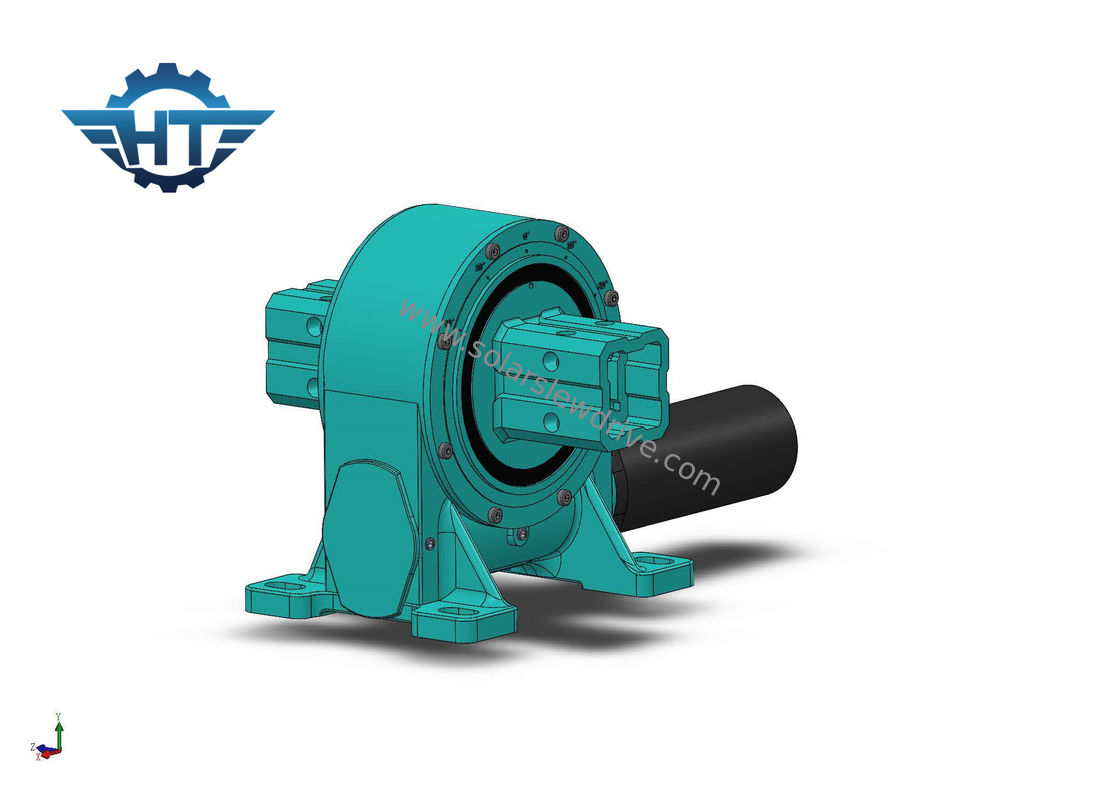

VE7 Envelope Worm Gear Slew Drive, Động cơ 24VDC được điều khiển cho hệ thống theo dõi năng lượng mặt trời một trục nằm ngang
Sự miêu tả
Hệ thống theo dõi năng lượng mặt trời được áp dụng ổ đĩa quay luôn giữ cho góc tốt nhất của ánh sáng mặt trời tại mọi thời điểm.So với các trạm điện cố định, theo dõi trục đơn phẳng có thể tăng sản lượng điện hàng năm từ 10 ~ 30% (tùy thuộc vào sự thay đổi vĩ độ);trục đơn nghiêng có thể tăng hơn 30%;theo dõi trục kép có thể tăng khoảng 40 ~ 50%.
Các thông số hiệu suất của dòng VE
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 13 |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 18 |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 28 |
số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Đúng | 35 |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 51 |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 61 |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 78 |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 105 |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 185 |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 244 |
Ứng dụng
Được sử dụng để quay theo vị trí bước của hệ thống phát điện quang điện như trục đơn phẳng, phát điện máng, phát điện tập trung, v.v.
Hệ thống theo dõi trục đơn phẳng là một dạng khung theo dõi được sắp xếp theo hướng bắc nam và đông tây.Theo thuật toán thiên văn, động cơ điều khiển giá đỡ để làm cho các tấm pin mặt trời theo dõi phương vị của mặt trời, tăng ánh sáng mặt trời trực tiếp trên bề mặt của mô-đun quang điện và tăng sản lượng điện.
Đặc trưng
1 Sử dụng thiết kế lỗ mù và cấu trúc bịt kín dầu khung xương, hiệu suất làm kín đáng tin cậy, con dấu có thể tránh ánh nắng trực tiếp, ngăn bụi và nước hiệu quả và cấp độ bảo vệ có thể đạt tới IP65.Nó phù hợp để sử dụng ngoài trời và có thể được đầu ra với mặt bích đơn hoặc đôi.
2Sâu đồng hồ cát bọc kép, tiếp xúc nhiều răng, truyền mô-men xoắn lớn hơn, có thể chịu lực dọc trục, lực hướng tâm và mômen nghiêng lớn hơn
3 Thiết kế sản phẩm áp dụng kích thước phổ biến trong và ngoài nước, thuận tiện cho việc thay thế sau này
4 Cấu trúc hỗ trợ mương kép, độ cứng vững chắc, có thể chịu lực hướng tâm tải trọng lớn và mômen lật ngược, đặc biệt thích hợp cho quang điện trục kép điều khiển độc lập, góc phương vị khung tập trung và các điều kiện làm việc khác
5 Mặt bích đầu ra đồng trục hai mặt, cấu trúc đối xứng, khả năng chịu lỗi lắp ráp cao, kích thước trục nhỏ, tiết kiệm không gian, cấu trúc trục đầu ra rỗng, thuận tiện cho việc bố trí hệ thống dây điện và kết cấu
6 Vòng đệm khung xương kép nhập khẩu để ngăn ngừa ô nhiễm tại chỗ
