Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE7 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 200~300/ pc |
chi tiết đóng gói: | Hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | VE7 " |
---|---|---|---|
Tỉ số truyền: | 57: 1 | Xếp hạng đầu ra mô-men xoắn: | 7320 Nm |
Giữ mô-men xoắn: | 3,9 kNm | Mô-men xoắn nghiêng: | 8 kNm |
Hiệu quả: | 40% | Màu chuẩn: | Như yêu cầu |
Điểm nổi bật: | hộp số quay theo dõi năng lượng mặt trời trục đơn,hộp số quay ngang bộ theo dõi năng lượng mặt trời ngang,hộp số quay vòng điều khiển động cơ |

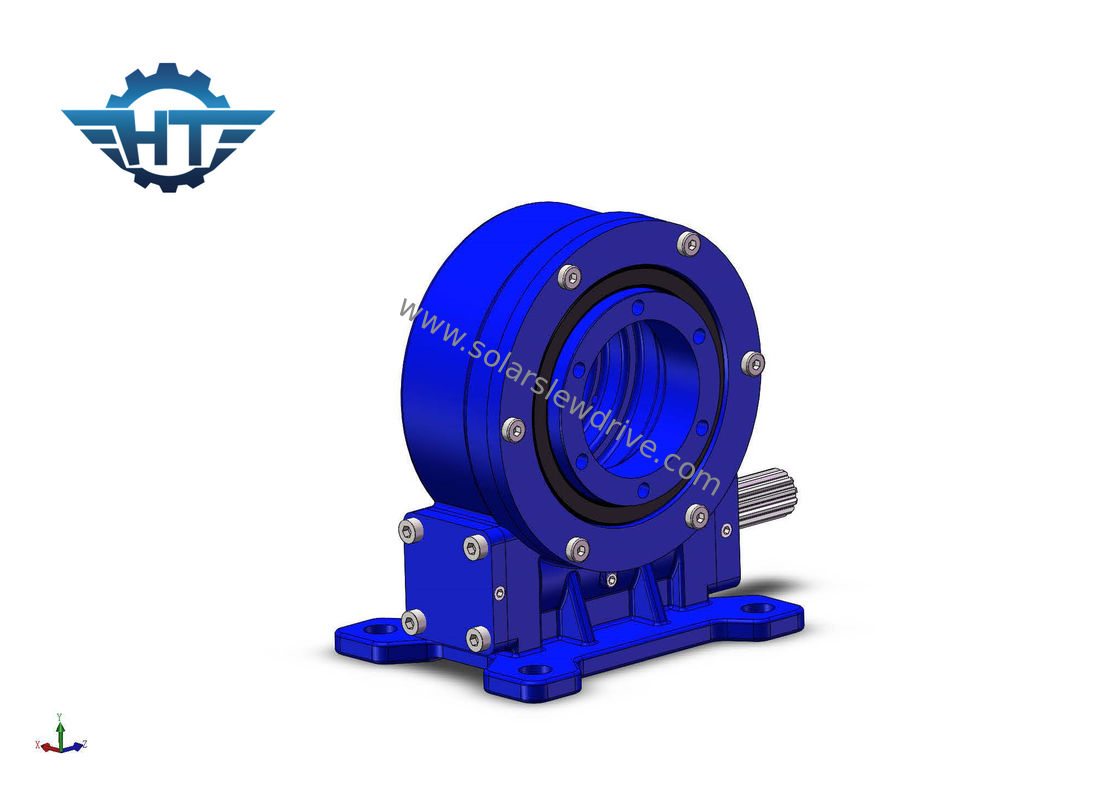

Hộp số truyền động dạng thanh VE7, Envelop Worm với mô-men xoắn cao cho máy theo dõi năng lượng mặt trời một trục nằm ngang
Sự miêu tả
Có nhiều tên gọi cho bộ truyền động quay vòng và hiện tại không có tên gọi thống nhất, nếu chúng được gọi là: thiết bị bánh răng quay vòng, bộ truyền động quay vòng, bộ giảm tốc quay vòng, bộ truyền động quay vòng, v.v. Thiết bị bao gồm sâu, bánh răng, vỏ, động cơ và các thành phần khác.Về cơ bản, ổ quay có thể được chia thành ổ quay đơn và ổ quay kép.Nó dựa trên một ổ trục quay, có mômen lật ngược mạnh và sử dụng bộ truyền bánh răng sâu chịu mài mòn cao.Đường truyền mượt mà giúp thiết bị của người dùng trở nên đáng tin cậy hơn.Nó sử dụng ổ sâu, tiếp xúc nhiều răng có thể tạo ra tải trọng lớn hơn và cũng có chức năng tự khóa tĩnh.Thiết bị này cũng có thể được sử dụng rộng rãi trong máy xây dựng và các lĩnh vực năng lượng mới như xe tải hạng nặng, cần cẩu container, cần cẩu gắn trên xe tải, phương tiện vận hành trên cao, hệ thống phát điện năng lượng mặt trời, v.v.
Đặc trưng
1. Xoay ± 60 độ hoặc 360 độ.
2. Mạng kết nối động cơ ở bên trái hoặc bên phải,
3. Không cần điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp, 5 năm một lần.
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa, do đó không cần phanh
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Độ chính xác cao
9. Cấp bảo vệ IP66
Sức mạnh của chúng ta
1. vật liệu thô từ các nhà cung cấp đáng tin cậy;
2. quy trình sản xuất tuân thủ nghiêm ngặt Hệ thống quản lý chất lượng ISO9001;
3. kiểm soát chất lượng trong quá trình nghiêm ngặt và kiểm tra 100% thành phẩm trước khi giao hàng;
4. kiểm tra sản phẩm của bên thứ ba được chấp nhận theo yêu cầu của khách hàng.
5. áp dụng quy trình thiết kế sản phẩm tiêu chuẩn hóa và APQP, PPAP, FEMA để phân tích ứng dụng.
Dịch vụ
1. Dịch vụ OEM
2. Chúng tôi cung cấp các sản phẩm tiêu chuẩn và sản phẩm không đạt tiêu chuẩn;
3. Chúng tôi cung cấp các mẫu tùy chỉnh, bản vẽ tùy chỉnh, lập bản đồ tận nơi và các dịch vụ khác;
4. Chúng tôi cung cấp đầy đủ các dịch vụ, bao gồm thiết kế, gia công, đóng gói, vận chuyển, v.v.
Đóng gói & Vận chuyển
1. Đổ đầy dầu chống rỉ
2. Đóng gói với các lớp bảo vệ
3. Cố định trong trường hợp ván ép, pallet, khung thép
Ngày kỹ thuật của sê-ri dọc
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 13kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 28kg |
số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Đúng | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 244 kg |
