Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE7 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 200~300/ pc |
| chi tiết đóng gói: | Hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 2000 chiếc mỗi tháng |
| Vật chất: | 50 triệu, 42CrMo | Mô hình: | VE7 |
|---|---|---|---|
| Tỉ số truyền: | 51: 1 | Xếp hạng đầu ra mô-men xoắn: | 6120 Nm |
| Giữ mô-men xoắn: | 39000 Nm | Mô-men xoắn nghiêng: | 10 kNm |
| Hiệu quả: | 40% | Màu chuẩn: | Như yêu cầu |
| Điểm nổi bật: | Ổ đĩa quay bánh răng sâu đồng hồ cát,ổ đĩa quay bánh răng sâu ống 120mm,ổ đĩa quay bánh răng sâu theo dõi đơn |
||
VE9 Trục đơn Trục truyền động bánh răng xoắn với ống vuông 120mm cho hệ thống theo dõi đơn phẳng
Sự miêu tả

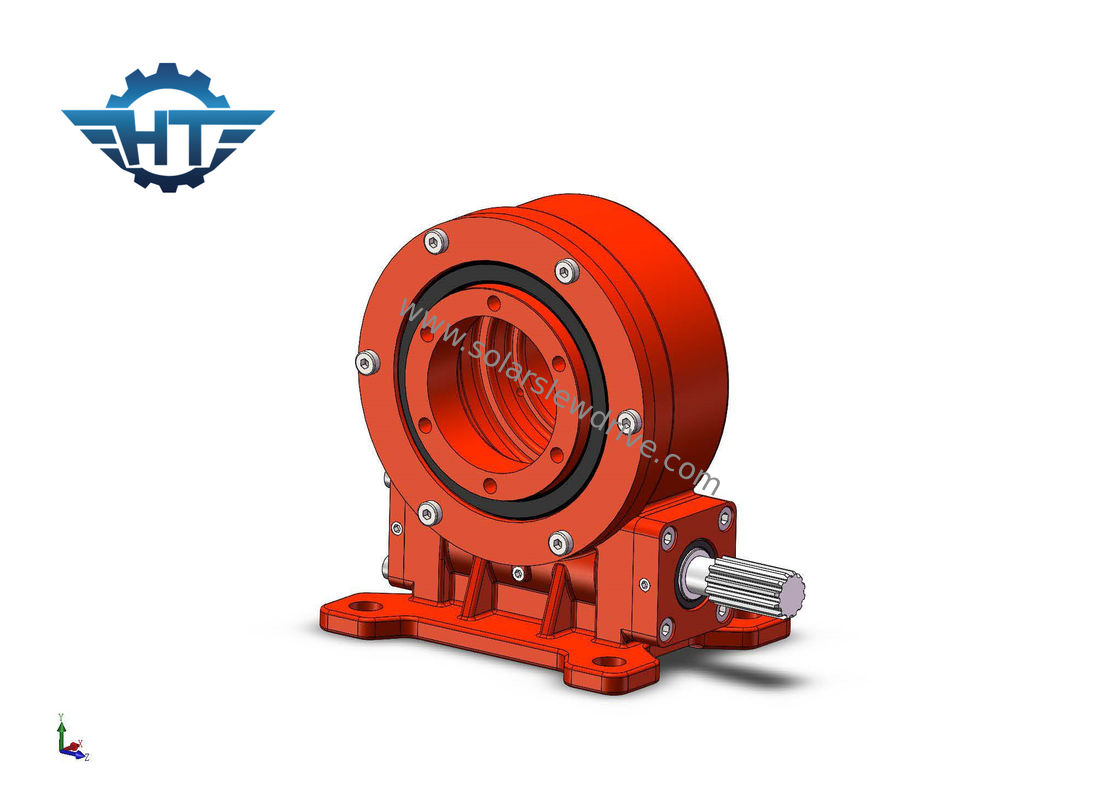

Bộ truyền động quay một trục VE7 quay quanh một trục.Bộ truyền động quay vòng VE7 với động cơ bánh răng 24vdc có thể được thiết kế với kích thước khác nhau để phù hợp với tất cả các loại ống chính.Nó cũng là một sản phẩm tiêu chuẩn, dễ cài đặt nhất và được sử dụng phổ biến nhất.Bộ truyền động quay vòng VE7 cung cấp khả năng lắp thẳng đứng và ổ kín hoàn toàn trong một thiết bị công suất cao.
Ưu điểm
1. Mômen cản trở cao
2. Tự khóa để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Dừng cứng bên trong, phạm vi từ ＋ 60 ° ~ －60 °, nếu khách hàng có ứng dụng yêu cầu trục quay 360 °, chúng tôi có loại đầu ra mặt bích để cung cấp
3. Bao bọc ổ sâu bên trong
4. Tiếp xúc nhiều răng để đảm bảo tải cao và giảm thiểu phản ứng dữ dội
Thông số kỹ thuật của ổ quay VE
|
Mô hình |
Tỉ lệ |
Mô-men xoắn đầu ra định mức (Nm) |
Mô-men xoắn nghiêng (Nm) |
Mô-men xoắn giữ (Nm) |
Tải trọng trục (kN) |
Tải trọng hướng tâm (kN) |
Hiệu quả |
Độ chính xác (°) |
Tự khóa |
Trọng lượng (kg) |
|
3 " |
31: 1 |
600 |
1500 |
1800 |
22 |
15 |
40% |
≤0,1 |
Đúng |
12 |
|
5 " |
37: 1 |
800 |
5000 |
9200 |
16 |
27 |
40% |
≤0,1 |
Đúng |
18 |
|
7 " |
57: 1 |
1750 |
7000 |
13200 |
34 |
58 |
40% |
≤0,1 |
Đúng |
32 |
|
số 8" |
51: 1 |
2250 |
11200 |
20400 |
50 |
80 |
40% |
≤0,1 |
Đúng |
28 |
|
9 " |
61: 1 |
2250 |
16000 |
30800 |
60 |
130 |
40% |
≤0,1 |
Đúng |
52 |
|
12 " |
78: 1 |
4300 |
25000 |
40560 |
77 |
190 |
40% |
≤0,1 |
Đúng |
65 |
|
14 " |
85: 1 |
5600 |
48000 |
44200 |
110 |
230 |
40% |
≤0,1 |
Đúng |
88 |
|
17 " |
102: 1 |
6750 |
67000 |
53040 |
142 |
390 |
40% |
≤0,1 |
Đúng |
135 |
|
21 " |
125: 1 |
16000 |
89000 |
65000 |
337 |
640 |
40% |
≤0,1 |
Đúng |
192 |
|
25 " |
150: 1 |
21450 |
112000 |
89000 |
476 |
950 |
40% |
≤0,1 |
Đúng |
251 |
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
Người nộp đơn
Vòng bi truyền động quay thường được tìm thấy trong các ứng dụng như: tuabin gió, thiết bị vận chuyển tải nặng, thiết bị theo dõi năng lượng mặt trời, cần trục bến cảng, thiết bị thủy lực, cơ cấu lái cần trục, hệ thống tự động hóa, bộ điều khiển tải nặng, bàn điều khiển ngáp và cao độ.
Hỏi & Đáp
1. Làm thế nào tôi có thể chọn?
Hãy xác định kích thước đường kính bánh xe, chiều rộng, điện áp, công suất và tốc độ không tải của các động cơ cần thiết.
2. Tôi có thể lấy mẫu để kiểm tra chất lượng và thị trường trước?
Chắc chắn, hoan nghênh bạn đến lấy mẫu để kiểm tra chất lượng và dịch vụ của chúng tôi.
3. Tổng chi phí cho các mẫu là gì?
Tổng chi phí mẫu = chi phí mẫu + cước vận chuyển
Chúng tôi sẽ cung cấp cho bạn chi phí vận chuyển tốt nhất sau khi bạn chọn động cơ bánh răng phù hợp
4. làm thế nào để bạn gửi mẫu?
Xem xét số lượng mẫu không lớn, chúng tôi hỗ trợ gửi mẫu bằng EMS, TNT hoặc Fedex
5. số lượng đặt hàng tối thiểu của bạn là bao nhiêu?
10 bộ sau khi mẫu được xác nhận
6. Thời gian giao hàng của bạn là gì?
Đối với mẫu tiêu chuẩn: trong vòng 7 ngày;đối với đơn đặt hàng hàng loạt: trong vòng 25 ngày.
