Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SDE3 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 385/ pc |
chi tiết đóng gói: | Hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Vật chất: | 50 triệu, 42CrMo, QT | Mô hình: | SDE3 |
---|---|---|---|
Tỉ số truyền: | 31: 1 | Xếp hạng đầu ra mô-men xoắn: | 600 Nm |
Giữ mô-men xoắn: | 1500 Nm | Mô-men xoắn nghiêng: | 5800 Nm |
Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
phản ứng dữ dội: | dưới 0,1 độ | Kiểu quay: | theo chiều ngang và chiều dọc |
Điểm nổi bật: | Hộp số truyền động quay 3 inch,Hộp số truyền động trục kép,Hệ thống theo dõi năng lượng mặt trời Hộp số quay |

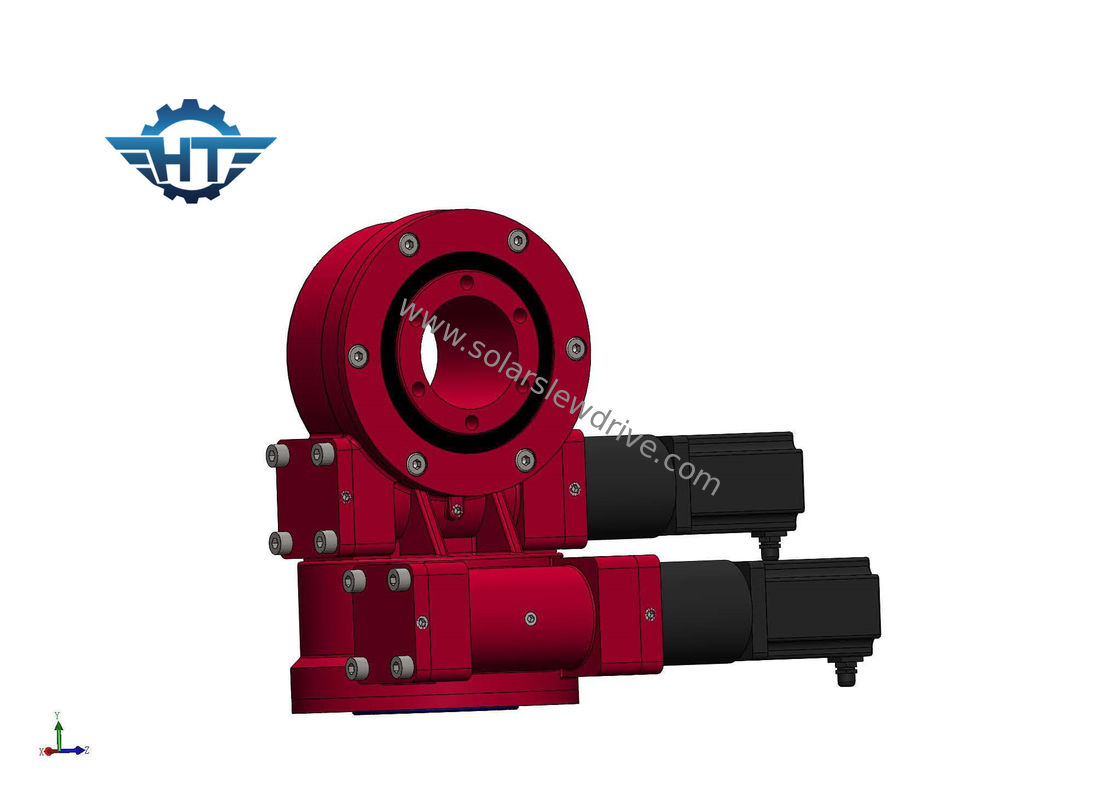

Hộp số truyền động trục kép 3 inch Hộp số truyền động chính xác cho hệ thống theo dõi năng lượng mặt trời
Đặc trưng
1. bộ truyền động quay vòng của chúng tôi được sử dụng rộng rãi trong các hệ thống theo dõi năng lượng mặt trời, phương tiện xây dựng đặc biệt, máy móc cảng và tuabin gió nhỏ
2. chúng tôi có đầy đủ thiết bị với tất cả các máy móc tiên tiến cho quá trình sản xuất, lắp ráp, kiểm tra, thử nghiệm và làm sạch tự động và sơn và dây chuyền sơn điện.
Truyền động quay là sự kết hợp của vòng quay với trục trấu đồng hồ cát, bộ phận này giúp tiếp xúc với răng nhiều hơn, tăng mô-men xoắn truyền động và quay mượt mà hơn.
Dữ liệu kỹ thuật của ổ đĩa quay SDE
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Đúng | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Đúng | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 705 |
Ghi chú: Các kích thước và thông số trên có thể được cập nhật hoặc điều chỉnh, để biết thêm kích thước và thông số chi tiết, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.
Sự miêu tả
Bộ truyền động quay vòng còn được gọi là bộ truyền động bánh răng quay vòng hoặc bộ giảm tốc quay vòng, v.v. Nó thường được sử dụng trong khu vực hàng không vũ trụ, hệ thống năng lượng mặt trời, tuabin gió, hệ thống phát sóng vệ tinh và máy móc kỹ thuật như cần cẩu xe tải và thang máy, v.v. Những năm gần đây, nó đã được sử dụng thịnh vượng trong các hệ thống điện quang điện.
Khi một bộ truyền động quay vòng được sử dụng trong ngành năng lượng mặt trời, người dùng phải chọn một bộ truyền động lý tưởng theo diện tích thực tế của các tấm pin mặt trời.Thông thường, ổ quay 3 inch phù hợp với hệ thống năng lượng mặt trời đi kèm với tấm pin mặt trời 3-5 ㎡, 7 inch cho tấm pin mặt trời 10-17 ㎡, 9 inch cho 18-30 ㎡, 12 inch cho 31-45 ㎡ và 14 inch cho 46-60 ㎡.Chúng được cung cấp để bạn tham khảo.Để biết thêm thông tin cụ thể và chi tiết, vui lòng liên hệ trực tiếp với tôi.
Bộ truyền động quay vòng thường bao gồm vòng quay, con sâu, vỏ đúc và các thành phần tiêu chuẩn như ổ trục và bu lông, v.v. Trong khi được sử dụng trong hệ thống phát điện quang điện, bộ truyền động quay vòng thường được sử dụng kết hợp với động cơ giảm tốc hành tinh DC và AC động cơ giảm tốc.Trong khi được sử dụng trong các thiết bị kỹ thuật, nó thường được sử dụng kết hợp với động cơ thủy lực để hoạt động như hệ thống truyền động lực.
Câu hỏi thường gặp
Q: Bạn là công ty thương mại hoặc nhà sản xuất?
A: Chúng tôi là một nhà máy chuyên sản xuất kích vít, hộp số côn, bộ truyền động tuyến tính, quay vòng năng lượng mặt trời.
Hỏi: Thời gian giao hàng của bạn là bao lâu?
A: Thông thường chúng tôi sản xuất trong vòng 7-60 ngày sau khi xác nhận thanh toán.Nếu bạn khẩn cấp, chúng tôi sẽ đốc thúc bộ phận sản xuất cho bạn.
Q: Bạn có cung cấp mẫu không?nó là miễn phí hay bổ sung?
A: Có, chúng tôi có thể cung cấp mẫu miễn phí nhưng không phải trả chi phí vận chuyển hàng hóa.
Q: Những gì về các phương thức thanh toán?
A: Chúng tôi chấp nhận T / T, L / C đối với số tiền lớn và đối với số tiền nhỏ, bạn có thể thanh toán cho chúng tôi bằng PayPal, Western Union, v.v.
