Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE9 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~380/ pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | VE9 |
---|---|---|---|
Tỷ lệ bánh: | 61: 1 | Xếp hạng đầu ra mô-men xoắn: | 6100 Nm |
Giữ mô-men xoắn: | 36000 Nm | Mô-men xoắn nghiêng: | 16300 Nm |
Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
Điểm nổi bật: | worm gear slewing ring,worm gear motor |

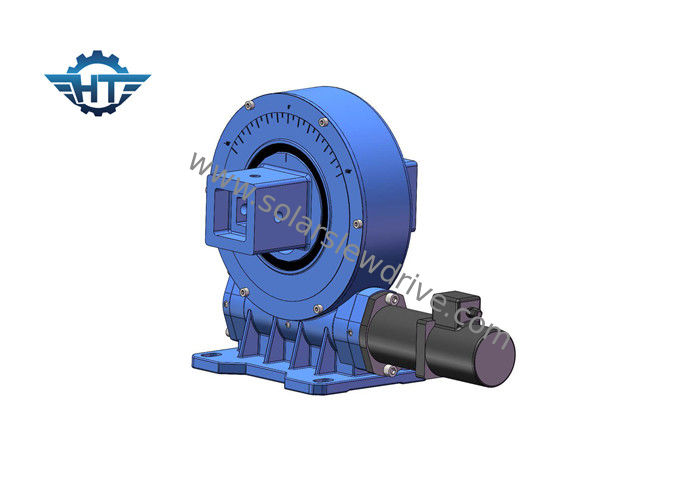

VE9 Trục đơn vòng quay mặt trời với ống vuông cho hệ thống theo dõi đơn phẳng
Sự miêu tả
Ổ trục xoay đơn trục xoay quanh một trục. Những sản phẩm này là tiêu chuẩn trong các ổ đĩa xoay, dễ cài đặt nhất và được sử dụng phổ biến nhất. VE cung cấp lắp đặt dọc và ổ đĩa được bao kín hoàn toàn trong một đơn vị công suất cao.
Ưu điểm
1. Mô-men xoắn cao
2. Tự khóa để cải thiện sự an toàn của hệ thống theo dõi năng lượng mặt trời
2. Dừng cứng bên trong
3. Bao bọc ổ giun bên trong
4. Tiếp xúc nhiều răng để đảm bảo tải trọng cao và giảm thiểu phản ứng dữ dội
Dữ liệu kỹ thuật của VE Slewing Drive
Mô hình | Tỉ lệ | Xếp hạng mô-men xoắn (Nm) | Mô-men xoắn nghiêng (Nm) | Giữ mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | .10.1 | Đúng | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | .10.1 | Đúng | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | .10.1 | Đúng | 32 |
số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | .10.1 | Đúng | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | .10.1 | Đúng | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | .10.1 | Đúng | 65 |
14 " | 85: 1 | 5600 | 48000 | 43800 | 110 | 230 | 40% | .10.1 | Đúng | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | .10.1 | Đúng | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | .10.1 | Đúng | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | .10.1 | Đúng | 251 |
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, vv
3. Màu sắc khác nhau có sẵn dựa trên mã RAL; màu tiêu chuẩn của chúng tôi là RAL 9006.
Applicatons
Vòng bi ổ trục thường được tìm thấy trong các ứng dụng như: tuabin gió, vận chuyển tải nặng, máy theo dõi năng lượng mặt trời, cần cẩu bến cảng, thiết bị thủy lực, cơ cấu lái cần trục, hệ thống tự động hóa, bộ điều khiển tải nặng, bảng điều khiển ngáp và điều khiển cao độ.
