Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HANGTUO |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE9 |
Số lượng đặt hàng tối thiểu: | 1 máy pc |
---|---|
Giá bán: | 200~380 USD/PC |
chi tiết đóng gói: | HỘP GỖ DÁN |
Thời gian giao hàng: | 15 ~ 30 NGÀY |
Khả năng cung cấp: | 12000 CÁI / NĂM |
Kiểu: | Ổ đĩa xoay | Vật chất: | 42CRMN hoặc 50 triệu |
---|---|---|---|
ứng dụng: | Hệ thống năng lượng mặt trời | Bảo hành: | 10 năm |
Màu: | Yêu cầu khách hàng | Kích thước: | 3 inch - 25 inch |
Xe máy: | 24 VDC / 220AC | tính năng: | Sống thọ |
Điểm nổi bật: | worm gear slewing ring,worm gear motor |

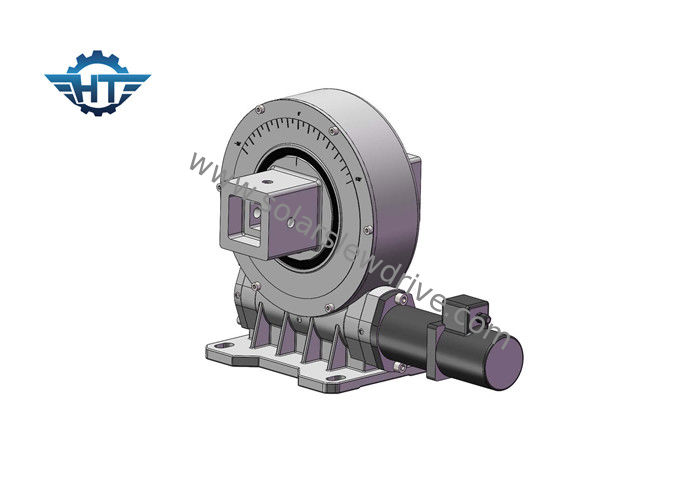

Hộp số truyền động bánh răng hành tinh, Trục đơn tự khóa VE9 cho hệ thống theo dõi năng lượng mặt trời
Sự miêu tả
VE, bánh răng hành tinh loạt trục dọc ứng dụng cho hộp tời, cần trục sàn, thiết kế tời cần trục, ổ trục máy xúc, ổ trục cho hệ thống theo dõi năng lượng mặt trời, vv Nguyên lý làm việc của hộp số giảm tốc hành tinh độc đáo của chúng tôi
máy theo dõi chịu tải trọng xuyên tâm lớn do sự phân bố mô-men xoắn tương ứng. Hơn nữa, ổ đĩa xoay của chúng tôi có cấu hình động cơ thủy lực. W e có tất cả các loạt hộp số xoay kích thước đáp ứng nhu cầu khác nhau của khách hàng.
Đặc trưng
1. Xoay ± 60 °, dừng cứng bên trong để đảm bảo an toàn hệ thống
2. Kết nối một động cơ lái xe từ bên trái hoặc bên phải
3. Việc giải phóng mặt bằng đã được nhà sản xuất đặt ra trước khi xuất xưởng, không cần điều chỉnh khi cài đặt
4. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Thiết kế nhỏ gọn và tiết kiệm không gian
6. Bánh răng tự khóa, không cần phanh
7. Phương pháp bắt đầu và dừng dễ dàng và trôi chảy
8. Mô-men xoắn nghiêng cao, thích hợp cho lắp đặt ngang
Thông số hiệu suất ổ đĩa dọc
Mô hình | Tỉ lệ | Xếp hạng mô-men xoắn (Nm) | Mô-men xoắn nghiêng (Nm) | Giữ mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | .10.1 | Đúng | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | .10.1 | Đúng | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | .10.1 | Đúng | 32 |
số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | .10.1 | Đúng | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | .10.1 | Đúng | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | .10.1 | Đúng | 65 |
14 " | 85: 1 | 5600 | 48000 | 43800 | 110 | 230 | 40% | .10.1 | Đúng | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | .10.1 | Đúng | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | .10.1 | Đúng | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | .10.1 | Đúng | 251 |
Ứng dụng
Ổ đĩa xoay được sử dụng trên toàn thế giới. Các lĩnh vực ứng dụng bao gồm: Như truyền động lái trong bánh răng di chuyển cần trục và
vận chuyển hạng nặng, trong các nền tảng nâng, trong kẹp, kẹp và các thiết bị quay khác trong lĩnh vực máy xây dựng.
Hệ thống theo dõi năng lượng mặt trời, năng lượng gió, bát đĩa, ăng ten vệ tinh, vv
