Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SE3 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 100~1100/ pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Tỷ lệ bánh: | 31: 1 | Mô-men đầu ra bình thường: | 533 Nm |
|---|---|---|---|
| Nguồn gốc: | Thường Châu, Trung Quốc | Giữ mô-men xoắn: | 7000 Nm |
| Mô-men xoắn nghiêng: | 744 Nm | Xếp hạng đầu ra mô-men xoắn: | 0,065 vòng / phút |
| Cách sử dụng: | Theo dõi năng lượng mặt trời | Tính năng bảo vệ: | IP66 |
| Điểm nổi bật: | ổ đĩa theo dõi năng lượng mặt trời,ổ xoay cho hệ thống theo dõi năng lượng mặt trời |
||

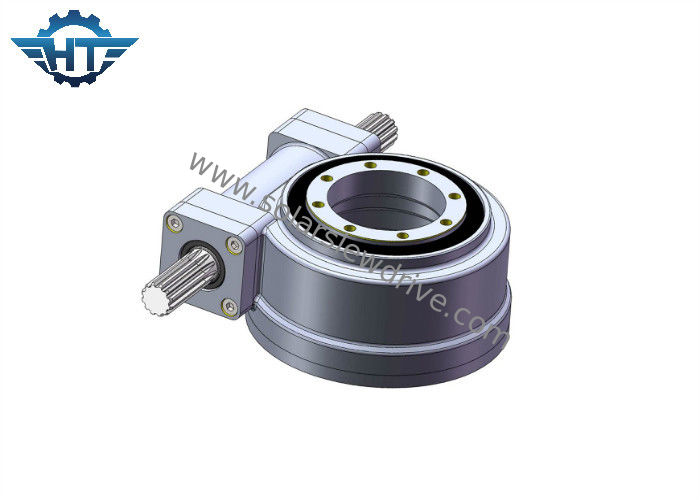

SE3 Worm Gear IP66 Vòng bi xoay cho hệ thống theo dõi năng lượng mặt trời
Sự miêu tả
Slew Drive, thường được gọi là Slewing Gear hoặc Slew Bearings, là một hệ thống hoàn chỉnh, sẵn sàng để cài đặt bao gồm vòng bi xoay hoặc vòng bi lăn, tàu lái và vỏ bọc hoàn toàn. Nó có thể được tùy chỉnh với động cơ thủy lực hoặc điện, phanh, hộp số hành tinh, bảo vệ chống ăn mòn, cũng như nhiều tùy chọn khác.
Lợi thế
1. Sử dụng thiết bị worm để đạt được tốc độ quay, tốc độ chậm hơn nhưng có thể phóng đại mô-men đầu vào ở tỷ lệ cao hơn nhiều và được sử dụng trong các ứng dụng yêu cầu mô-men xoắn cao
2. Thiết kế kèm theo, lớp bảo vệ IP66 hoàn hảo cho các điều kiện khắc nghiệt ngoài trời như bến cảng, khai thác, v.v.
3. Tính năng tự khóa làm cho nó trở thành một phần an toàn
4. Có thể gắn động cơ bánh răng khác nhau để đạt được tỷ số truyền lớn, do đó cung cấp cho toàn bộ đơn vị tốc độ thấp với mô-men xoắn cao
Các thông số của SE Slew Ring Drive
| Mô hình | Tỉ lệ | Xếp hạng mô-men xoắn (Nm) | Mô-men xoắn nghiêng (Nm) | Giữ mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 1 LẦN | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | .10.1 | Vâng | 6 |
| 3 LỚN | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | .10.1 | Vâng | số 8 |
| 5 LỚN | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | .10.1 | Vâng | 12 |
| 7 | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | .10.1 | Vâng | 21 |
| 9 | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | .10.1 | Vâng | 49 |
| 12 12 | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | .10.1 | Vâng | 61 |
| 14 | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | .10.1 | Vâng | 63 |
| 17 LỚN | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | .10.1 | Vâng | 105 |
| 21 NGÀY | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | .10.1 | Vâng | 149 |
| 25 LỚN | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | .10.1 | Vâng | 204 |
Nhận xét
1. Các động cơ khác nhau (AC, DC và Thủy lực) có thể được thiết kế theo yêu cầu của khách hàng.
2. Trục đối diện với động cơ có thể chọn là đầu lục giác hoặc không phải đầu lục giác.
Ứng dụng
