Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE3 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 330~450/ pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | VE3 " |
---|---|---|---|
Tỷ lệ bánh: | 31: 1 | Hiệu quả: | 40% |
Màu: | RAL 9006 | ứng dụng: | hệ thống theo dõi năng lượng mặt trời |
Nguồn gốc: | Thường Châu, Trung Quốc | Người lái xe: | Động cơ 24 VDC |
Bảo hành: | 5 ~ 10 năm | Giấy chứng nhận: | ISO 9001, CE |
Điểm nổi bật: | solar slew drive,slewing drive for solar tracking system |

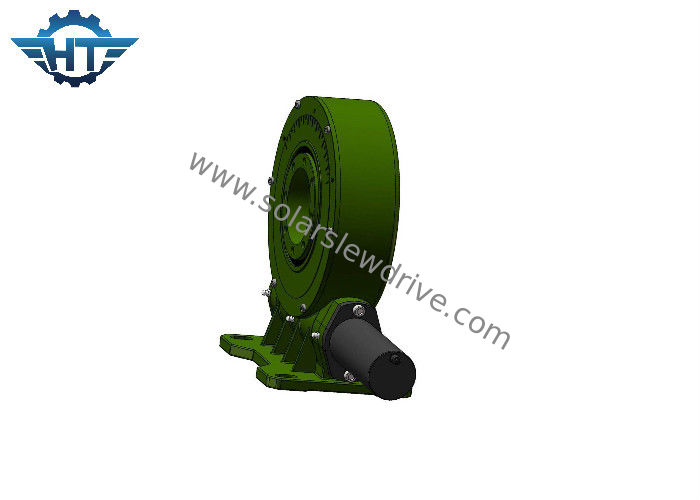

IP66 Ổ đĩa quay nhỏ trục đơn Mô-men xoắn mạnh cho các máy theo dõi năng lượng mặt trời trục đơn
Sự miêu tả
Ổ đĩa xoay, còn được gọi là ổ đĩa quay và hộp số vì các thành phần cốt lõi là ổ trục và trục giun. Nó cũng bao gồm các thành phần phụ trợ như con dấu, nhà ở và động cơ. Là một nguồn năng lượng, động cơ xoay sử dụng động cơ bánh răng hành tinh DC, động cơ bánh răng xoay chiều hoặc động cơ bước. Động cơ thủy lực xoay chiều chủ yếu được sử dụng trong các máy móc xây dựng như một hệ thống truyền động điện. Vì thành phần cốt lõi là ổ đĩa xoay, hộp số xoay có thể dễ dàng chịu được lực dọc trục và hướng tâm.
Nguyên lý làm việc của ổ xoay: Con sâu được điều khiển bởi động cơ, điều khiển vòng ngoài của vòng xoay để xoay; Vòng ngoài tạo ra mô-men xoắn thông qua mặt bích và vòng trong của vòng xoay được cố định trong vỏ.
Ổ đĩa xoay có khóa tự đảo ngược vì ổ bánh răng sâu có đặc tính tự khóa ngược. Tính năng này giúp tăng cường đáng kể sự ổn định của yếu tố an toàn và vận hành máy chủ. So với các sản phẩm xích đu truyền thống, hộp số ổ trục dễ lắp đặt, dễ bảo trì và tiết kiệm không gian lắp đặt đáng kể.
Ổ trục xoay là một loại sản phẩm xoay mới, thường được gọi là vòng xoay, thường bao gồm giun, vòng xoay, vỏ, động cơ và các thành phần khác. Vì các thành phần cốt lõi là vòng bi xoay, chúng có thể đồng thời chịu được lực dọc trục, lực hướng tâm và các khoảnh khắc lật ngược. So với các sản phẩm quay truyền thống, ổ đĩa xoay mới có tính năng cài đặt dễ dàng, bảo trì dễ dàng và không gian lắp đặt lớn hơn.
Thông số hiệu suất của dòng VE
Mô hình | Tỉ lệ | Xếp hạng mô-men xoắn (Nm) | Mô-men xoắn nghiêng (Nm) | Giữ mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | .10.1 | Đúng | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | .10.1 | Đúng | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | .10.1 | Đúng | 32 |
số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | .10.1 | Đúng | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | .10.1 | Đúng | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | .10.1 | Đúng | 65 |
14 " | 85: 1 | 5600 | 48000 | 43800 | 110 | 230 | 40% | .10.1 | Đúng | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | .10.1 | Đúng | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | .10.1 | Đúng | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | .10.1 | Đúng | 251 |
Động cơ DC
1. Áp dụng cấu trúc hỗ trợ kép cho trục đầu ra để mô-men xoắn cực đại của hộp số được tăng lên rất nhiều.
2. Bánh xe mặt trời và bánh xe hành tinh được kết nối bằng spline làm tăng mô-men xoắn cực đại của hộp số và kéo dài tuổi thọ.
3. Chúng tôi sử dụng thiết bị xoắn ốc ở giai đoạn đầu vào làm cho tiếng ồn thấp anf chạy trơn tru ở tốc độ cao. Vòng bánh răng bên trong được tách ra để chúng ta có thể tạo ra nhiều tỷ lệ hơn và thiết kế linh hoạt. Hộp số và động cơ được định vị bằng cách cố định đường may bằng vít theo trục giúp tăng độ chính xác phù hợp và giảm tiếng ồn.
4. Chúng tôi sử dụng giá đỡ pin lăn bên trong bánh xe hành tinh. Chúng tôi sử dụng mài pin thay vì mài trượt để tuổi thọ của hộp số dài hơn nhiều.
5. Cấu trúc hỗ trợ kép; Mài bên trong lỗ khoan bên trong của bánh răng hành tinh làm cho độ tròn của lỗ khoan bên trong nhỏ hơn 0,003mm, chạy bằng cách lăn thay vì trượt; Độ chính xác bề mặt bánh răng HRC60; Việc áp dụng tất cả các công nghệ này đảm bảo hoạt động siêu yên tĩnh và ổn định và tuổi thọ dài hơn 10000 giờ.
