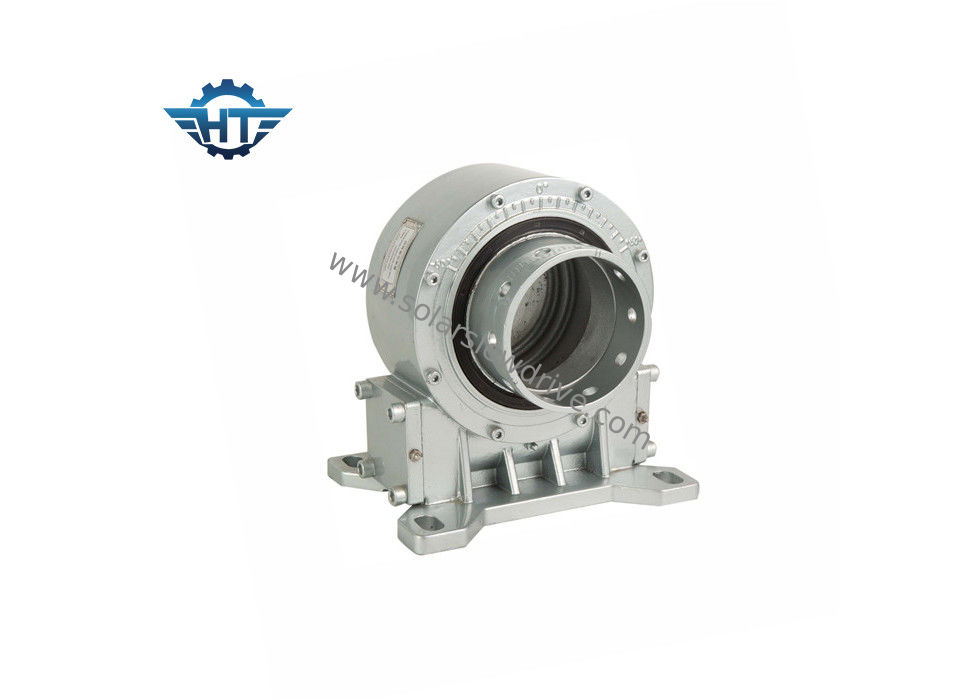

VE9 Trục đơn IP66 Hộp số truyền động năng lượng mặt trời, Miễn phí bảo trì cho Máy theo dõi năng lượng mặt trời nằm ngang

VE9 Trục đơn IP66 Hộp số truyền động năng lượng mặt trời, Miễn phí bảo trì cho Máy theo dõi năng lượng mặt trời nằm ngang

    • VE9 Single Axis IP66 Solar Slew Drive Gearbox, Maintenance Free For Horizontal Solar Trackers
    • VE9 Single Axis IP66 Solar Slew Drive Gearbox, Maintenance Free For Horizontal Solar Trackers
  • VE9 Single Axis IP66 Solar Slew Drive Gearbox, Maintenance Free For Horizontal Solar Trackers

    Thông tin chi tiết sản phẩm:

    Nguồn gốc: Trung Quốc
    Hàng hiệu: HangTuo
    Chứng nhận: CE, ISO9001
    Số mô hình: ĐÃ

    Thanh toán:

    Số lượng đặt hàng tối thiểu: 1 miếng
    Giá bán: USD 360/ pc
    chi tiết đóng gói: hộp gỗ dán
    Thời gian giao hàng: 15 ~ 45 ngày
    Điều khoản thanh toán: L/c, T/T, Western Union
    Khả năng cung cấp: 500 chiếc mỗi tháng
    Tiếp xúc
    Chi tiết sản phẩm
    Hàng hiệu: Hangtuo Vật chất: 50 triệu, 42CrMo
    Mô hình: loại dọc Chứng chỉ: ISO 9001, CE
    Xe máy: 12/24 VDC Bảo trì: Miễn phí
    Màu sắc: Như yêu cầu Tự khóa: Đúng
    Điểm nổi bật:

    worm gear xoay ổ đĩa

    ,

    bánh răng vòng

    VE9 Trục đơn IP66 Hộp số truyền động năng lượng mặt trời, Miễn phí bảo trì cho Máy theo dõi năng lượng mặt trời nằm ngang



    Sự miêu tả



    Giao hàng đáng tin cậy - hầu hết các đơn đặt hàng được giao trong vòng 15 ngày trở xuống

    Hỗ trợ kỹ thuật - các kỹ sư luôn sẵn sàng trợ giúp

    Bộ truyền động quay vòng chất lượng cao với mức giá hợp lý - chúng tôi có nhà máy riêng với các sản phẩm đáp ứng hoặc vượt chất lượng của tất cả các thương hiệu lớn và chúng tôi sẽ sử dụng các phương pháp vận chuyển kinh tế dựa trên các đơn đặt hàng khác nhau để giữ cho bạn trong ngân sách

    Vận hành & Bảo trì - các dịch vụ vận hành và bảo trì làm giảm chi phí và lệ phí của bạn.



    Bảng dữ liệu loại VE



    Mô hình Tỉ lệ Mô-men xoắn đầu ra định mức (Nm) Mô-men xoắn nghiêng (Nm) Mô-men xoắn giữ (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Hiệu quả Tự khóa Trọng lượng (kg)
    3 " 31: 1 600 1500 1800 22 15 40% Đúng 12
    5 " 37: 1 800 5000 9200 16 27 40% Đúng 18
    7 " 57: 1 1750 7000 13200 34 58 40% Đúng 32
    số 8" 51: 1 2250 11200 20400 50 80 40% Đúng 28
    9 " 61: 1 2250 16000 30800 60 130 40% Đúng 52
    12 " 78: 1 4300 25000 40560 77 190 40% Đúng 65
    14 " 85: 1 5600 48000 44200 110 230 40% Đúng 88
    17 " 102: 1 6750 67000 53040 142 390 40% Đúng 135
    21 " 125: 1 16000 89000 65000 337 640 40% Đúng 192
    25 " 150: 1 21450 112000 89000 476 950 40% Đúng 251



    Cài đặt



    1. Chuẩn bị

    1.1 Kiểm tra ổ quay xem có bị hư hỏng vật lý không.

    1.2 Làm sạch bề mặt đỡ



    2. Gắn bu lông

    Với tư cách là nhà sản xuất hộp số, chúng tôi không cung cấp, bảo hành hoặc khuyến nghị các chốt lắp được sử dụng.Vui lòng cẩn thận trong việc chỉ định mục này sẽ đính kèm sản phẩm của chúng tôi với sản phẩm của bạn.

    Kích thước, số lượng và cấp chất lượng quy định sẽ được sử dụng.

    Tỷ lệ kẹp (chiều dài chuôi và đường kính của bu lông) phải được quan sát, từ tối thiểu ≥1,5 đến tối đa ≤2.

    Không được phép sử dụng bu lông có trục ren hoàn toàn.

    Chức năng truyền động quay, tuổi thọ và độ bền của kết nối bu lông bị ảnh hưởng trong trường hợp không tuân thủ.

    Sử dụng vòng đệm phẳng có kích thước và độ bền thích hợp lựa chọn mô-men xoắn siết chặt để không vượt quá áp suất bề mặt cho phép.

    Trong trường hợp bình thường, các bu lông gắn kết được bảo đảm đầy đủ bằng cách tải trước chính xác.

    Lưu ý: Không được phép sử dụng vòng đệm chia tách, vòng đệm chia vạch, v.v.

    Siết chặt Mômen xoắn và tải trước ban đầu để lắp bu lông.



    Mô-men xoắn thắt chặt

    Kích thước lắp bu lông

    Lớp học

    M6

    (1 / 4-20UNC)

    M8

    (5 / 16-18UNC)

    M10

    (3 / 8-16UNC)

    M12

    (7 / 16-14UNC)

    M16

    (5 / 8-11UNC)

    M20

    (3 / 4-10UNC)

    Lớp 8,8 10,2 NM 24,7 NM 49 NM 85,5 NM 212,2 NM 414 NM
    Lớp 10,9 14,3 NM 34,8 NM 68,9 NM 120,2 NM 298,4 NM 582,1 NM
    Lớp 12,9 17,2 NM 41,7 NM 82,7 NM 144,2 NM 358,1 NM

    689,5 NM
