Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SE |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 100~1600/ pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 500 chiếc mỗi tháng |
| Vật chất: | 50 triệu, 42CrMo | Sự bảo đảm: | 10 năm |
|---|---|---|---|
| Dịch vụ: | Thiết kế OEM | Loại xoay: | Trục đơn |
| Ứng dụng: | Cần cẩu | Trang web cài đặt: | Mái nhà và cánh đồng |
| Bao bì: | ván ép | Xe máy: | DC 12 V / 24 V |
| Điểm nổi bật: | worm gear xoay ổ đĩa,bánh răng vòng |
||

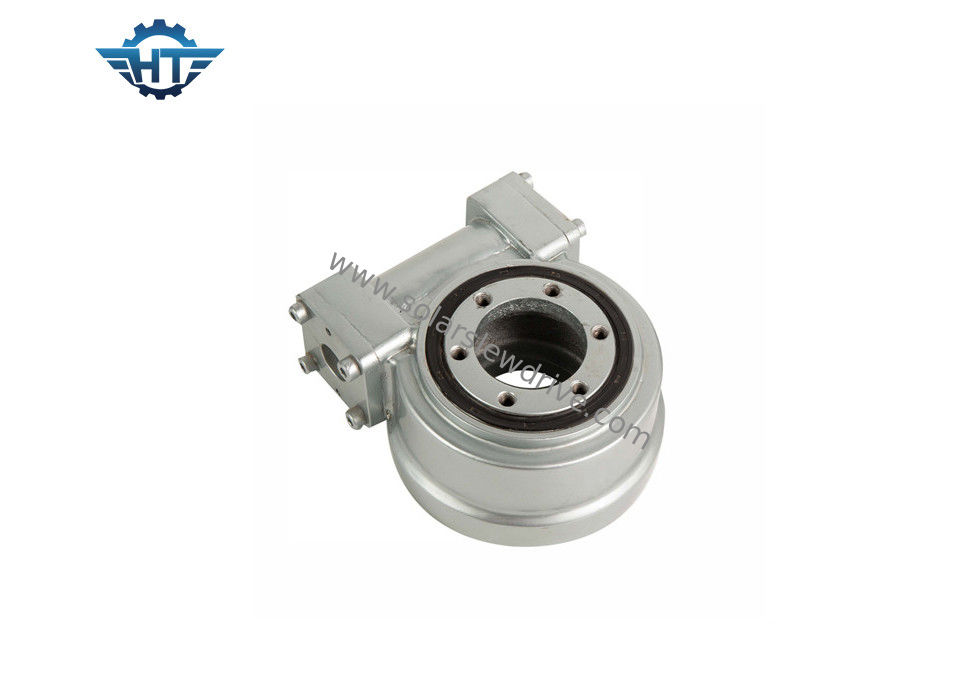

Hộp số truyền động kiểu dáng IP66 SE với động cơ bánh răng 24 Vdc cho máy theo dõi năng lượng mặt trời nghiêng một trục
Sự miêu tả
Ổ quay SE là một lựa chọn tốt khi dự án ở trong điều kiện làm việc khắc nghiệt và chống ăn mòn.Nó được thiết kế với bánh răng cong, nó sẽ tăng mô-men xoắn đầu ra với khả năng vận hành êm ái của máy chống bão cát vượt trội, sử dụng tại hiện trường.
Bộ truyền động quay vòng Hangtuo chủ yếu bao gồm một ổ trục quay, một bánh răng sâu, vỏ và một động cơ thủy lực hoặc điện.
Các thông số của SE Series
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Đúng | số 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Đúng | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Đúng | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 204 |
Ứng dụng
Bộ truyền động quay có thể được sử dụng rộng rãi cho hệ thống theo dõi năng lượng mặt trời, CPV, CSP, HCPV, tuabin gió và đĩa ăng ten vệ tinh.Những sản phẩm này được thiết kế để có tuổi thọ cao, hoạt động trong điều kiện môi trường khắc nghiệt.
Lợi ích của chúng ta
Thời gian phản ứng nhanh
Kinh nghiệm lâu năm trong việc điều khiển quy trình thông minh cho sản xuất hàng loạt cũng như phát triển sản phẩm theo định hướng khách hàng.
Lợi thế sản phẩm
Bộ truyền động quay (Loại kèm theo, Loại dọc, Loại trục kép, Loại chính xác) Truyền động quay vòng của đồng hồ cát dựa trên ổ trục quay với mô-men xoắn nghiêng mạnh và chức năng tự khóa tĩnh.Bề mặt tiếp xúc nhiều răng được thiết kế đặc biệt để truyền tải trọng cao.
Chất lượng ổn định
Thiết lập các điểm kiểm tra chất lượng quan trọng, tổng cộng 9 vị trí thông qua nhà máy.Chúng tôi thiết lập các điểm kiểm tra chất lượng quan trọng, thực hiện các hướng dẫn kiểm tra chất lượng để kiểm soát chặt chẽ trong quá trình quan trọng.Chúng tôi sử dụng hiệu chuẩn đồng hồ đo và độ chính xác cao.
Thử nghiệm
Thiết bị đo lường tiên tiến
Phép đo phải được hiệu chuẩn, kiểm tra và chỉ sử dụng máy đo đủ tiêu chuẩn.
Dịch vụ của chúng tôi
Hợp tác với Hangtuo có nghĩa là liên hệ trực tiếp với các chuyên gia kỹ thuật giàu kinh nghiệm, lời khuyên tốt và thỏa thuận hài lòng.
Các sửa đổi để phù hợp với nhu cầu của khách hàng có thể được thực hiện nhanh chóng và đáng tin cậy.Bất kể bạn muốn một bộ chuyển đổi khác phù hợp với kết nối động cơ bánh răng, trục dài và quy trình sơn thay thế hoặc màu sắc.Các tài liệu tốt như bản vẽ 3D, phát triển chuyên môn và thử nghiệm nguyên mẫu.
