Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SE14 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 330~360/ pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Mô hình: | SE14 | Giữ mô-men xoắn: | 54200 Nm |
|---|---|---|---|
| Nghiêng mô-men xoắn: | 68000 Nm | Mô-men xoắn đầu ra: | 6550 Nm |
| Tải dọc trục: | 680 kN | Tải trọng: | 230 kN |
| Giấy chứng nhận: | ISO 9001, CE | Sơn: | Có sẵn |
| Điểm nổi bật: | động cơ xoay thủy lực,ổ đĩa theo dõi năng lượng mặt trời |
||

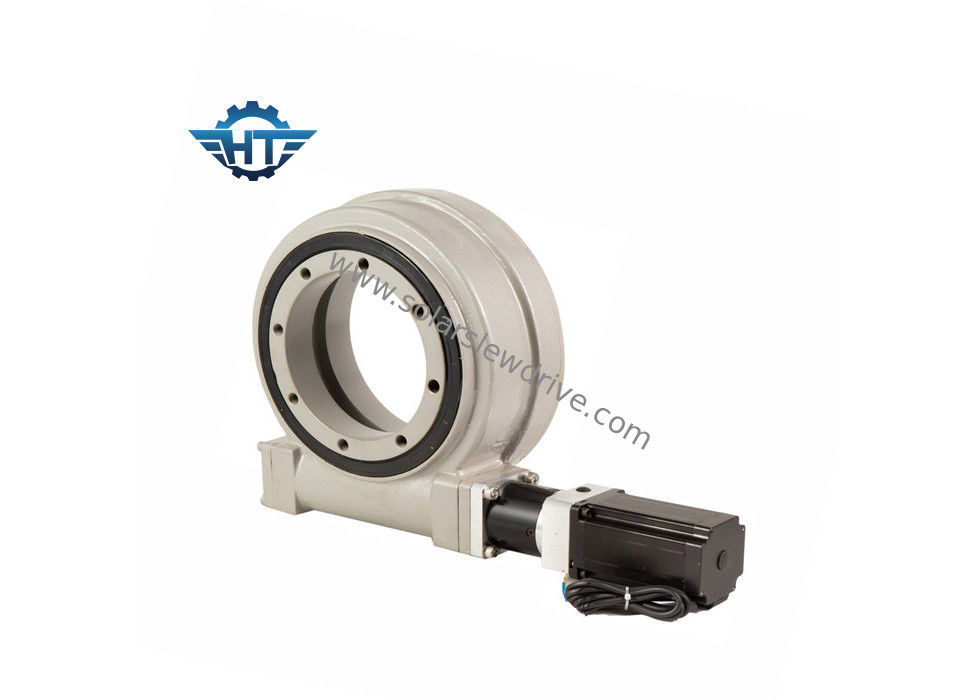

Se Series Worm Gear xoay ổ đĩa với bu lông cường độ cao cho hệ thống theo dõi năng lượng mặt trời
Mô tả Sản phẩm
Vòng bi xoay, vòng bi xoay Khi công nghệ đã được cải thiện, nhiều ổ trục đang sử dụng công nghệ sâu đồng hồ cát, trong đó con sâu có hình dạng để gắn nhiều răng hơn vào bánh răng
Sự gắn kết răng tăng lên này mang lại sức mạnh, hiệu quả và độ bền cao hơn. Ổ đĩa xoay sử dụng công nghệ sâu tiêu chuẩn trong đó con sâu nằm ngang Tỷ lệ tốc độ của trục phụ thuộc vào mối quan hệ giữa số lượng sợi trên con sâu và số lượng răng trong bánh răng sâu hoặc bánh răng.
Buổi biểu diễn của SE Series
| Mô hình | Tỉ lệ | Xếp hạng mô-men xoắn (Nm) | Mô-men xoắn nghiêng (Nm) | Giữ mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 1 LẦN | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | .10.1 | Đúng | 6 |
| 3 LỚN | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | .10.1 | Đúng | số 8 |
| 5 LỚN | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | .10.1 | Đúng | 12 |
| 7 | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | .10.1 | Đúng | 21 |
| 9 | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | .10.1 | Đúng | 49 |
| 12 12 | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | .10.1 | Đúng | 61 |
| 14 | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | .10.1 | Đúng | 63 |
| 17 LỚN | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | .10.1 | Đúng | 105 |
| 21 NGÀY | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | .10.1 | Đúng | 149 |
| 25 LỚN | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | .10.1 | Đúng | 204 |
Lắp đặt ổ đĩa xoay
1.Làm sạch cấu trúc lắp, ví dụ từ hàn, mạ kẽm, cặn, bụi bẩn, v.v.
2.Lift ổ đĩa xoay với bu lông mắt.
3. Ổ đĩa xoay phải được gắn trong điều kiện không tải.
4. Quy trình sau đây phải được tuân theo để tránh sai lệch giữa các lực siết bu lông.
5. Áp dụng khóa chất lỏng để chủ đề.
6.Lay khóa chất lỏng trên khoảng cách chủ đề yêu cầu các bộ phận phù hợp đầy đủ.
7. Tải các bu lông theo chiều ngang. Xem mô hình chung trong bản phác thảo dưới đây về cách bu lông lấy mô-men xoắn theo trình tự chéo. Bắt đầu với vòng trong hoặc ngoài. Thực hiện mô-men xoắn ngang của tất cả các bu lông đến 30% mô-men xoắn. Sau đó lặp lại mô-men xoắn ngang đến 80% mô-men xoắn. Cuối cùng mô-men xoắn ngang đến 100% mô-men xoắn.
1.Đầu tiên hoàn toàn mô-men xoắn bên trong hoặc bên ngoài vòng, sau đó làm các vòng khác.
2.Khi vít được siết chặt, vui lòng đánh dấu vĩnh viễn vị trí của đầu vít với vị trí của cấu trúc đứng yên. Điều này sẽ được sử dụng sau này trong quá trình kiểm tra để đảm bảo đầu vít không bị bung ra.
Có nhiều ứng dụng trong đó một ổ đĩa quay có thể được sử dụng, chính vì nó rất phù hợp cho các ứng dụng yêu cầu tải để duy trì công suất và mô-men quay.
Các ứng dụng ổ đĩa xoay điển hình bao gồm, nhưng không giới hạn:
1. Theo dõi cực
2. Tua bin
3.Men nâng
4. Máy móc thủy lực
5.Telehandler
6. Nhà xuất bản derrick
7.Lift
8.Crane
9. Thiết bị đóng gói
10. Thiết bị đơn vị
