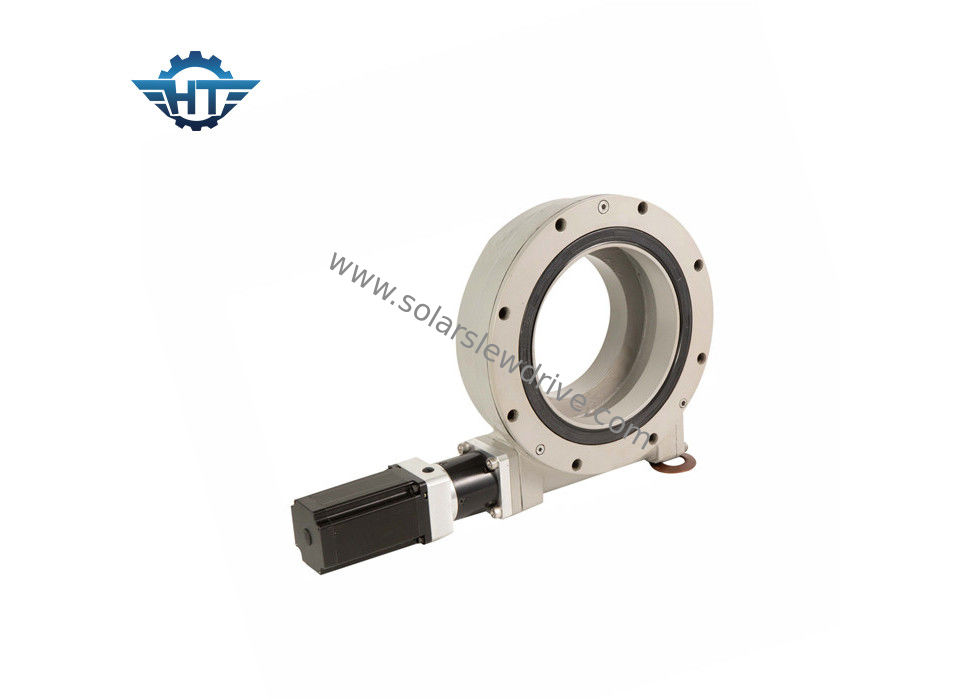

Hộp số truyền động mặt trời SE Series gắn với động cơ bánh răng cho hệ thống theo dõi năng lượng mặt trời

Hộp số truyền động mặt trời SE Series gắn với động cơ bánh răng cho hệ thống theo dõi năng lượng mặt trời

  • Hộp số truyền động mặt trời SE Series gắn với động cơ bánh răng cho hệ thống theo dõi năng lượng mặt trời
  • Hộp số truyền động mặt trời SE Series gắn với động cơ bánh răng cho hệ thống theo dõi năng lượng mặt trời
Hộp số truyền động mặt trời SE Series gắn với động cơ bánh răng cho hệ thống theo dõi năng lượng mặt trời
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SE14 "
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 330~360/ pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Số mô hình: SE14 Giữ mô-men xoắn: 54200 Nm
Nghiêng mô-men xoắn: 68000 Nm Mô-men xoắn đầu ra: 6550 Nm
Tải trọng trục tĩnh: 680 kN Tải trọng tĩnh: 230 kN
Nguyên liệu: 50 triệu, 42CrMo Trọng lượng: 63 kg
Điểm nổi bật:

động cơ xoay thủy lực

,

ổ đĩa theo dõi năng lượng mặt trời

Hộp số truyền động mặt trời Se Series gắn với động cơ bánh răng cho hệ thống theo dõi năng lượng mặt trời

Mô tả Sản phẩm

Mã mẫu:

1 2 3 4 5 6 7 8 9 10 11

KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A

1-SE: Ổ đĩa xoay ngang

VE-ổ đĩa dọc

Ổ đĩa xoay trục SDE-Dual

2- Kích thước sản phẩm, ví dụ: 3, 18, 7, 9, 12, 12, 14, 17, 21

Ổ đĩa xoay 3 chiều, tỷ lệ giảm: 31.

5 ổ đĩa xoay, tỷ lệ giảm: 37.

7 ổ đĩa xoay, tỷ lệ giảm: 57.

9 ổ đĩa xoay, tỷ lệ giảm: 61.

12 ổ đĩa xoay, tỷ lệ giảm: 78.

14 ổ đĩa xoay, tỷ lệ giảm: 85.

17 ổ đĩa xoay, tỷ lệ giảm: 102.

21 ổ đĩa xoay, tỷ lệ giảm: 125.

25 ổ đĩa xoay, tỷ lệ giảm: 150.

3- A: Trình độ kỹ thuật, A, B, C, vân vân

4- XXX: Tỷ lệ giảm.

5- M: Chỉ lắp M-metric, Không có lỗ vít bằng phép đo của Anh. M

6- HX: HA- dập tắt

HC-Không dập tắt

Sắt dễ uốn HD-Austempered

HQ-QPQ

HN-Nitriding

7- 25M: Đầu vào spline B-6B

Đầu vào lỗ 12M-12

Đầu vào lỗ 25M-φ25

Đầu vào động cơ thủy lực 160-160CC

Đầu vào động cơ 24-24V

Đầu vào động cơ bánh răng 220-220V

Đầu vào động cơ bánh răng 380-380V

8-R: R-bên phải, vị trí động cơ. L- Bên trái, vị trí động cơ.

9-C: Kết thúc C-Capped. Bộ mã hóa cung cấp điện tử. A - Xa, vị trí & hướng cổng thủy lực. I - Trong, vị trí & hướng cổng thủy lực. U-Up, vị trí & hướng cổng thủy lực. D - Xuống, vị trí & hướng cổng thủy lực.

10- 2: Không-Số Worm / Trống-Đơn, 2-Dual

11-REV.A: Số phiên bản ABC, v.v ...

Lưu ý: Chúng tôi sẽ thêm mã khách hàng khi khách hàng có yêu cầu đặc biệt.

Buổi biểu diễn của SE Series

Mô hình Tỉ lệ Xếp hạng mô-men xoắn (Nm) Mô-men xoắn nghiêng (Nm) Giữ mô-men xoắn (Nm) Tải trọng trục (kN) Tải trọng xuyên tâm (kN) Hiệu quả Chính xác (°) Tự khóa Trọng lượng (kg)
1 LẦN 32: 1 400 1000 1800 22 12 40% .10.1 Đúng 6
3 LỚN 31: 1 600 1500 3000 30 16 40% .10.1 Đúng số 8
5 LỚN 37: 1 800 6000 9200 68 27 40% .10.1 Đúng 12
7 57: 1 2000 13500 13200 132 58 40% .10.1 Đúng 21
9 61: 1 4400 45000 30800 340 130 40% .10.1 Đúng 49
12 12 78: 1 5800 54400 40560 480 190 40% .10.1 Đúng 61
14 85: 1 6550 68000 54200 680 230 40% .10.1 Đúng 63
17 17 102: 1 9400 135600 65040 980 390 40% .10.1 Đúng 105
21 NGÀY 125: 1 16000 203400 81000 1600 640 40% .10.1 Đúng 149
25 LỚN 150: 1 21000 271160 89000 2400 950 40% .10.1 Đúng 204

Vận chuyển, xử lý và lưu trữ

Chỉ vận chuyển ở vị trí nằm ngang, nên tránh các tác động.

Đeo găng tay làm việc và cẩn thận khi xử lý ổ đĩa xoay.

Sử dụng các lỗ của vòng trong các ổ xoay để cố định bu lông để nâng, xử lý và đặt an toàn.

Chỉ lưu trữ ở vị trí nằm ngang và trong phòng kín, tránh để bị ướt, bảo vệ chống ăn mòn bề mặt của các bề mặt giao phối tiếp xúc kéo dài khoảng 1 tháng trong bao bì kín. Lưu trữ thời gian dài hơn đòi hỏi các biện pháp bảo vệ đặc biệt.

Vận chuyển vòng xoay chưa đóng gói

Sử dụng thiết bị nâng phù hợp / không bao giờ vận chuyển sản phẩm theo chiều dọc

Ổ đĩa xoay được giải nén có thể được vận chuyển bằng thiết bị nâng trong các điều kiện sau :

  • Thiết bị nâng phải được cấu hình phù hợp cho tải trọng vận chuyển đơn vị.
  • Các bu lông vòng phải được cấu hình phù hợp với trọng lượng của đơn vị vận chuyển.
  • Các ổ xoay chỉ được vận chuyển bởi chính nó.
  • Vận chuyển trong công ty chỉ được thực hiện theo chiều ngang.
