Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SDE7 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 398~456/ pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Vật chất: | 50 triệu, 42CrMo | Mô hình: | SDE7 " |
|---|---|---|---|
| Tỷ lệ bánh: | 57: 1 | Hiệu quả: | 40% |
| Màu chuẩn: | RAL 9006 | Tự khóa: | Có |
| Bảo hành: | 5 ~ 10 năm | ứng dụng: | Năng lượng mặt trời |
| Điểm nổi bật: | ổ đĩa xoay,ổ đĩa sâu |
||

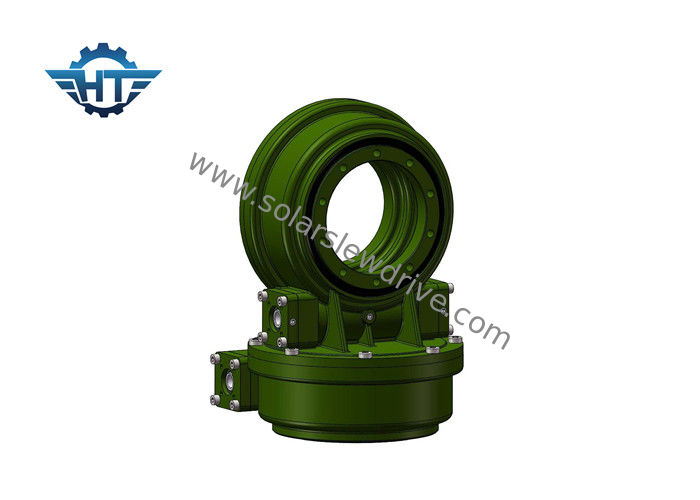

Ổ trục xoay nhỏ 7 inch với động cơ bánh răng 24dc hoặc Nema cho ăng ten vệ tinh
Sự miêu tả
Các ổ bánh răng xoay có tính năng bảo vệ tốt hơn, mô-men truyền lớn, chống va đập tốt hơn và tuổi thọ dài. Ứng dụng ổ đĩa xoay phổ biến nhất cho các ổ trục xoay kép là máy theo dõi năng lượng mặt trời trục kép, chẳng hạn như CSP (heliostats, còn được gọi là tháp), quang điện tập trung (CPV), ăng ten vệ tinh hoặc đĩa radar. Các ứng dụng khác bao gồm thang máy ô tô, định vị cánh tay robot và thiết bị sân khấu.
Ổ đĩa xoay trục kép Solar Tracker là giải pháp hoàn hảo trong các ứng dụng theo dõi năng lượng mặt trời trục kép.
Ổ đĩa xoay được áp dụng trong ăng ten vệ tinh
| tên sản phẩm | Ổ đĩa xoay SDE7 |
| Mô-men xoắn đầu ra | 980 Nm; 723 ft.lbs |
| Mô-men xoắn đầu ra tối đa | 1938 Nm; 1429 ft.lbs |
| Mô-men xoắn thời điểm nghiêng | 7000 Nm; 5163 ft.lbs |
| Giữ mô-men xoắn | 13200 Nm; 9736 ft.lbs |
| Xếp hạng trục tĩnh | 133,20 kN; 29943 lb |
| Xếp hạng xuyên tâm tĩnh | 53 kN; 11977 lb |
| Xếp hạng trục động | 31,90 kN; 7171 lb |
| Đánh giá xuyên tâm động | 27,91 kN; 6274 lb |
| Động cơ thay thế | Động cơ 12V / 24V; Động cơ bước; Động cơ không chổi than |
| Phong cách sản phẩm | Trục kép; Trục đơn; ĐVV / HCPV; Đĩa năng lượng mặt trời; Parabol; Tháp năng lượng mặt trời |
| Tính năng ứng dụng | Hệ thống theo dõi năng lượng mặt trời, máy móc công nghiệp |
| Đồng hồ đo hệ mặt trời | 30 |
Bảng hiệu suất
| Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Mô-men xoắn nghiêng | Tải dọc trục | Tải trọng xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
| Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | .10.1 | Đúng | 21kg |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | .10.1 | Đúng | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | .10.1 | Đúng | 54kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | .10.1 | Đúng | 88kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | .10.1 | Đúng | 157 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 43800 | 40% | .10.1 | Đúng | 214kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | .10.1 | Đúng | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | .10.1 | Đúng | 480kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | .10.1 | Đúng | 682 kg |
Ứng dụng
Hệ thống theo dõi năng lượng mặt trời trục kép
Các công cụ chính xác
ĐCSVN
Món ăn
Ăng ten vệ tinh
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, vv
3. Màu sắc khác nhau có sẵn dựa trên mã RAL; màu tiêu chuẩn của chúng tôi là RAL 9006.
