Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SDE7 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 398~456/ pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Mô hình: | SDE7 " | Tỷ lệ bánh: | 57: 1 |
---|---|---|---|
Mô-men xoắn đầu ra: | 2000 Nm | Giữ mô-men xoắn: | 13200 Nm |
Mô-men xoắn nghiêng: | 7500 Nm | Hiệu quả: | 40% |
Màu: | Xám | Trọng lượng: | 56 kg |
Điểm nổi bật: | ổ đĩa xoay,ổ đĩa sâu |

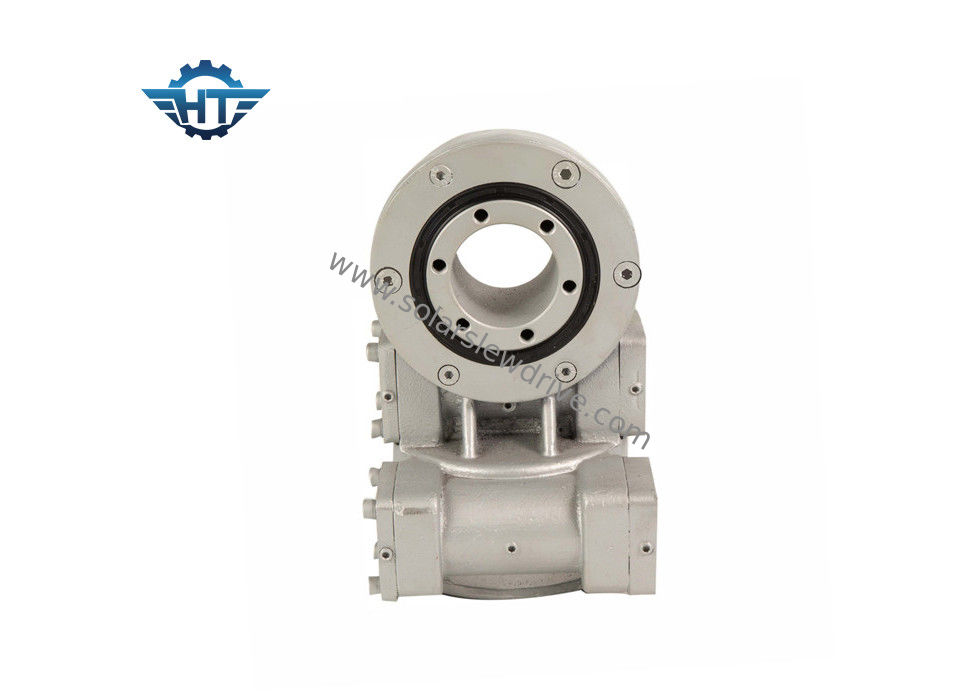

Worm Gear Dual Trục xoay với ổ răng tốt và động cơ 24V cho máy theo dõi năng lượng mặt trời
Sự miêu tả
Ứng dụng ổ đĩa xoay phổ biến nhất cho các ổ trục xoay kép là máy theo dõi năng lượng mặt trời trục kép, chẳng hạn như máy bay trực thăng và quang điện tập trung (CPV), và các đĩa vệ tinh hoặc radar. Các ứng dụng khác bao gồm thang máy ô tô, định vị cánh tay robot và thiết bị sân khấu.
Ổ đĩa xoay trục kép Solar Tracker là giải pháp hoàn hảo trong các ứng dụng theo dõi năng lượng mặt trời trục kép.
Ổ đĩa xoay kép có ba loại giải pháp với ổ xoay:
Nói chung, đối với cấu trúc khung dễ dàng, ổ đĩa xoay sde sẽ là giải pháp hoàn hảo, nhưng hai cái còn lại cũng rất phổ biến.
Ổ đĩa xoay được áp dụng trong PV
tên sản phẩm | Ổ đĩa xoay SDE7 |
Mô-men xoắn đầu ra | 980 Nm; 723 ft.lbs |
Mô-men xoắn đầu ra tối đa | 1938 Nm; 1429 ft.lbs |
Mô-men xoắn thời điểm nghiêng | 7000 Nm; 5163 ft.lbs |
Giữ mô-men xoắn | 13200 Nm; 9736 ft.lbs |
Xếp hạng trục tĩnh | 133,20 kN; 29943 lb |
Xếp hạng xuyên tâm tĩnh | 53 kN; 11977 lb |
Xếp hạng trục động | 31,90 kN; 7171 lb |
Đánh giá xuyên tâm động | 27,91 kN; 6274 lb |
Động cơ thay thế | Động cơ 12V / 24V; Động cơ bước; Động cơ không chổi than |
Phong cách sản phẩm | Trục kép; Trục đơn; ĐVV / HCPV; Đĩa năng lượng mặt trời; Parabol; Tháp năng lượng mặt trời |
Tính năng ứng dụng | Hệ thống theo dõi năng lượng mặt trời, máy móc công nghiệp |
Đồng hồ đo hệ mặt trời | 30 |
Bảng hiệu suất của Sê-ri SDE
Mô hình | Tỉ lệ | Xếp hạng mô-men xoắn (Nm) | Mô-men xoắn nghiêng (Nm) | Giữ mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 |
14 " | 85: 1 | 6750 | 48000 | 43800 | 110 | 230 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 |
Đặc trưng
1. Mô-men xoắn cao để cải thiện an toàn của hệ thống theo dõi năng lượng mặt trời
2 . Bao ổ sâu bên trong
3 . Tiếp xúc nhiều răng để đảm bảo tải trọng cao
4 . Chức năng tự khóa
Ứng dụng
