Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SDE7 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 398~456/ pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Vật chất: | 50 triệu, 42CrMo | Mô hình: | SDE7 " |
|---|---|---|---|
| Tỷ lệ bánh: | 57: 1 | Xếp hạng đầu ra mô-men xoắn: | 2000 Nm |
| Giữ mô-men xoắn: | 13500 Nm | Nghiêng mô-men xoắn: | 13200 Nm |
| Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
| Điểm nổi bật: | ổ đĩa xoay,ổ đĩa sâu |
||

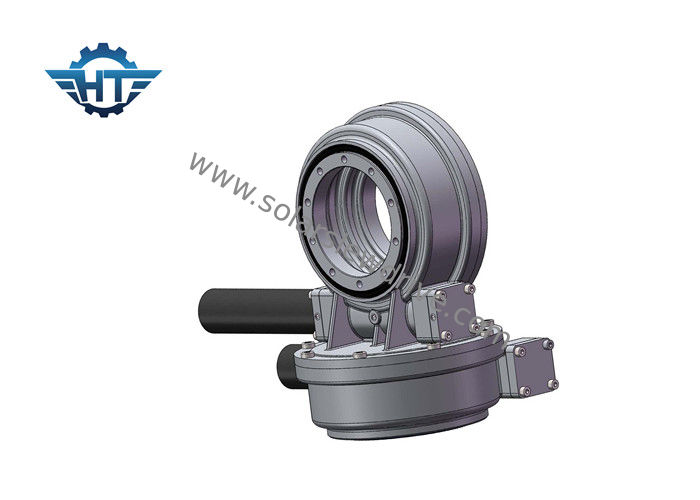

Ổ đĩa mô-men xoắn cao giữ ổ đĩa xoay với động cơ 12vdc cho hệ thống theo dõi năng lượng mặt trời
Sự miêu tả
Đối với hệ thống theo dõi năng lượng mặt trời trục kép, dựa trên cấu trúc khung differenct, có thể áp dụng ba loại giải pháp ổ đĩa xoay:
1. sử dụng hai ổ đĩa xoay trục ngang (loại se).
2. sử dụng một chiều ngang (kiểu se) và chiều dọc (kiểu ve) khác.
3. sử dụng một ổ đĩa xoay trục kép.
Tất cả các giải pháp đó có thể đạt được theo dõi mặt trời theo cả chiều dọc và chiều ngang, điều đó có nghĩa là theo dõi mặt trời mọi lúc với ánh sáng mặt trời trực tiếp.
Ổ đĩa xoay được áp dụng trong Bộ theo dõi năng lượng mặt trời trục kép
| tên sản phẩm | Ổ đĩa xoay SDE7 |
| Mô-men xoắn đầu ra | 980 Nm; 723 ft.lbs |
| Mô-men xoắn đầu ra tối đa | 1938 Nm; 1429 ft.lbs |
| Mô-men xoắn thời điểm nghiêng | 7000 Nm; 5163 ft.lbs |
| Giữ mô-men xoắn | 13200 Nm; 9736 ft.lbs |
| Xếp hạng trục tĩnh | 133,20 kN; 29943 lb |
| Xếp hạng xuyên tâm tĩnh | 53 kN; 11977 lb |
| Xếp hạng trục động | 31,90 kN; 7171 lb |
| Đánh giá xuyên tâm động | 27,91 kN; 6274 lb |
| Động cơ thay thế | Động cơ 12/24 / 48VDC; Động cơ bước; Động cơ không chổi than |
| Phong cách sản phẩm | Trục kép; ĐVV / HCPV; Đĩa năng lượng mặt trời; Tháp năng lượng mặt trời |
| Tính năng ứng dụng | Hệ thống theo dõi năng lượng mặt trời, máy móc công nghiệp |
| Quảng trường đề xuất | 30 mét vuông |
Bảng hiệu suất xoay SDE
| Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Mô-men xoắn nghiêng | Tải dọc trục | Tải trọng xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
| Nm | Nm | kN | kN | Nm | trình độ | Vâng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | .10.1 | Vâng | 21kg |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | .10.1 | Vâng | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | .10.1 | Vâng | 54kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | .10.1 | Vâng | 88kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | .10.1 | Vâng | 157 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 43800 | 40% | .10.1 | Vâng | 214kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | .10.1 | Vâng | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | .10.1 | Vâng | 480kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | .10.1 | Vâng | 682 kg |
Ứng dụng
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, vv
3. Màu sắc khác nhau có sẵn dựa trên mã RAL; màu tiêu chuẩn của chúng tôi là RAL 9006.
