Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SDE7 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 398~456/ pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Vật chất: | 50 triệu, 42CrMo | Mô hình: | SDE7 " |
|---|---|---|---|
| Tỷ lệ bánh: | 57: 1 | Xếp hạng đầu ra mô-men xoắn: | 2000 Nm |
| Giữ mô-men xoắn: | 13500 Nm | Mô-men xoắn nghiêng: | 13200 Nm |
| Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
| Điểm nổi bật: | worm gear slewing ring,worm gear motor |
||

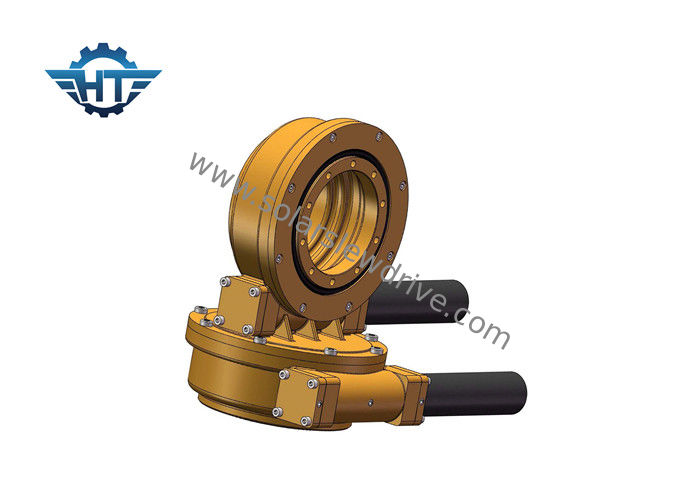

IP66 Envelop Đồng hồ cát Worm Gear Ổ trục kép cho năng lượng mặt trời tập trung gương
Sự miêu tả
Nguyên lý phát điện nhiệt tháp
Ánh sáng mặt trời hấp thụ tập trung trên đỉnh tháp và công nghệ sản xuất điện mặt trời tập trung làm nóng môi trường truyền nhiệt để tạo ra điện không cần hệ thống truyền dẫn đường ống, giảm thất thoát nhiệt, hiệu quả hệ thống cao và thuận tiện cho việc lưu trữ nhiệt. Môi trường làm việc của tháp có thể là không khí, nước hoặc hơi nước, muối nóng chảy và những thứ tương tự.
Ổ đĩa xoay được áp dụng trong CSP Tower
| tên sản phẩm | Ổ đĩa xoay SDE7 với động cơ bánh răng 43Nm 24Vdc |
| Mô-men xoắn đầu ra | 980 Nm; 723 ft.lbs |
| Mô-men xoắn đầu ra tối đa | 1938 Nm; 1429 ft.lbs |
| Mô-men xoắn thời điểm nghiêng | 7000 Nm; 5163 ft.lbs |
| Giữ mô-men xoắn | 13200 Nm; 9736 ft.lbs |
| Xếp hạng trục tĩnh | 133,20 kN; 29943 lb |
| Xếp hạng xuyên tâm tĩnh | 53 kN; 11977 lb |
| Xếp hạng trục động | 31,90 kN; 7171 lb |
| Đánh giá xuyên tâm động | 27,91 kN; 6274 lb |
| Động cơ thay thế | Động cơ điện xoay chiều 380V / 220 V; Động cơ bước; Động cơ không chổi than |
| Phong cách sản phẩm | Trục kép; Trục đơn; ĐVV / HCPV; Đĩa năng lượng mặt trời; Parabol; Tháp năng lượng mặt trời |
| Tính năng ứng dụng | Hệ thống theo dõi năng lượng mặt trời, máy móc công nghiệp |
Ổ đĩa xoay là hoàn hảo cho các tình huống yêu cầu cả mô-men xoắn giữ và quay từ cùng một hộp số. Các ứng dụng điển hình bao gồm máy theo dõi năng lượng mặt trời, tua-bin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người đàn ông, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, xử lý lốp xe, máy đào, và thang máy ô tô.
Bảng hiệu suất
| Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Mô-men xoắn nghiêng | Tải dọc trục | Tải trọng xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
| Nm | Nm | kN | kN | Nm | trình độ | Vâng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | .10.1 | Vâng | 21kg |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | .10.1 | Vâng | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | .10.1 | Vâng | 54kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | .10.1 | Vâng | 88kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | .10.1 | Vâng | 157 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 43800 | 40% | .10.1 | Vâng | 214kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | .10.1 | Vâng | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | .10.1 | Vâng | 480kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | .10.1 | Vâng | 682 kg |
Tính năng, đặc điểm
1. Mô-men xoắn cao để cải thiện an toàn của hệ thống theo dõi năng lượng mặt trời
2 . Bao ổ sâu bên trong
3 . Tiếp xúc nhiều răng để đảm bảo tải trọng cao
4 . Chức năng tự khóa
Ứng dụng
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, vv
3. Màu sắc khác nhau có sẵn dựa trên mã RAL; màu tiêu chuẩn của chúng tôi là RAL 9006.
