Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SDE7 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 380~456/ pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Kết cấu: | sâu và giun | Vật chất: | 42CrMo |
---|---|---|---|
Sự bảo đảm: | 10 năm | Ứng dụng: | Tháp CSP |
Kích thước: | Tùy chỉnh | Màu sắc: | Tùy chỉnh |
Xe máy: | 24V DC (Tùy chọn) | Kiểu: | trục kép |
Điểm nổi bật: | worm gear xoay ổ đĩa,bánh răng vòng |

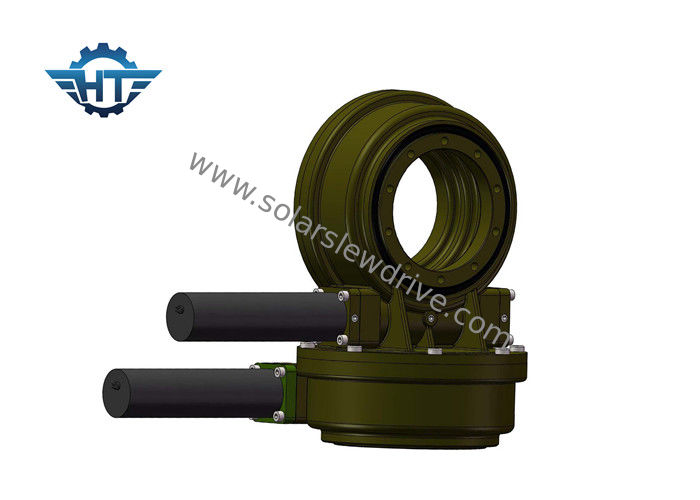

Envelop Worm Slew Drive Gearbox with IP66 Protection for Concentrated Solar Power Tower
Sự miêu tả
Hangtuo ổ quayđược bao gồm vỏ, ổ trục quay, niêm phong, sâu bao bọc với một số phụ tùng thay thế đã hoàn thiện.Chúng tôi cũng có thể sản xuất động cơ điện tử và động cơ thủy lực được sử dụng cho bộ truyền động quay vòng, có thể di chuyển cho chiều kim đồng hồ và chiều quay ngược chiều kim đồng hồ.
Hệ truyền động quay trục kép có thể được áp dụng trong tháp-trạm năng lượng mặt trời tập trung.Tower CSP sử dụng cấu trúc bể kép và nitrat nhị phân được sử dụng làm phương tiện hấp thụ nhiệt và lưu trữ nhiệt.Năng lượng mặt trời do cánh đồng heliostat quy mô lớn thu được được sử dụng để lưu trữ muối nóng chảy, sau đó muối nóng chảy được trao đổi với nước theo chỉ dẫn điều độ của lưới điện.Nhiệt độ cao và hơi nước áp suất cao được tạo ra sẽ thúc đẩy tổ máy phát tua bin tạo ra sản lượng điện liên tục, ổn định và có thể lập lịch trình.
Ưu điểm
1. Khoảnh khắc lật ngược mạnh dựa trên vòng xoay
2. Thông qua ổ sâu bao bọc
3. Truyền động tải lớn hơn để sử dụng tiếp xúc nhiều răng
4. Chức năng tự khóa tĩnh tốt hơn
Dữ liệu hiệu suất của ổ đĩa quay SDE
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
Nm | Nm | kN | kN | Nm | trình độ | Kilôgam | ||||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 54kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 157 kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 682 kg |
Ghi chú: Kích thước và thông số trên có thể được cập nhật hoặc điều chỉnh, để biết thêm kích thước và thông số chi tiết, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.
