Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HANGTUO |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE5 |
| Số lượng đặt hàng tối thiểu: | 1 máy pc |
|---|---|
| Giá bán: | 145~226 USD/PC |
| chi tiết đóng gói: | HỘP GỖ DÁN |
| Thời gian giao hàng: | 15 ~ 30 NGÀY |
| Khả năng cung cấp: | 12000 CÁI / NĂM |
| Kiểu: | Ổ đĩa xoay | Vật chất: | 42CRMN hoặc 50 triệu |
|---|---|---|---|
| ứng dụng: | Hệ thống năng lượng mặt trời | Bảo hành: | 10 năm |
| Màu: | Yêu cầu khách hàng | Kích thước: | 3 inch - 25 inch |
| Xe máy: | 347 | tính năng: | Sống thọ |
| Điểm nổi bật: | solar slew drive,slewing drive for solar tracking system |
||

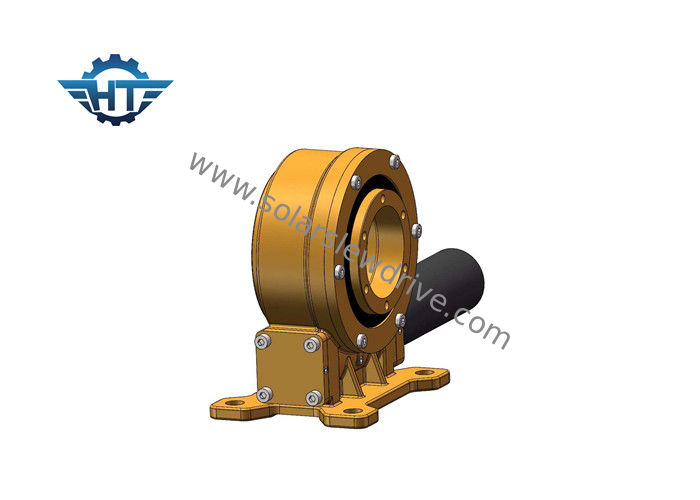

Bộ theo dõi năng lượng mặt trời trục đơn Ổ đĩa xoay nhỏ với động cơ điện 24vdc cho bộ theo dõi năng lượng mặt trời tập trung
Sự miêu tả
Slew Drive, thường được gọi là ổ worm hoặc vòng bi xoay, là một hệ thống hoàn chỉnh, sẵn sàng để cài đặt bao gồm ổ bánh răng hoặc vòng xoay, sâu, đế và vỏ hoàn toàn kín. Nó có thể được tùy chỉnh với động cơ thủy lực hoặc điện, hộp số hành tinh.
Theo dõi trạm điện quang điện bao gồm liên kết trục đơn phẳng, liên kết trục đơn xiên, trục đơn xiên và hệ thống theo dõi hai trục.
1. Liên kết trục đơn phẳng
Thích hợp cho các vĩ độ dưới 30 độ và độ dốc mặt đất dưới 12 độ.
2. Liên kết trục đơn xiên
Thích hợp cho vĩ độ trung bình đến cao, mặt đất cần phải bằng phẳng.
3. Đơn vị trục đơn xiên
Thích hợp cho vĩ độ trung bình đến cao.
4. Trục kép
Tính năng, đặc điểm
1. Xoay từ 0 ~ 180 °
2. Kết nối một động cơ lái xe ở bên trái hoặc bên phải
3. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa; do đó không cần phanh
7. Phương pháp bắt đầu và dừng dễ dàng và trôi chảy
8. Mô-men xoắn cao, thích hợp cho việc lắp đặt dọc
9. Bảo trì thấp
Thông số hiệu suất ổ đĩa dọc
| Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Nghiêng mô-men xoắn | Tải dọc trục | Tải trọng xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
| Nm | Nm | kN | kN | Nm | trình độ | Vâng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | .10.1 | Vâng | 13kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | .10.1 | Vâng | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | .10.1 | Vâng | 28kg |
| số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | .10.1 | Vâng | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | .10.1 | Vâng | 51kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | .10.1 | Vâng | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 43800 | 40% | .10.1 | Vâng | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | .10.1 | Vâng | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | .10.1 | Vâng | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | .10.1 | Vâng | 244 kg |
