Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SDE7 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | SDE7 " |
---|---|---|---|
Tỉ số truyền: | 57: 1 | Xếp hạng đầu ra mô-men xoắn: | 2000 Nm |
Giữ mô-men xoắn: | 13500 Nm | Mô-men xoắn nghiêng: | 13200 Nm |
Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
Tải dọc trục: | 34 kN | Tải trọng xuyên tâm: | 58 kN |
Điểm nổi bật: | ổ xoay cho hệ thống theo dõi năng lượng mặt trời,ổ đĩa theo dõi năng lượng mặt trời |

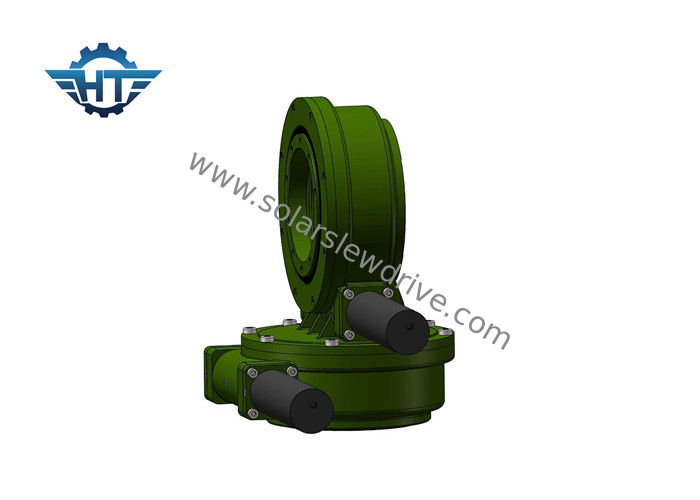

Bộ theo dõi năng lượng mặt trời trục kép Truyền động quay với động cơ giảm tốc hành tinh cho hệ thống theo dõi năng lượng mặt trời
Giới thiệu
Ổ đĩa kép 7 inch SDE7 7 inch hoàn hảo cho các tình huống cần theo dõi mặt trời mọi lúc từ mặt trời mọc đến mặt trời lặn.Nó có thể làm tăng khả năng sản xuất năng lượng.Các ứng dụng điển hình bao gồm máy theo dõi năng lượng mặt trời trục kép, nó cũng có thể được áp dụng trong các đĩa vệ tinh và radar, các máy cần di chuyển 360 độ theo cả hai hướng.
Đặc trưng
1. Bao bọc ổ sâu bên trong
2. Tiếp xúc nhiều răng để đảm bảo tải cao
3. Chức năng tự khóa
4. Có thể được kết hợp với các loại động cơ khác nhau
Bảng kỹ thuật SDE
Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
Nm | Nm | kN | kN | Nm | độ | Kilôgam | ||||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | đúng | 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | đúng | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | đúng | 54kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | đúng | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | đúng | 157 kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | đúng | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | đúng | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | đúng | 481kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | đúng | 682 kg |
Bảng chú giải thuật ngữ các thông số chính
Mô-men xoắn nghiêng: Mô men xoắn là tải trọng nhân với khoảng cách giữa vị trí của tải và trọng tâm của ổ trục quay.Nếu qorque sinh ra bởi tải trọng và khoảng cách lớn hơn mômen quay nghiêng danh định, ổ quay sẽ bị lật.
Tải trọng hướng tâm: Tải thẳng đứng lên trục của ổ trục quay
Tải dọc trục: Tải song song với trục của ổ trục quay
Giữ mô-men xoắn:Đó là mômen quay ngược Khi ổ đĩa quay ngược chiều và các bộ phận không bị hư hỏng, Mômen xoắn cực đại đạt được được gọi là mômen giữ.
Tự khóa: Chỉ khi được tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.
Đơn xin
Các ổ đĩa quay vòng có thể được sử dụng cho một loạt các ứng dụng.Các lĩnh vực triển khai bao gồm từ máy xúc và cần cẩu, khai thác lộ thiên và tuabin gió, đến ăng ten.Các lĩnh vực ứng dụng khác bao gồm kỹ thuật và hệ thống theo dõi năng lượng mặt trời.
