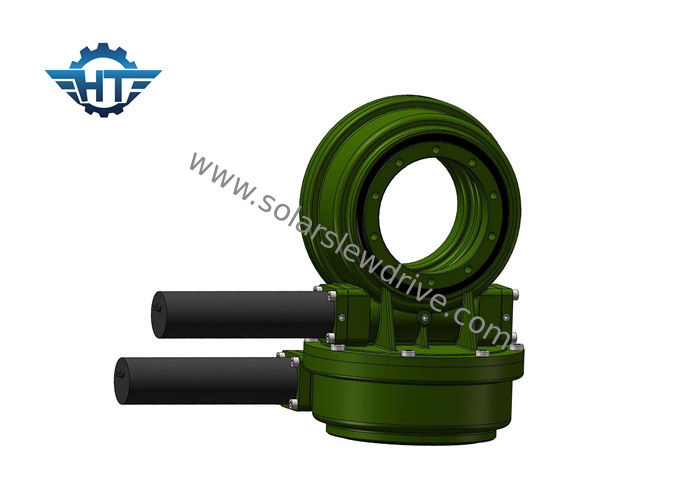

Ổ đĩa xoay mặt trời trục kép với động cơ giảm tốc hành tinh cho hệ thống theo dõi năng lượng mặt trời

Ổ đĩa xoay mặt trời trục kép với động cơ giảm tốc hành tinh cho hệ thống theo dõi năng lượng mặt trời

Ổ đĩa xoay mặt trời trục kép với động cơ giảm tốc hành tinh cho hệ thống theo dõi năng lượng mặt trời
Dual Axis Solar Slew Drive With Planetary Geared Motor For Solar Tracking System
Ổ đĩa xoay mặt trời trục kép với động cơ giảm tốc hành tinh cho hệ thống theo dõi năng lượng mặt trời
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SDE7 "
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Vật chất: 50 triệu, 42CrMo Mô hình: SDE7 "
Tỉ số truyền: 57: 1 Xếp hạng đầu ra mô-men xoắn: 2000 Nm
Giữ mô-men xoắn: 13500 Nm Mô-men xoắn nghiêng: 13200 Nm
Hiệu quả: 40% Màu chuẩn: RAL 9006
Tải dọc trục: 34 kN Tải trọng xuyên tâm: 58 kN
Điểm nổi bật:

ổ xoay cho hệ thống theo dõi năng lượng mặt trời

,

ổ đĩa theo dõi năng lượng mặt trời

Truyền động quay năng lượng mặt trời trục kép với động cơ giảm tốc hành tinh cho hệ thống theo dõi năng lượng mặt trời



Sự miêu tả



Bộ truyền động quay vòng của Hangtuo cung cấp một tỷ lệ lớn trong một giai đoạn chuyển số, được tối ưu hóa cho trọng lượng so với hiệu suất.Các ổ trục và bánh răng được lắp ráp thành một vỏ có cấu hình thấp, tự giữ lại và sẵn sàng lắp đặt, cho phép sản phẩm phản ứng với tất cả các lực hướng trục và hướng tâm, và tạo ra các mô men nghiêng được tạo ra trong các ứng dụng khó khăn nhất.Các sản phẩm có khả năng thích ứng cao này cũng có khả năng chống sốc mạnh, hiệu suất lâu dài, quay êm, bảo vệ ổ trục và các tùy chọn ổ kín.Tất cả các lợi ích kỹ thuật, kết hợp với tiêu chuẩn chất lượng hàng đầu trong ngành, làm cho các sản phẩm của Hangtuo trở thành ứng cử viên lý tưởng cho các ứng dụng nặng và quan trọng về hiệu suất.



Ổ đĩa xoay mặt trời trục kép với động cơ giảm tốc hành tinh cho hệ thống theo dõi năng lượng mặt trời 0



Nguyên lý làm việc của ổ quay



Con sâu được dẫn động bởi động cơ, làm cho vòng ngoài của vòng quay quay;vòng ngoài tạo ra mô-men xoắn thông qua mặt bích và vòng trong của vòng quay được cố định trong vỏ.Truyền động quay có tự khóa ngược vì truyền động bánh răng sâu có đặc điểm tự khóa ngược.


Biểu đồ hiệu suất của SDE


Mô hình Tỉ lệ Mô-men xoắn đầu ra định mức Mô-men xoắn nghiêng Tải dọc trục Tải xuyên tâm Giữ mô-men xoắn Hiệu quả Độ chính xác Tự khóa Cân nặng
Nm Nm kN kN Nm trình độ Đúng Kilôgam
3 " 31: 1 300 1500 3.6 15 7000 40% ≤0.1 Đúng 21kg
5 " 37: 1 650 5000 16 27 9200 40% ≤0.1 Đúng 32kg
7 " 57: 1 1750 7000 34 58 13200 40% ≤0.1 Đúng 54kg
9 " 61: 1 4300 16000 60 130 27200 40% ≤0.1 Đúng 88kg
12 " 78: 1 5600 25000 77 190 40560 40% ≤0.1 Đúng 157 kg
14 " 85: 1 6750 48000 110 230 44200 40% ≤0.1 Đúng 214kg
17 " 102: 1 9460 67000 142 390 53040 40% ≤0.1 Đúng 315kg
21 " 125: 1 16000 89000 337 640 65000 40% ≤0.1 Đúng 481kg
25 " 150: 1 21450 112000 476 950 89000 40% ≤0.1 Đúng 682 kg


 Bảng chú giải thuật ngữ các thông số chính

Mô-men xoắn nghiêng: Mô men xoắn là tải trọng nhân với khoảng cách giữa vị trí của tải và trọng tâm của ổ trục quay.Nếu qorque sinh ra bởi tải trọng và khoảng cách lớn hơn mômen quay nghiêng danh định, ổ quay sẽ bị lật.
Tải trọng hướng tâm: Tải thẳng đứng lên trục của ổ trục quay
Tải dọc trục: Tải song song với trục của ổ trục quay
Giữ mô-men xoắn:Đó là mômen quay ngược Khi ổ đĩa quay ngược chiều và các bộ phận không bị hư hỏng, Mômen xoắn cực đại đạt được được gọi là mômen giữ.
Tự khóa: Chỉ khi được tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.

Dịch vụ tùy chỉnh


1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
