Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SDE7 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Vật chất: | 50 triệu, 42CrMo | Mô hình: | SDE7 " |
|---|---|---|---|
| Tỷ lệ bánh: | 57: 1 | Xếp hạng đầu ra mô-men xoắn: | 2000 Nm |
| Giữ mô-men xoắn: | 13500 Nm | Mô-men xoắn nghiêng: | 13200 Nm |
| Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
| Tải dọc trục: | 34 kN | Tải trọng xuyên tâm: | 58 kN |
| Điểm nổi bật: | worm gear slewing ring,worm gear motor |
||

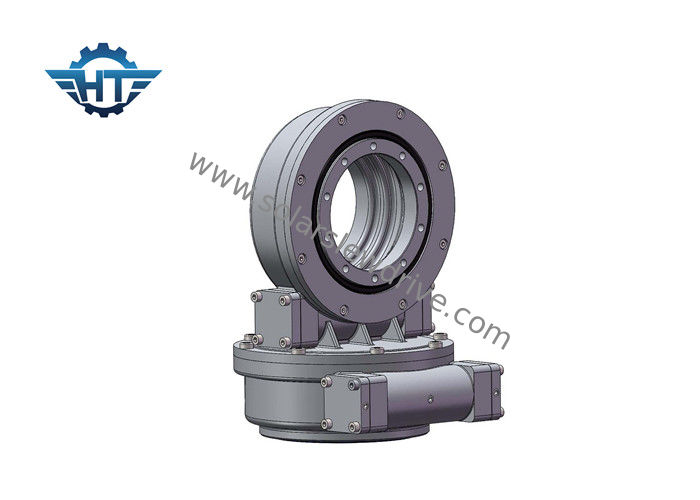

Ổ đĩa điện xoay trục kép SDE Series với động cơ 24V Dc cho hệ thống theo dõi năng lượng mặt trời
Giới thiệu
Ổ đĩa xoay trục kép là hoàn hảo cho các tình huống cần xoay cả theo chiều dọc và chiều ngang. Các ứng dụng điển hình bao gồm máy theo dõi năng lượng mặt trời trục kép, đĩa vệ tinh và radar, các máy cần di chuyển 360 độ ở cả hai hướng.
Tính năng, đặc điểm
1. Mô-men xoắn cao để cải thiện an toàn của hệ thống theo dõi năng lượng mặt trời
2 . Bao ổ sâu bên trong
3 . Tiếp xúc nhiều răng để đảm bảo tải trọng cao
4 . Chức năng tự khóa
Biểu đồ hiệu suất của SDE
| Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Mô-men xoắn nghiêng | Tải dọc trục | Tải trọng xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
| Nm | Nm | kN | kN | Nm | trình độ | Vâng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | .10.1 | Vâng | 21kg |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | .10.1 | Vâng | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | .10.1 | Vâng | 54kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | .10.1 | Vâng | 88kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | .10.1 | Vâng | 157 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 43800 | 40% | .10.1 | Vâng | 214kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | .10.1 | Vâng | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | .10.1 | Vâng | 480kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | .10.1 | Vâng | 682 kg |
Động cơ điện Gear
| Dữ liệu động cơ | Dữ liệu hành tinh | ||
| Điện áp định mức | 24 VDC | Tỉ lệ | 398: 1 |
| Đánh giá hiện tại | 1.3A | Mô-men xoắn đầu ra | 43Nm |
| Xếp hạng tốc độ | 800Rpm | Tốc độ sản xuất | 2 giờ chiều |
| Cấp bảo vệ | IP55 / 65/66 | Tiếng ồn | <60db |
Thuật ngữ của các thông số chính
Tilting Moment Torque : Torque là tải trọng nhân với khoảng cách giữa vị trí tải và tâm ổ trục. Nếu qorque được tạo ra bởi tải và khoảng cách lớn hơn mô-men xoắn thời điểm nghiêng định mức, ổ đĩa xoay sẽ bị lật.
Tải trọng xuyên tâm: Tải thẳng đứng theo trục của ổ trục
Tải trọng trục: Tải song song với trục của ổ trục
Mô -men giữ: Đó là mô-men xoắn ngược. Khi ổ đĩa quay ngược và các bộ phận không bị hỏng, mô-men xoắn tối đa đạt được được gọi là mô-men giữ.
Tự khóa: Chỉ khi được tải, ổ xoay không thể quay ngược lại và do đó được gọi là tự khóa.
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, vv
3. Màu sắc khác nhau có sẵn dựa trên mã RAL; màu tiêu chuẩn của chúng tôi là RAL 9006.
