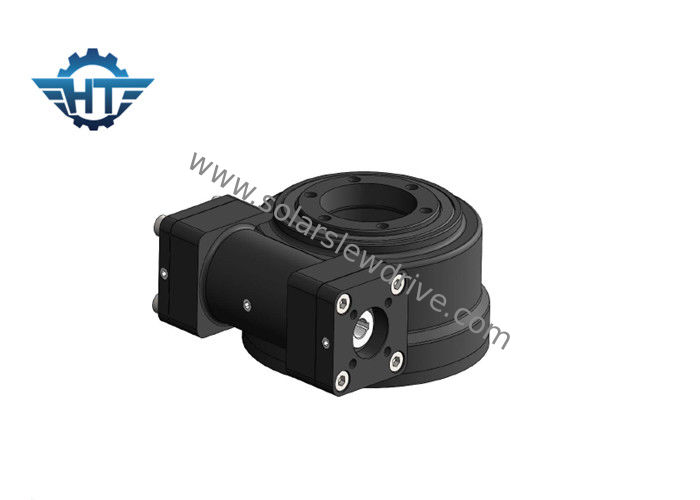

Động cơ bánh răng hành tinh nhỏ 24 VDC cho hệ thống theo dõi năng lượng mặt trời nghiêng

Động cơ bánh răng hành tinh nhỏ 24 VDC cho hệ thống theo dõi năng lượng mặt trời nghiêng

  • Động cơ bánh răng hành tinh nhỏ 24 VDC cho hệ thống theo dõi năng lượng mặt trời nghiêng
  • Động cơ bánh răng hành tinh nhỏ 24 VDC cho hệ thống theo dõi năng lượng mặt trời nghiêng
Động cơ bánh răng hành tinh nhỏ 24 VDC cho hệ thống theo dõi năng lượng mặt trời nghiêng
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SE3
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 100~1100/ pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Tỷ lệ bánh: 31: 1 Mô-men đầu ra bình thường: 533 Nm
Nguồn gốc: Thường Châu, Trung Quốc Giữ mô-men xoắn: 7000 Nm
Nghiêng mô-men xoắn: 744 Nm Xếp hạng đầu ra mô-men xoắn: 0,065 vòng / phút
Cách sử dụng: Theo dõi năng lượng mặt trời Tính năng bảo vệ: IP66
Điểm nổi bật:

solar tracker drive

,

solar slew drive

SE3 IP66 Ổ đĩa xoay nhỏ với động cơ bánh răng hành tinh 24VDC cho hệ thống theo dõi năng lượng mặt trời nghiêng

Sự miêu tả

Các ổ SE của chúng tôi cung cấp vỏ bọc được xếp hạng IP66 bảo vệ gần như hoàn toàn khỏi các hạt môi trường như bụi, bẩn, cát và thậm chí là nước. Thiết bị thử nghiệm của chúng tôi đảm bảo sản phẩm của chúng tôi có tuổi thọ 30 năm.

Một hệ thống truyền động xoay là một đơn vị được xây dựng nhỏ gọn bao gồm một con sâu, bánh răng, cơ sở, nhà, vòng bi và các phụ kiện khác. Đơn vị này mang lại những lợi thế của một thiết bị và một con sâu thành một đơn vị.

Các thông số của ổ xoay

Mô hình Tỉ lệ Xếp hạng mô-men xoắn (Nm) Mô-men xoắn nghiêng (Nm) Giữ mô-men xoắn (Nm) Tải trọng trục (kN) Tải trọng xuyên tâm (kN) Hiệu quả Chính xác (°) Tự khóa Trọng lượng (kg)
1 LẦN 32: 1 400 1000 1800 22 12 40% .10.1 Vâng 6
3 LỚN 31: 1 600 1500 3000 30 16 40% .10.1 Vâng số 8
5 LỚN 37: 1 800 6000 9200 68 27 40% .10.1 Vâng 12
7 57: 1 2000 13500 13200 132 58 40% .10.1 Vâng 21
9 61: 1 4400 45000 30800 340 130 40% .10.1 Vâng 49
12 12 78: 1 5800 54400 40560 480 190 40% .10.1 Vâng 61
14 85: 1 6550 68000 54200 680 230 40% .10.1 Vâng 63
17 LỚN 102: 1 9400 135600 65040 980 390 40% .10.1 Vâng 105
21 NGÀY 125: 1 16000 203400 81000 1600 640 40% .10.1 Vâng 149
25 LỚN 150: 1 21000 271160 89000 2400 950 40% .10.1 Vâng 204

Các động cơ khác nhau (động cơ 220 VAC, 380VAC, động cơ 12VDC, 24VDC, 48VDC, động cơ servo và động cơ bước) có thể được thiết kế theo yêu cầu của khách hàng.

Động cơ DC

1. Áp dụng cấu trúc hỗ trợ kép cho trục đầu ra để mô-men xoắn cực đại của hộp số được tăng lên rất nhiều.

2. Bánh xe mặt trời và bánh xe hành tinh được kết nối bằng spline làm tăng mô-men xoắn cực đại của hộp số và kéo dài tuổi thọ.

3. Chúng tôi sử dụng thiết bị xoắn ốc ở giai đoạn đầu vào làm cho tiếng ồn thấp anf chạy trơn tru ở tốc độ cao. Vòng bánh răng bên trong được tách ra để chúng ta có thể tạo ra nhiều tỷ lệ hơn và thiết kế linh hoạt. Hộp số và động cơ được định vị bằng cách cố định đường may bằng vít theo trục giúp tăng độ chính xác phù hợp và giảm tiếng ồn.

4. Chúng tôi sử dụng giá đỡ pin lăn bên trong bánh xe hành tinh. Chúng tôi sử dụng mài pin thay vì mài trượt để tuổi thọ của hộp số dài hơn nhiều.

5. Cấu trúc hỗ trợ kép; Mài bên trong lỗ khoan bên trong của bánh răng hành tinh làm cho độ tròn của lỗ khoan bên trong nhỏ hơn 0,003mm, chạy bằng cách lăn thay vì trượt; Độ chính xác bề mặt bánh răng HRC60; Việc áp dụng tất cả các công nghệ này đảm bảo hoạt động siêu yên tĩnh và ổn định và tuổi thọ dài hơn 10000 giờ.

Kích thước
