Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE9 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~1100 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Kiểu: | VE Slewing Drive | Vật chất: | 42CrMo hoặc 50 triệu |
---|---|---|---|
Bảo hành: | 5 ~ 10 năm | Kích thước: | 3 inch đến 25 inch |
Loại răng: | Răng xoắn | Xe máy: | AC hoặc DC hoặc Hydarulic |
Màu: | Yêu cầu khách hàng | ứng dụng: | Theo dõi năng lượng mặt trời |
Điểm nổi bật: | solar slew drive,slewing drive for solar tracking system |

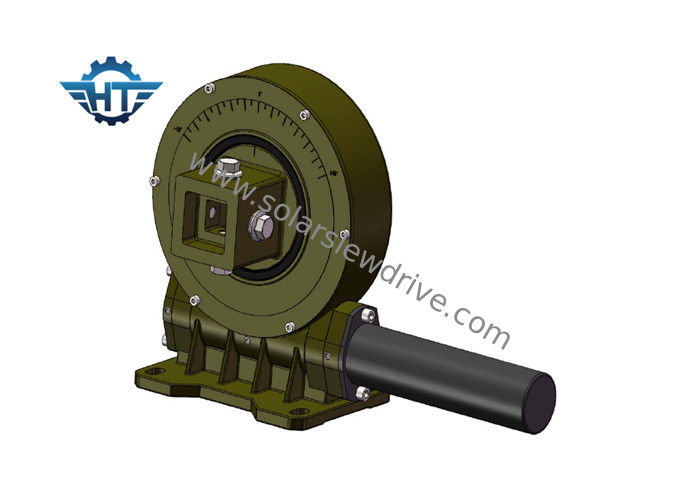

VE9 Bánh răng sâu dọc xoay với động cơ bánh răng DC DC và nhà ở kèm theo để sử dụng ngoài trời
Sự miêu tả
Ổ đĩa xoay là một cơ chế truyền động giảm tốc độ quay toàn chu kỳ với nguồn năng lượng ổ đĩa tích hợp. Nó được sử dụng như một người theo dõi ổ đĩa và cơ chế đính kèm.
Ưu điểm
1. Tính mô đun
Do mức độ tích hợp cao của ổ đĩa quay, người dùng không phải mua và xử lý từng bộ phận cấu thành thiết bị quay và ở một mức độ nhất định làm giảm quá trình chuẩn bị khi bắt đầu sản xuất sản phẩm, từ đó cải thiện đáng kể năng suất lao động.
2. bảo mật
Ổ bánh răng có đặc tính tự khóa ngược, có thể tự khóa ngược, chỉ có thể được điều khiển bởi con sâu và không thể được điều khiển bởi bánh răng sâu. Tính năng này cho phép ổ đĩa quay có thể được sử dụng rộng rãi trong nâng, làm việc trên không và các thiết bị khác, đồng thời cải thiện máy chủ của nội dung khoa học và công nghệ, nhưng cũng tăng cường đáng kể sự ổn định của hệ số an toàn vận hành và vận hành máy chủ. Ổ đĩa xoay với các sản phẩm quay truyền thống, so với việc cài đặt là đơn giản, dễ bảo trì, ở mức độ lớn hơn, tiết kiệm không gian để cài đặt.
3. Đơn giản hóa thiết kế máy chủ
So với ổ bánh răng truyền thống, ổ bánh răng sâu có thể có tỷ lệ giảm tương đối lớn, trong một số trường hợp, máy chủ có thể tiết kiệm các bộ phận giảm tốc, để giảm chi phí mua sắm cho khách hàng, nhưng cũng giảm đáng kể tỷ lệ thất bại của máy chủ.
Các ứng dụng
Các sản phẩm của chúng tôi bao gồm ổ đĩa xoay và các bộ phận liên quan, chủ yếu được áp dụng trong các hệ thống theo dõi năng lượng mặt trời trục đơn hoặc kép, xe xây dựng, máy móc cảng, xe mô-đun và hệ thống điện gió nhỏ.
Ổ đĩa / bộ giảm tốc đang được khách hàng lựa chọn từ nhà và trên tàu cho các hệ thống theo dõi nhiệt mặt trời PV / CPV / CSP do sự kết hợp của vòng xoay với trục giun đồng hồ cát, giúp tiếp xúc nhiều răng hơn, tăng mô-men xoắn và xoay trơn tru hơn. Có các kích cỡ khác nhau có sẵn từ 3 inch đến 25 inch với hơn 60 mẫu để đáp ứng cả hai yêu cầu theo dõi thường xuyên và chính xác trong các lĩnh vực theo dõi nhiệt điện mặt trời PV, CPV, CSP và năng lượng mặt trời.
Dữ liệu kỹ thuật
Thông số hiệu suất mô hình VE | ||||||||||||
Mô hình | Xếp hạng mô-men xoắn (Nm) | Giữ mô-men xoắn (Nm) | NghiêngTorque (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Tỉ lệ | Chính xác (độ) | Độ chính xác | IP | Tep làm việc (℃) | Tự khóa | Trọng lượng (kg) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 12kg |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 18kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 32kg |
số 8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 28kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 52kg |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 65kg |
14 " | 6750 | 43800 | 48000 | 110 | 230 | 85: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 88 kg |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 135 kg |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 192 kg |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | .10.1 0 | 66 | -40 + 120 | Vâng | 251 kg |
