Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE 9 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Kiểu: | Kèm | ứng dụng: | Máy móc xây dựng |
---|---|---|---|
Người lái xe: | Động cơ thủy lực | IP lớp: | IP66 |
Màu: | Như yêu cầu | Nỗ lực: | 40% |
Mô hình: | VE9 | Tỉ lệ: | 61: 1 |
Điểm nổi bật: | động cơ xoay thủy lực,bánh xoay |

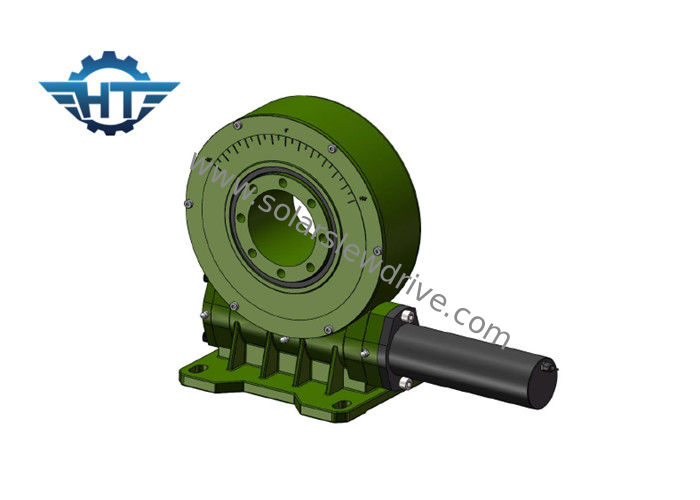

Hộp số Worm Drive VE9 với vỏ kèm theo cho hệ thống theo dõi năng lượng mặt trời trục đơn
Mô tả Sản phẩm
Thiết kế dọc là điểm sáng lớn nhất của ổ xoay Hangtuo, thiết kế dọc chủ yếu được sử dụng cho hệ thống theo dõi năng lượng mặt trời, cấu trúc đặc biệt đơn giản hóa cấu trúc phức tạp của khung hệ thống theo dõi năng lượng mặt trời trục đơn, giảm chi phí cho toàn bộ hệ thống, thiết kế dọc đang đóng một vai trò cạnh tranh hơn trong thị trường theo dõi năng lượng mặt trời.
Mô hình: | VE9 | Nguồn gốc | Thường Châu, Trung Quốc |
Nhãn hiệu | HANGTUO | Kiểu | Kèm |
Vật chất | 42CrMo, 50 triệu | Mô-men xoắn đầu ra | 2000 Nm |
Mô-men xoắn thời điểm nghiêng | 16 K Nm | Giữ mô-men xoắn | 30,5 K Nm |
Xếp hạng trục tĩnh | 60 KN | Xếp hạng xuyên tâm tĩnh | 130 KN |
Xếp hạng trục động | 30 KN | Đánh giá xuyên tâm động | 65 KN |
Tỉ số truyền | 37: 1 | Hiệu quả | 40% |
Các ứng dụng
Ứng dụng ổ đĩa xoay phổ biến nhất cho ổ đĩa xoay hai trục điều khiển máy theo dõi năng lượng mặt trời trục kép, chẳng hạn như máy bay trực thăng và quang điện tập trung (CPV), và các món ăn vệ tinh hoặc radar. Các ứng dụng khác bao gồm thang máy ô tô, định vị cánh tay robot và thiết bị sân khấu.
Thông số kỹ thuật định vị trục kép SDE
Đặc tính
1. Thiết kế kín dọc với đầu ra đơn hoặc đôi.
2. Sử dụng bánh răng đồng hồ cát, tiếp xúc nhiều răng, truyền mô-men xoắn cao để chịu được tải trọng lớn hơn.
Thông số của dòng VE
Mô hình | Tỉ lệ | Xếp hạng mô-men xoắn (Nm) | Mô-men xoắn nghiêng (Nm) | Giữ mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | .10.1 | Vâng | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | .10.1 | Vâng | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | .10.1 | Vâng | 32 |
số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | .10.1 | Vâng | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | .10.1 | Vâng | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | .10.1 | Vâng | 65 |
14 " | 85: 1 | 5600 | 48000 | 43800 | 110 | 230 | 40% | .10.1 | Vâng | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | .10.1 | Vâng | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | .10.1 | Vâng | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | .10.1 | Vâng | 251 |
