Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE9 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Vật chất: | 50 triệu, 42CrMo | Mô hình: | VE9 |
|---|---|---|---|
| Tỉ số truyền: | 61: 1 | Xếp hạng đầu ra mô-men xoắn: | 7320 Nm |
| Giữ mô-men xoắn: | 55000 Nm | Mô-men xoắn nghiêng: | 16300 Nm |
| Hiệu quả: | 40% | tóm lược: | ≤0,1 ° |
| Điểm nổi bật: | động cơ xoay thủy lực,bánh xoay |
||

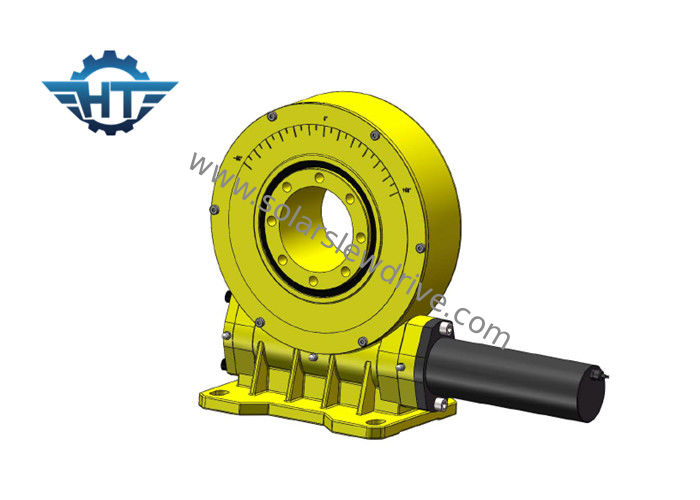

Đầu ra hình vuông 110mm VE9 Solar Slew Drive, Dễ dàng lắp đặt và bảo trì cho hệ thống theo dõi PV
Sự miêu tả
Bộ truyền động quay vòng bánh răng giun là giải pháp tối ưu và tiết kiệm chi phí nhất cho bộ theo dõi PV một trục.Chúng được thiết kế, thử nghiệm và đảm bảo về độ chính xác và hiệu suất trong thời gian sử dụng thực địa là 30 năm.
So với các bộ theo dõi PV cố định chỉ có thể tạo ra mức năng lượng cao nhất khi mặt trời ở góc tối ưu so với bảng điều khiển, các bộ theo dõi PV có thể hướng trực tiếp về phía mặt trời từ lúc mặt trời mọc đến mặt trời lặn.
Dữ liệu kỹ thuật của VE quay tay lái xe
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
Ưu điểm
1. Xoay ± 60 °, dừng cứng / giới hạn cứng bên trong ổ đĩa trong trường hợp phần mềm điều khiển bị lỗi
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được nhà sản xuất thiết lập trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
