Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SE 3 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Tỷ lệ bánh: | 31: 1 | Kiểu: | Kèm |
|---|---|---|---|
| ứng dụng: | năng lượng mặt trời | Người lái xe: | động cơ thủy lực |
| IP lớp: | IP66 | Màu: | như yêu cầu |
| Nỗ lực: | 40% | Phản ứng dữ dội: | 0,1 độ |
| Điểm nổi bật: | solar tracker drive,slewing drive for solar tracking system |
||

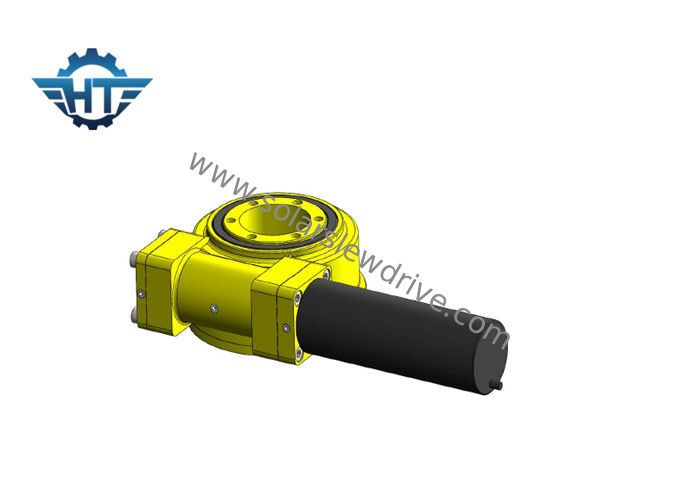

SE Worm Geared Trục xoay truyền động với độ chính xác cao cho sử dụng công nghiệp và hệ thống năng lượng mặt trời tập trung
Sự miêu tả
Theo dõi năng lượng mặt trời phải có chuyển động trơn tru, chậm và mạnh mẽ. Theo dõi nên có độ chính xác vị trí cao và độ tin cậy cao. Những yêu cầu này có thể đạt được bởi các trình điều khiển được thiết kế đặc biệt được gọi là trình điều khiển xoay.
Độ chính xác: 0,1 độ
Có sẵn: 3 inch - 12 inch
Lắp đặt ngang
Nên gắn các ổ đĩa xoay ngược trên trục phương vị trong các ứng dụng năng lượng mặt trời để bảo vệ tốt hơn và thêm bảo vệ cho trục độ cao. Đối với các ứng dụng khác, hướng lắp đặt phải dựa trên đánh giá mức độ bảo vệ và sẽ tốt hơn để bảo vệ tốt hơn.
Cài đặt dọc
Chúng tôi khuyên nên gắn các ổ đĩa xoay đề cập đến việc vẽ ngược lên trong các ứng dụng năng lượng mặt trời để bảo vệ tốt hơn. Đối với các ứng dụng khác, hướng lắp đặt phải dựa trên đánh giá mức độ bảo vệ và sẽ tốt hơn để bảo vệ tốt hơn.
Chi tiết
1. Bằng cách sử dụng vòng bi xoay làm thành phần cốt lõi của nó, ổ đĩa xoay có thể chịu lực dọc trục, lực hướng tâm và mô men nghiêng đồng thời.
2. Ổ đĩa xoay được ứng dụng rộng rãi trong các xe kéo mô-đun, tất cả các loại cần cẩu, nền tảng làm việc trên không, hệ thống theo dõi năng lượng mặt trời và hệ thống điện gió.
3. Hộp số điện và hành tinh có thể được thiết kế theo yêu cầu của khách hàng.
4. Ổ đĩa xoay có ưu điểm là tiết kiệm không gian trong các cơ sở, khả năng tải tối đa trong một thiết kế nhỏ gọn, tuổi thọ rộng, giảm chi phí bảo trì, v.v.
Thông số hiệu suất của dòng SE
| Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Nghiêng mô-men xoắn | Giữ mô-men xoắn | Tải dọc trục | Tải trọng xuyên tâm | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
| Nm | Nm | Nm | kN | kN | trình độ | Vâng | Kilôgam | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | .10.1 | Vâng | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | .10.1 | Vâng | 9 |
| 5 " | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | .10.1 | Vâng | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | .10.1 | Vâng | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | .10.1 | Vâng | 44 |
| 12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | .10.1 | Vâng | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 43800 | 680 | 230 | 40% | .10.1 | Vâng | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | .10.1 | Vâng | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | .10.1 | Vâng | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | .10.1 | Vâng | 182 |
Bản vẽ kết cấu
1. Cơ sở nhà ở
2. Vòng xoay
3. Đường đua
4. Con dấu
5. Tấm trên cùng
6. Lái xe (động cơ thủy lực / động cơ điện tử)
7. Bộ chuyển đổi động cơ
8. Vòng chữ O
9. Lỗ đầu vào
10. Trục đối diện với động cơ
11. Mũ kết thúc
12. Bìa
13. Bộ mã hóa
