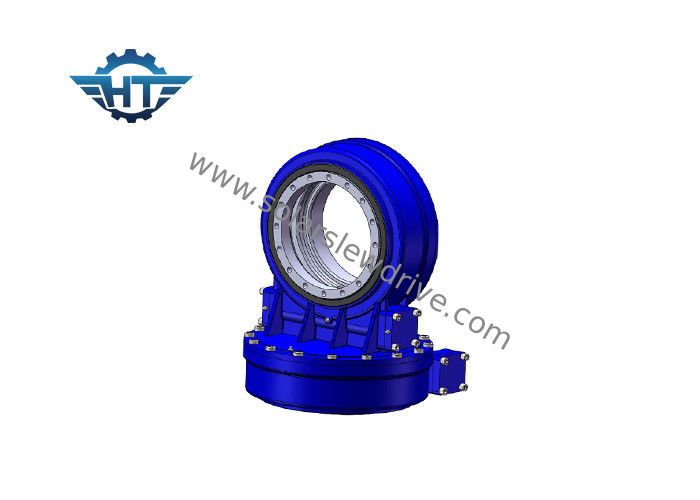

IP66 Dual Slew Drive Drive SDE3 Model Worm Gear Slew Drive For Solar Solar System

IP66 Dual Slew Drive Drive SDE3 Model Worm Gear Slew Drive For Solar Solar System

  • IP66 Dual Slew Drive Drive SDE3 Model Worm Gear Slew Drive For Solar Solar System
  • IP66 Dual Slew Drive Drive SDE3 Model Worm Gear Slew Drive For Solar Solar System
IP66 Dual Slew Drive Drive SDE3 Model Worm Gear Slew Drive For Solar Solar System
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SDE3 "
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Vật chất: 50 triệu, 42CrMo Loạt: SDE3
Đường kính ngoài: 3 đến 25 inch Tùy chọn thiết bị: Bánh răng bên ngoài
Sự bảo đảm: 3 năm OEM: Có sẵn
Hỗ trợ kỹ thuật: Cả cuộc đời Ứng dụng: Hệ thống theo dõi năng lượng mặt trời
Điểm nổi bật:

ổ đĩa xoay

,

ổ đĩa sâu

Ổ đĩa quay trục kép IP66 Ổ đĩa quay bánh răng kiểu hình SDE3 cho hệ thống theo dõi năng lượng mặt trời



Sự miêu tả



Lý do cho các sự cố thường gặp của ổ quay bánh răng sâu

1. Bộ giảm tốc nóng lên và rò rỉ dầu.Để nâng cao hiệu quả, hộp giảm tốc bánh răng sâu thường sử dụng kim loại màu làm bánh răng sâu, sâu là sử dụng thép cứng hơn.Bởi vì nó là một truyền động ma sát trượt, hoạt động sẽ sinh ra nhiều nhiệt hơn, do đó, bộ giảm tốc giữa các bộ phận và con dấu của sự giãn nở nhiệt chênh lệch, do đó, trong bề mặt phối hợp để tạo thành một khe hở, chất lỏng bôi trơn do tăng nhiệt độ mỏng, dễ gây rò rỉ.

Có bốn lý do chính cho tình trạng này:

1) vị trí của vật liệu không hợp lý,

2) chất lượng kém của bề mặt của bề mặt ma sát chia lưới,

3) sự lựa chọn không chính xác của việc bổ sung dầu bôi trơn;

4) chất lượng lắp ráp và môi trường sử dụng kém.



2. Độ mòn bánh răng giun.Bánh xe giun thường sử dụng đồng thiếc, vật liệu con sâu được ghép nối với thép 45 được làm cứng đến HRC4555, hoặc 40Cr được làm cứng HRC5055 sau khi mài qua máy mài sâu đến độ nhám Ra0,8μm.Hộp số bị mài mòn chậm trong quá trình hoạt động bình thường, một số bộ giảm tốc có thể sử dụng trên 10 năm.Nếu mòn nhanh, chúng ta phải xem xét lựa chọn có chính xác không, có hoạt động quá tải không, cũng như vật liệu sâu, chất lượng lắp ráp hoặc môi trường hoạt động và các lý do khác.



3. Độ mòn bánh răng xiên nhỏ.Nói chung xảy ra trong việc lắp đặt bộ giảm tốc theo phương thẳng đứng, chủ yếu liên quan đến lượng chất bôi trơn được thêm vào và các loại dầu.Khi lắp thẳng đứng rất dễ gây ra tình trạng không đủ dầu bôi trơn.Khi ngừng hoạt động, mất dầu giữa ổ quay động cơ, các bánh răng không thể nhận được sự bảo vệ bôi trơn thích hợp.Khi bộ giảm tốc khởi động, các bánh răng bị mòn cơ học hoặc thậm chí bị hỏng do không được bôi trơn hiệu quả.



4. Vòng bi giun bị hỏng.

Trong trường hợp hỏng hóc, ngay cả khi hộp số được làm kín tốt, người ta thường thấy dầu hộp số trong hộp giảm tốc bị nhũ hóa, ổ trục bị rỉ sét, ăn mòn, hư hỏng.Đó là do sau một thời gian hoạt động, nhiệt độ của dầu bánh răng tăng lên và nguội đi sau khi nước ngưng tụ có lẫn nước.Tất nhiên, nó cũng liên quan mật thiết đến chất lượng vòng bi và quy trình lắp ráp.



Giải pháp cho các vấn đề chung của ổ quay



1. đảm bảo chất lượng của lắp ráp.Bạn có thể mua hoặc chế tạo một số công cụ đặc biệt.Khi tháo và lắp các bộ phận của bộ giảm tốc, cố gắng tránh va đập với các dụng cụ khác như búa.Khi thay thế các bánh răng và bánh răng sâu, hãy cố gắng sử dụng các bộ phận ban đầu và thay thế chúng theo cặp;khi lắp ráp trục đầu ra, chú ý đến Dung sai phù hợp;sử dụng chất giải phóng hoặc dầu dan đỏ để bảo vệ trục rỗng tránh mài mòn và rỉ sét hoặc phù hợp với quy mô diện tích, khó tháo lắp trong quá trình bảo dưỡng.



2. Lựa chọn chất bôi trơn và phụ gia.Bộ truyền động bánh răng sâu thường sử dụng dầu bánh răng 220 #.Đối với xe tải hạng nặng có tải trọng lớn, khởi động thường xuyên và môi trường sử dụng không tốt có thể sử dụng một số phụ gia dầu bôi trơn để dầu hộp số vẫn bám trên bề mặt bánh răng khi hộp giảm tốc ngừng chạy, tạo thành lớp bảo vệ.Màng được hình thành để ngăn chặn tải nặng, tốc độ thấp, mô-men xoắn cao và tiếp xúc trực tiếp giữa các kim loại khi khởi động.Phụ gia chứa chất điều chỉnh phốt và chất chống rò rỉ để giữ cho phớt mềm và đàn hồi, giảm rò rỉ dầu hiệu quả.



3. Lựa chọn vị trí lắp của các ổ quay.Nếu có thể, không được lắp đặt theo chiều dọc.Khi lắp đặt theo phương thẳng đứng, lượng dầu bôi trơn cho vào nhiều hơn so với lắp đặt theo phương ngang, có thể gây sinh nhiệt và rò rỉ dầu của hộp giảm tốc.



4. Thiết lập hệ thống bảo dưỡng bôi trơn.Bộ giảm tốc có thể được duy trì theo nguyên tắc "năm bộ" của công việc bôi trơn.Mỗi ổ quay đều có người chịu trách nhiệm kiểm tra thường xuyên và tìm xem có rõ ràng việc tăng nhiệt độ hay không.Nếu nhiệt độ vượt quá 40 ° C hoặc nhiệt độ dầu vượt quá 80 ° C, chất lượng của dầu sẽ giảm xuống.Khi phát hiện thấy nhiều bột đồng trong dầu và phát ra tiếng ồn bất thường, hãy ngừng sử dụng ngay, sửa chữa kịp thời, khắc phục sự cố và thay dầu.Khi tiếp nhiên liệu, hãy chú ý đến lượng dầu để đảm bảo rằng bộ phận bánh răng được bôi trơn thích hợp.



Bảng dữ liệu của ổ đĩa trượt trục kép SDE



Mô hình Tỉ lệ Mô-men xoắn đầu ra định mức (Nm) Mô-men xoắn nghiêng (Nm) Mô-men xoắn giữ (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Hiệu quả Độ chính xác (°) Tự khóa Trọng lượng (kg)
3 " 31: 1 600 1500 5800 10 15 40% ≤0,1 Đúng 25
5 " 37: 1 800 6000 9200 16 27 40% ≤0,1 Đúng 34
7 " 57: 1 2000 7500 13200 34 58 40% ≤0,1 Đúng 56
9 " 61: 1 4300 16000 27200 60 130 40% ≤0,1 Đúng 92
12 " 78: 1 5800 25000 40560 77 190 40% ≤0,1 Đúng 160
14 " 85: 1 6750 48000 44200 110 230 40% ≤0,1 Đúng 224
17 " 102: 1 9460 67000 53040 142 390 40% ≤0,1 Đúng 320
21 " 125: 1 16000 89000 65000 337 640 40% ≤0,1 Đúng 492
25 " 150: 1 21450 112000 89000 476 950 40% ≤0,1 Đúng 705
