Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SE21 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | SE21 " |
---|---|---|---|
Tỉ số truyền: | 125: 1 | Xếp hạng đầu ra mô-men xoắn: | 16 kNm |
Mô-men xoắn nghiêng: | 205 kNm | Hiệu quả: | 40% |
Màu sắc: | RAL 9006 hoặc theo yêu cầu | ||
Điểm nổi bật: | worm drive gearbox,worm gear slewing ring |

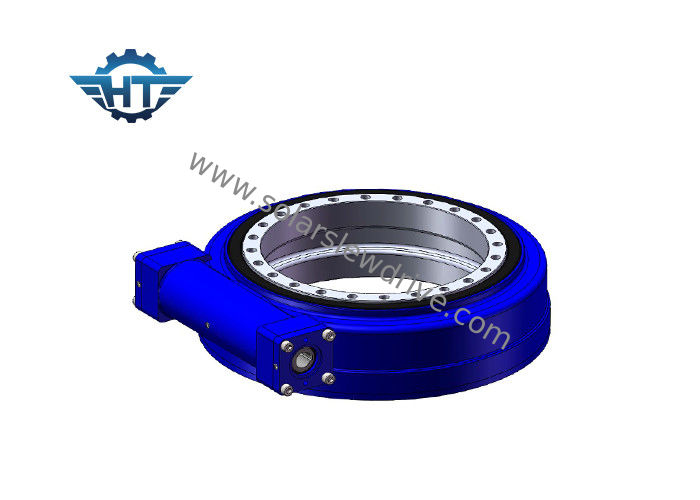

21 inch Worm Gear kèm theo Ổ đĩa xoay, Ổ đĩa nhỏ cho Robot tự động hóa
Sự miêu tả
Đặc điểm cơ chế bánh giun
1. Có thể có được một tỷ số truyền lớn, nhỏ gọn hơn so với cơ cấu bánh răng xiên trục so le
2. Bề mặt răng chia lưới hai bánh xe để tiếp xúc đường truyền, khả năng chịu lực của nó cao hơn nhiều so với cơ cấu bánh răng xiên trục so le
3. Worm drive is equivalent to spiral transmission; 3. Ổ giun tương đương với truyền xoắn ốc; it is multi-tooth meshing transmission, so the transmission is smooth, low noise Đó là truyền dẫn chia lưới nhiều răng, vì vậy việc truyền tải trơn tru, ít tiếng ồn
4. Self-locking. 4. Tự khóa. When the guide angle of the worm is less than the equivalent friction angle between the meshing teeth, the mechanism has feature of self-locking; Khi góc dẫn của con sâu nhỏ hơn góc ma sát tương đương giữa các răng chia lưới, cơ chế có tính năng tự khóa; it can realize the reverse self-locking, that is to say, only the worm to drive the worm wheel. Nó có thể nhận ra việc tự khóa ngược, nghĩa là chỉ con sâu để lái bánh xe sâu. With this feature, the worm mechanism used in heavy machinery can play a safety protection role. Với tính năng này, cơ chế sâu được sử dụng trong máy móc hạng nặng có thể đóng vai trò bảo vệ an toàn.
5. Low transmission efficiency, serious wear. 5. Hiệu suất truyền thấp, hao mòn nghiêm trọng. When the worm gear is engaged in transmission, the relative sliding speed between the meshing teeth is large, so the friction loss is large and the efficiency is low. Khi bánh răng sâu tham gia truyền, tốc độ trượt tương đối giữa các răng chia lưới là lớn, do đó tổn thất ma sát lớn và hiệu quả thấp. On the other hand, relative sliding speed ambassador tooth surface wear is serious and over heat, in order to dissipate heat and reduce wear, often the use of more expensive anti-friction and abrasion resistance of better materials and good lubrication device, so the cost is higher Mặt khác, mài mòn bề mặt răng của đại sứ tốc độ trượt tương đối nghiêm trọng và quá nhiệt, để tản nhiệt và giảm mài mòn, thường sử dụng chất chống ma sát và mài mòn đắt tiền hơn của vật liệu tốt hơn và thiết bị bôi trơn tốt, do đó chi phí cao hon
6. Lực dọc trục giun lớn
Mô tả sản phẩm
Nơi xuất xứ: Giang Tô, Trung Quốc (Đại lục)
Tên thương hiệu: Hangtuo
Xếp hạng trục tĩnh:1600 KN
Xếp hạng xuyên tâm tĩnh: 640 KN
Xếp hạng trục động: 385 KN
Đánh giá xuyên tâm động: 335 KN
trạng thái: Còn mới
Mô-men xoắn đầu ra: 16 kNm
Tỷ lệ bánh răng: 125: 1
Mô-men xoắn mô men nghiêng: 205 KN.m
Giữ mô-men xoắn: 105 KN.m
Động cơ:Động cơ thủy lực 125CC, 160CC, 200CC
Dịch vụ hậu mãi cung cấp: Kỹ sư có sẵn cho máy móc dịch vụ ở nước ngoài
Ổ đĩa xoay Hangtuo và ổ trục / vòng xoay có thể được sử dụng cho các thiết bị xây dựng và hệ thống robot tự động hóa, chẳng hạn như cần cẩu gắn trên xe tải, carnes ngoài khơi, máy xúc.
Ưu điểm
1. Khoảnh khắc lật ngược mạnh mẽ
2. Thông qua ổ giun bao bọc
3. Tiếp xúc nhiều răng, khả năng chịu tải cao
4. Chức năng tự khóa
Đề nghị ổ xoay
Nhà ổ đĩa kèm theo | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
Ổ đĩa nhà ở kèm theo chính xác | ZE3 | ZE5 | ZE7 | ZE9 | ||||
Worm gear slewing drive | WE1 | WE3 | WE5 | WE7 | WE9 | |||
Ổ trục xoay kép | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
Ổ đĩa dọc kèm theo | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
