Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SE7 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Mô hình: | 7 inch | Tỉ số truyền: | 57: 1 |
---|---|---|---|
Hiệu quả: | 40% | tóm lược: | dưới 0,1 độ |
Người lái xe: | động cơ điện / động cơ thủy lực / động cơ servo | Kiểu: | Gắn dọc |
Ứng dụng: | Ứng dụng công nghiệp và OEM | Màu sắc: | Như yêu cầu |
Điểm nổi bật: | worm gear xoay ổ đĩa,bánh răng vòng |

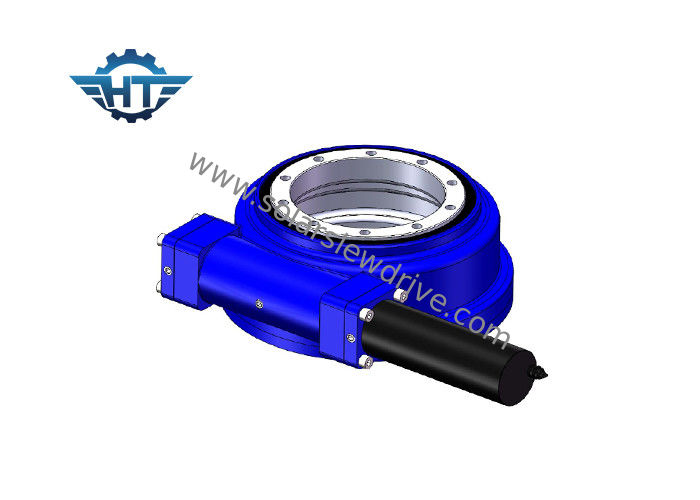

SE7 "Truyền động bánh răng giun với phản ứng dữ dội tuyệt vời với động cơ giảm tốc cho trạm tập trung hình parabol
Mô tả Sản phẩm
Sản phẩm có thể được sử dụng cho vận tải tấm phẳng, cần trục và cần trục cột đơn, nâng hạ, với cần trục ô tô, phương tiện bay trên không, năng lượng mặt trời hành trình trong ngày, thiết bị tự động hóa và các thiết bị cơ khí khác.Trong ngành sản xuất điện quang năng lượng mặt trời, các bộ truyền động quay vòng thường được trang bị động cơ hành tinh DC hoặc động cơ giảm tốc AC, và động cơ thủy lực được sử dụng làm hệ thống truyền động điện trên máy xây dựng.
Kích thước của ổ quay là khác nhau và mô hình thông số kỹ thuật của nó được phân chia dựa trên đường kính rãnh gần đúng của ổ quay: WD-080, WD-0130, WD-0170, WD-0223, WD-0343, WD-0419, WD-0478, WD-0625 và các thông số kỹ thuật khác.Tiêu chuẩn đặt tên của mô hình trong nước là theo đường kính mương gần đúng của vòng bi quay, tính bằng inch (1 inch = 25,4mm), được chia thành: SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, SE25 và các thông số kỹ thuật khác.Đại diện "WD" trong chú thích mẫu nước ngoài có nghĩa là: chữ viết tắt của Worm và drive và "SE" trong chú thích mẫu trong nước: chữ viết tắt của Slewing và Enclose.Bất kể phương pháp đặt tên nào, kích thước lắp đặt tương ứng và các thông số hoạt động của mỗi mô hình đều giống nhau.
Các thông số của SE Slewing Drives
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Đúng | số 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Đúng | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Đúng | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 204 |
