Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SDE5 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo, QT | Mô hình: | hai trục 7 inch |
---|---|---|---|
Tỉ số truyền: | 57: 1 | Mô-men xoắn đầu ra: | 0,8 kNm |
Giữ mô-men xoắn: | 6 kNm | Mô-men xoắn nghiêng: | 9,2 km |
Hiệu quả: | 40% | Làm việc tạm thời.: | -30 ℃ ~ + 120 ℃ |
Điểm nổi bật: | ổ đĩa xoay,ổ đĩa sâu |

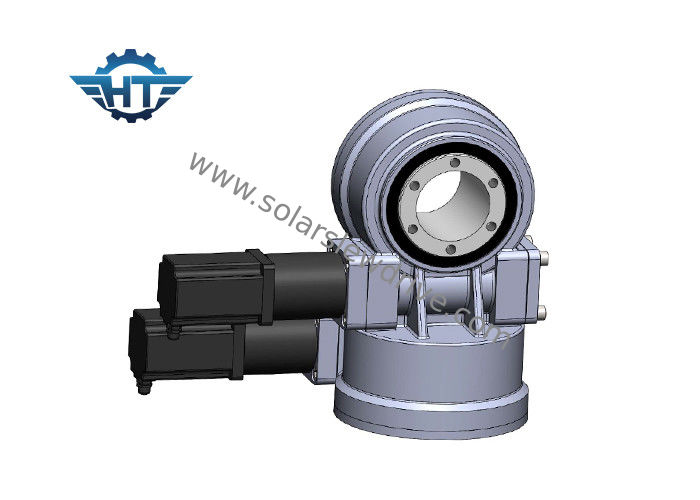

Vỏ bọc kèm theo Bộ truyền động quay bánh răng 5 inch Worm cho hệ thống theo dõi năng lượng mặt trời trục kép và vệ tinh
Sự miêu tả
Ổ trục quay là một sản phẩm nâng cấp của ổ trục quay, thường bao gồm ổ trục sâu, ổ trục quay kiểu turbo, vỏ và nguồn điện.Vỏ bọc sử dụng thép đúc chất lượng cao có độ bền rất cao, bánh răng sâu sử dụng 42CrMo và thấm nitơ ion phát sáng, độ bền chống mài mòn cao hơn, độ cứng cao hơn và tuổi thọ lâu hơn so với vật liệu thấm nitơ khí truyền thống trong nước 50Mn và các vỏ bọc trong nước khác sâu.
Dữ liệu kỹ thuật sản xuất
Mô hình: SDE7
Xuất xứ: Thường Châu, Trung Quốc
Thương hiệu: HT
Loại: Kèm theo
Vật chất: 42CrMo, 50Mn
Mô-men xoắn đầu ra: 800N.m
Mô-men xoắn nghiêng: 6000 Nm
Mô-men xoắn giữ: 9200 Nm
Xếp hạng trục tĩnh: 133 KN
Xếp hạng xuyên tâm tĩnh: 53 KN
Xếp hạng trục động: 32 KN
Xếp hạng xuyên tâm động: 28KN
Tỷ lệ bánh răng: 57: 1
Hiệu quả: 40%
Hangtuo ổ quayđược bao gồm vỏ, ổ trục quay, niêm phong, sâu bao bọc với một số phụ tùng thay thế đã hoàn thiện.Chúng tôi cũng có thể sản xuất động cơ điện tử và động cơ thủy lực được sử dụng cho bộ truyền động quay vòng, có thể di chuyển theo chiều kim đồng hồ và quay ngược chiều kim đồng hồ.
Ưu điểm
1. Khoảnh khắc lật ngược mạnh dựa trên vòng xoay
2. Thông qua ổ sâu bao bọc
3. Truyền động tải lớn hơn để sử dụng tiếp xúc nhiều răng
4. Chức năng tự khóa tĩnh tốt hơn
Biểu đồ hiệu suất của SDE Series
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Đúng | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Đúng | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 705 |
Ghi chú: Kích thước và thông số trên có thể được cập nhật hoặc điều chỉnh, để biết thêm kích thước và thông số chi tiết, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.
Phân loại & Bản vẽ
Thường có loại trục đơn;loại trục kép, loại dọc và loại sâu kép từ 3 đến 25 inch, để biết chi tiết xin liên hệ với chúng tôi để có bản vẽ bán hàng.
