Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SE9 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Mô hình: | 9 inch | Tỷ lệ bánh: | 61: 1 |
---|---|---|---|
Hiệu quả: | 40% | Kiểu: | Nằm ngang |
ứng dụng: | Năng lượng mặt trời | Dịch vụ OEM: | Có sẵn |
Xuất xứ: | Thường Châu, Trung Quốc | Người lái xe: | Động cơ 24vdc |
Điểm nổi bật: | động cơ xoay thủy lực,bánh xoay |

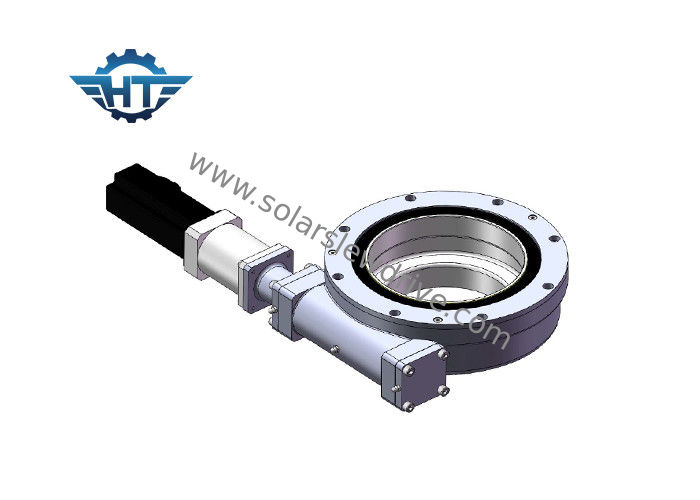

Theo dõi ổ đĩa mặt trời mặt trời với sơn bột nhựa cấp IP66 cho nhà máy năng lượng mặt trời
Sự miêu tả
Có nhiều loại ổ đĩa xoay, có thể được lựa chọn có tính đến các yếu tố sau.
1. Khả năng chịu tải, hướng và tính chất: Ổ đĩa xoay phù hợp với tải trọng nhẹ, và ổ lăn phù hợp với tải nặng và tải trọng va đập. Khi ổ lăn chịu tải trọng trục thuần, ổ trục thường được chọn và khi ổ lăn chịu tải trọng xuyên tâm, ổ bi rãnh sâu hoặc ổ lăn hình trụ ngắn thường được chọn, và khi thiết bị quay Tiếp xúc với tải trọng xuyên tâm thuần túy, cũng có một tải trọng trục nhỏ, bạn có thể chọn ổ bi rãnh sâu, ổ bi tiếp xúc góc, vòng bi lăn hình nón và bóng định tâm hoặc vòng bi lăn định tâm. Khi tải trọng trục lớn, có thể chọn góc tiếp xúc của vòng bi tiếp xúc góc và vòng bi lăn hình côn, hoặc sử dụng vòng bi hướng tâm và vòng bi lực đẩy, đặc biệt phù hợp với tải trọng trục cực cao hoặc yêu cầu đặc biệt với trục lớn độ cứng.
2. Tốc độ cho phép: Đối với các loại trình điều khiển khác nhau của ổ đĩa xoay, nói chung, vòng bi có ma sát nhỏ và khả năng làm nóng thấp phù hợp với tốc độ cao. Thiết kế nên cố gắng để vòng bi lăn quay hoạt động trong điều kiện dưới tốc độ quay cuối cùng của chúng.
3. Độ cứng: Khi vòng bi của bộ truyền động xoay chịu tải, vòng bi và vị trí tiếp xúc của thân lăn sẽ tạo ra biến dạng đàn hồi, lượng biến dạng tỷ lệ với tải và tỷ lệ của nó xác định kích thước độ cứng của ổ trục. Độ cứng của ổ trục nói chung có thể được cải thiện bằng cách siết trước ổ đỡ. Ngoài ra, trong thiết kế hỗ trợ ổ trục, xem xét sự kết hợp và bố trí vòng bi cũng có thể cải thiện độ cứng hỗ trợ ổ trục.
4. Hiệu suất điều chỉnh và lỗi cài đặt: Sau khi ổ trục được nạp vào vị trí làm việc, cài đặt và định vị kém sẽ do lỗi sản xuất. Tại thời điểm này, do việc đánh bắt trục và giãn nở nhiệt và các lý do khác, ổ trục chịu quá nhiều tải trọng, gây ra thiệt hại sớm. Vòng bi định tâm tự động có thể tự khắc phục các lỗi do lỗi cài đặt và do đó phù hợp cho các mục đích sử dụng đó.
5. Lắp đặt và tháo gỡ ổ đĩa xoay: vòng bi lăn, vòng bi lăn và vòng bi côn, v.v., thuộc vòng trong và vòng ngoài có thể tách rời các loại vòng bi (nghĩa là vòng bi tách rời), dễ lắp đặt và tháo rời .
Thông số của SE Series
Mô hình | Tỉ lệ | Xếp hạng mô-men xoắn (Nm) | Mô-men xoắn nghiêng (Nm) | Giữ mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Chính xác (°) | Tự khóa | Trọng lượng (kg) |
1 LẦN | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | .10.1 | Vâng | 6 |
3 LỚN | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | .10.1 | Vâng | số 8 |
5 LỚN | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | .10.1 | Vâng | 12 |
7 | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | .10.1 | Vâng | 21 |
9 | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | .10.1 | Vâng | 49 |
12 12 | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | .10.1 | Vâng | 61 |
14 | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | .10.1 | Vâng | 63 |
17 LỚN | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | .10.1 | Vâng | 105 |
21 NGÀY | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | .10.1 | Vâng | 149 |
25 LỚN | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | .10.1 | Vâng | 204 |
