Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SE, VE |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 100~1100/ pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Kiểu: | Ổ trục xoay đơn | Lớp học an toàn: | IP65 |
|---|---|---|---|
| Chứng nhận: | ISO, CE | Tính năng bảo vệ: | Kèm |
| Vật chất: | 42CrMo hoặc 50 triệu | Bảo hành: | 5 ~ 10 năm |
| Kích thước: | 3 inch đến 25 inch | ứng dụng: | Theo dõi công nghiệp, năng lượng mặt trời |
| Điểm nổi bật: | ổ xoay cho hệ thống theo dõi năng lượng mặt trời,ổ đĩa xoay cho theo dõi năng lượng mặt trời |
||

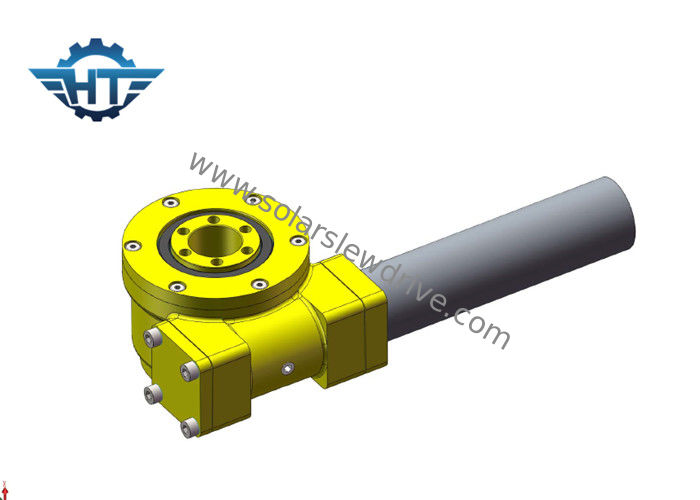

Ổ đĩa theo dõi năng lượng mặt trời chống rỉ sét gắn với động cơ bánh răng hành tinh DC được áp dụng trong máy theo dõi năng lượng mặt trời phẳng
Sự miêu tả
Thiết kế cơ học của máy theo dõi nên tính đến sự dịch chuyển tối đa của mặt trời trong ngày hạ chí (góc bù tối đa giữa các trục). Theo dõi trục đơn phẳng hoặc theo dõi trục cực (trục đơn xiên), chuyển động góc tối đa thường không vượt quá hoặc 120 °.
Thiết kế cấu trúc cơ học của ổ đĩa xoay phải chặt chẽ và an toàn, có tính đến sự giãn nở nhiệt của kim loại và lắp đặt chính xác ổ đĩa xoay.
Trong trường hợp hao mòn cơ học hợp lý, mất áp lực gió và khấu hao vật liệu, hệ thống theo dõi có thể đảm bảo thời gian sử dụng là 25 năm. Đồng thời, để bảo vệ tuổi thọ dài, tất cả các bộ phận của ổ xoay cần được mạ điện hoặc xử lý chống gỉ bề mặt khác.
Dữ liệu kỹ thuật
| Thông số hiệu suất mô hình SE | ||||||||||||
| Mô hình | Xếp hạng mô-men xoắn (Nm) | Giữ mô-men xoắn (Nm) | NghiêngTorque (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Tỉ lệ | Nỗ lực | Chính xác (độ) | IP | Nhiệt độ làm việc. (℃) | Tự khóa | Trọng lượng (kg) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | số 8 |
| 5 " | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 12 |
| 7 " | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 204 |
Hướng dẫn cài đặt
Các ổ đĩa xoay dòng SE thường được cài đặt theo chiều ngang. Và chúng tôi cũng khuyên bạn nên cài đặt theo chiều ngang xem xét hiệu suất của các ổ đĩa xoay.
