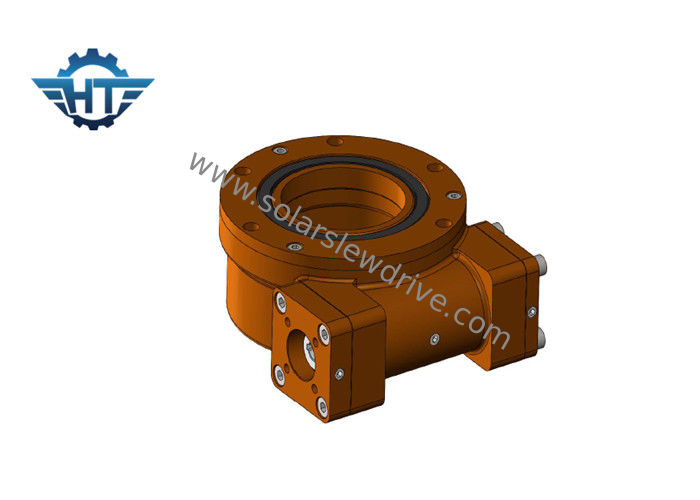

SE VE SDE Worm Gear Slew Drive Sử dụng trong hệ thống theo dõi năng lượng mặt trời để tăng khả năng sinh lời từ điện

SE VE SDE Worm Gear Slew Drive Sử dụng trong hệ thống theo dõi năng lượng mặt trời để tăng khả năng sinh lời từ điện

  • SE VE SDE Worm Gear Slew Drive Sử dụng trong hệ thống theo dõi năng lượng mặt trời để tăng khả năng sinh lời từ điện
  • SE VE SDE Worm Gear Slew Drive Sử dụng trong hệ thống theo dõi năng lượng mặt trời để tăng khả năng sinh lời từ điện
SE VE SDE Worm Gear Slew Drive Sử dụng trong hệ thống theo dõi năng lượng mặt trời để tăng khả năng sinh lời từ điện
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: HT-23
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 100~1100/ pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Kiểu: Ổ đĩa xoay Vật chất: 42CrMo hoặc 50 triệu
Sự bảo đảm: 3 ~ 10 năm Kích thước: 3 inch đến 25 inch
Ứng dụng: Công nghiệp, theo dõi năng lượng mặt trời Màu sắc: Yêu cầu khách hàng
Xe máy: AC hoặc DC hoặc Hydarulic Trang web cài đặt: Trường mở
Đặc tính: Đảm bảo Sự bảo vệ: IP66
Điểm nổi bật:

ổ xoay cho hệ thống theo dõi năng lượng mặt trời

,

ổ đĩa xoay cho theo dõi năng lượng mặt trời

SE, VE, SDE Truyền động quay bánh răng Worm được sử dụng trong hệ thống theo dõi năng lượng mặt trời để tăng khả năng sinh lời





Sự miêu tả



Loại hệ thống theo dõi năng lượng mặt trời ổ quay

1) Độ nghiêng tối ưu cố định

Ở vĩ độ thấp, mức tăng sản lượng điện là tối thiểu do độ nghiêng tối ưu thấp hơn (như ở 8 °, hầu như không tăng);Ở vĩ độ cao, độ nghiêng tối ưu lớn và lượng điện tạo ra cao hơn đáng kể (ví dụ: khoảng 25% ở 50 °)

2) Trục đơn phẳng

Nó theo dõi sự thay đổi của góc tới trong vòng một ngày của mặt trời, và tốc độ tăng sản lượng điện của nó ở vĩ độ thấp tốt hơn đáng kể so với ở vĩ độ cao.Người ta thường tin rằng theo dõi trục đơn phẳng phù hợp hơn cho việc sử dụng các vĩ độ nhỏ hơn 30 °.

3) Trục đơn xiên

Nó phù hợp hơn cho các vĩ độ cao.

4) theo dõi trục kép

Cách tiếp cận này rõ ràng là cao nhất trong việc tăng sản lượng điện do theo dõi sự thay đổi góc tới của mặt trời trong vòng một ngày và trong vòng một năm.

5) Cố định có thể điều chỉnh

Loại này dựa trên sự thay đổi của góc tới trong vòng một năm của mặt trời để điều chỉnh độ nghiêng của giá đỡ, do đó đạt được sự gia tăng sản lượng điện

Sự khác biệt cơ bản nhất giữa các phương pháp lắp khác nhau là sự khác biệt về khả năng phát điện mà chúng mang lại.Tất nhiên, sẽ có sự khác biệt về chi phí đầu tư ban đầu và chi phí bảo trì vận hành.

Bộ giảm tốc hành tinh là lý tưởng cho các ứng dụng yêu cầu mô-men xoắn cao trong một gói nhỏ và trục đầu ra có sự liên kết đồng trục

SE VE SDE Worm Gear Slew Drive Sử dụng trong hệ thống theo dõi năng lượng mặt trời để tăng khả năng sinh lời từ điện 0



Thông số kỹ thuật



Tham số Hiệu suất Mô hình VE
Mô hình Mô-men xoắn đầu ra định mức (Nm) Mô-men xoắn giữ (Nm) Nghiêng Mô-men xoắn (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Tỉ lệ Độ chính xác (độ) Độ chính xác IP Tự khóa Trọng lượng (kg)
3 " 600 1800 1500 22 15 31: 1 40% ≤0.10 66 Đúng 12kg
5 " 800 9200 5000 16 27 37: 1 40% ≤0.10 66 Đúng 18kg
7 " 1750 13200 7000 34 58 57: 1 40% ≤0.10 66 Đúng 32kg
số 8" 2250 20400 11200 50 80 51: 1 40% ≤0.10 66 Đúng 28kg
9 " 4300 30800 16000 60 130 61: 1 40% ≤0.10 66 Đúng 52kg
12 " 5600 40560 25000 77 190 78: 1 40% ≤0.10 66 Đúng 65kg
14 " 6750 44200 48000 110 230 85: 1 40% ≤0.10 66 Đúng 88 kg
17 " 9460 53040 67000 142 390 102: 1 40% ≤0.10 66 Đúng 135 kg
21 " 16000 65000 89000 337 640 125: 1 40% ≤0.10 66 Đúng 192 kg
25 " 21450 89000 112000 476 950 150: 1 40% ≤0.10 66 Đúng 251 kg





Thông số hiệu suất mô hình SDE
Mô hình Mô-men xoắn đầu ra định mức (Nm) Nghiêng Mô-men xoắn (Nm) Mô-men xoắn giữ (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Tỉ lệ Hiệu quả Độ chính xác (độ) IP Tự khóa Trọng lượng (kg)
3 " 600 1500 5800 10 15 31: 1 40% ≤0.10 66 Đúng 25kg
5 " 800 6000 9200 16 27 37: 1 40% ≤0.10 66 Đúng 34kg
7 " 2000 7500 13200 34 58 57: 1 40% ≤0.10 66 Đúng 56kg
9 " 4300 16000 27200 60 130 61: 1 40% ≤0.10 66 Đúng 92kg
12 " 5800 25000 40560 77 190 78: 1 40% ≤0.10 66 Đúng 160 kg
14 " 6750 48000 44200 110 230 85: 1 40% ≤0.10 66 Đúng 224kg
17 " 9460 67000 53040 142 390 102: 1 40% ≤0.10 66 Đúng 320kg
21 " 16000 89000 65000 337 640 125: 1 40% ≤0.10 66 Đúng 492kg
25 " 21450 112000 89000 476 950 150: 1 40% ≤0.10 66 Đúng 705 kg





Tham số hiệu suất mô hình SE
Mô hình Mô-men xoắn đầu ra định mức (Nm) Nghiêng Mô-men xoắn (Nm) Mô-men xoắn giữ (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Tỉ lệ Hiệu quả Độ chính xác (độ) IP Tự khóa Trọng lượng (kg)
1 " 400 1000 1800 22 12 32: 1 40% ≤0.10 66 Đúng 6
3 " 600 1500 3000 30 16 31: 1 40% ≤0.10 66 Đúng số 8
5 " 800 6000 9200 68 27 37: 1 40% ≤0.10 66 Đúng 12
7 " 2000 13500 13200 132 58 57: 1 40% ≤0.10 66 Đúng 21
9 " 4400 45000 30800 340 130 61: 1 40% ≤0.10 66 Đúng 49
12 " 5800 54400 40560 480 190 78: 1 40% ≤0.10 66 Đúng 61
14 " 6550 68000 54200 680 230 85: 1 40% ≤0.10 66 Đúng 63
17 " 9400 135600 65040 980 390 102: 1 40% ≤0.10 66 Đúng 105
21 " 16000 203400 81000 1600 640 125: 1 40% ≤0.10 66 Đúng 149
25 " 21000 271160 89000 2400 950 150: 1 40% ≤0.10 66 Đúng

204
