Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SE, SDE, VE |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~1100 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Nguồn gốc: | Thường Châu, Trung Quốc | IP lớp: | IP66 |
---|---|---|---|
Kiểu: | Ổ đĩa xoay | Vật chất: | 42CrMo hoặc 50 triệu |
Bảo hành: | 3 ~ 10 năm | Kích thước: | 3 inch đến 25 inch |
ứng dụng: | Hệ thống năng lượng mặt trời | động cơ: | AC hoặc DC hoặc Hydarulic |
Điểm nổi bật: | ổ xoay cho hệ thống theo dõi năng lượng mặt trời,ổ đĩa theo dõi năng lượng mặt trời |

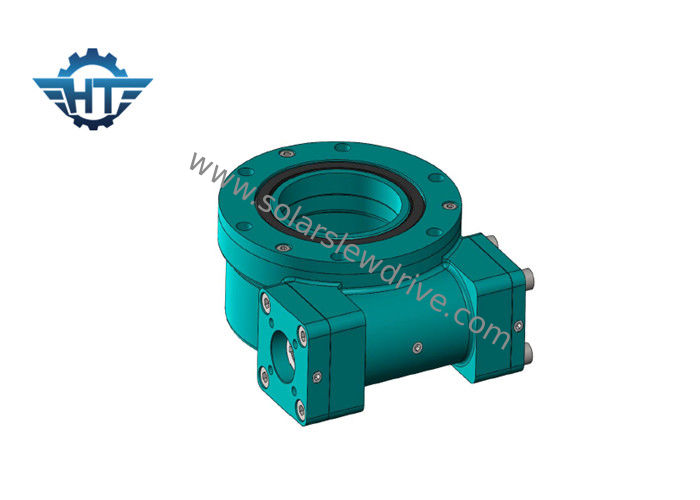

Bộ theo dõi năng lượng mặt trời VE, SE, SDE Slew Drive cho hệ thống năng lượng mặt trời trục đơn và trục kép
Sự miêu tả
1. Mô-men xoắn nghiêng: Mô-men xoắn là tải trọng nhân với khoảng cách giữa vị trí tải và tâm bánh răng xoay.
Nếu mô-men xoắn được tạo ra bởi tải và khoảng cách lớn hơn mô-men xoắn mô men nghiêng định mức, ổ xoay sẽ bị lật.
2. Giữ mô-men xoắn: Đó là mô-men xoắn ngược.
Khi ổ đĩa quay ngược lại và các bộ phận không bị hỏng, mô-men xoắn tối đa đạt được được gọi là Giữ mô-men xoắn.
3. Tải trọng trục: Tải song song với Trục của bánh răng xoay.
4. Tải trọng xuyên tâm: Tải dọc lên trục của bánh răng xoay.
5. Tự khóa: Khi được tải, ổ xoay không thể quay ngược lại và do đó được gọi là tự khóa.
Dữ liệu kỹ thuật
Thông số hiệu suất mô hình SE | ||||||||||||
Mô hình | Xếp hạng mô-men xoắn (Nm) | Giữ mô-men xoắn (Nm) | NghiêngTorque (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Tỉ lệ | Nỗ lực | Chính xác (độ) | IP | Nhiệt độ làm việc. (℃) | Tự khóa | Trọng lượng (kg) |
1 " | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | số 8 |
5 " | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 12 |
7 " | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 21 |
9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 49 |
12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 61 |
14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 63 |
17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 105 |
21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 149 |
25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43% | .10.1 | 66 | -30 + 120 | Vâng | 204 |
Động cơ bánh răng hành tinh hoạt động như thế nào
Thiết kế động cơ hành tinh thay thế tải trên nhiều bánh răng hành tinh cho phép nó xử lý tốt hơn các tải nặng hơn các kiểu động cơ khác. Các bánh răng hành tinh được đồng bộ hóa cho phép chúng cung cấp mô-men xoắn nhất quán, cung cấp tổng công suất đầu ra lớn hơn. Thiết kế của bánh răng hành tinh rất hiệu quả trong việc giữ lại chất bôi trơn cho phép những động cơ nhỏ này hoạt động ở tốc độ cao hơn. Vì lý do này, động cơ bánh răng hành tinh hoạt động tốt nhất khi cần mô-men xoắn cao.
Ưu điểm
1. OEM CHÀO MỪNG BẠN
Hỗ trợ tùy chỉnh sản phẩm OEM
2. BẢO ĐẢM CHẤT LƯỢNG
Hỗ trợ kỹ thuật chuyên nghiệp, bảo hành một năm hoặc 1000 giờ
3. GIAO HÀNG NHANH CHÓNG VÀ THỜI GIAN
Thông thường 10-15 ngày cho sản xuất hàng hóa
Dữ liệu kỹ thuật
Kiểu | Điện áp DC. (V) | Không tải | Xếp hạng | Mô-men xoắn cực đại (Nm) | ||||
Hiện tại (A) | Tốc độ (vòng / phút) | Tốc độ động cơ (vòng / phút) | Hiện tại (A) | Tốc độ (r / phút) | Mô-men xoắn (Nm) | |||
ZYT09RC + | 24 | 0,8 (tối đa) | 2.6 | 1100 | 10,5 (tối đa) | 2.0 | 500 | 750 |
Kích thước
