Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE5 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~1100/ pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Nguồn cấp: | 24 V | Kiểu: | Trục Singe |
---|---|---|---|
Nguồn gốc: | CHANGZHOU, TRUNG QUỐC | Mô-men xoắn đầu ra: | 533 Nm |
Tốc độ sản xuất: | 0,065 vòng / phút | Đặc tính: | Phong bì kép |
Sử dụng: | Máy theo dõi năng lượng mặt trời tí hon | Tính năng bảo vệ: | IP66 |
Điểm nổi bật: | ổ xoay cho hệ thống theo dõi năng lượng mặt trời,ổ đĩa xoay cho theo dõi năng lượng mặt trời |

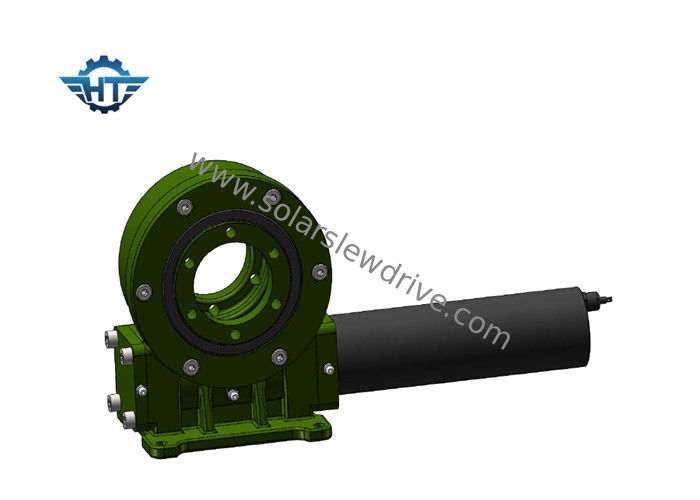

Ổ đĩa đơn trục dọc nhỏ, Giun phong bì đôi cho máy theo dõi năng lượng mặt trời nhỏ
Sự miêu tả
Ổ quay có thể được sử dụng cho bất kỳ trường hợp nào cần quay toàn bộ chu kỳ và các yêu cầu về tốc độ thay đổi.Khi nhu cầu truyền công suất momen xoắn lớn hơn, truyền chuyển động độ chính xác cao hơn hoặc kết cấu thân xe nhỏ gọn cần lựa chọn cơ cấu cao hơn thì truyền động quay là giải pháp tốt nhất.Bộ truyền động quay trục kép đi kèm có thể nhận ra chuyển động theo hai hướng khác nhau, theo chiều dọc và chiều ngang.Thường áp dụng cho các hệ thống theo dõi năng lượng mặt trời trục kép hoặc một số thiết bị máy móc có điều kiện làm việc tương tự.
Bánh răng sâu loại dọc Bộ truyền động quay nhỏ
Bánh răng sâu VE có nghĩa là ổ quay lắp đặt thẳng đứng;chủ yếu áp dụng cho các yêu cầu điều kiện làm việc cao để chống bụi, chống mưa và chống ăn mòn.Cấp bảo vệ IP66, chính xác 0,1 °.
Nó có ưu điểm là tiết kiệm không gian thiết bị, khả năng chịu tải tối đa, thiết kế nhỏ gọn, kéo dài tuổi thọ và giảm chi phí bảo trì.
Dữ liệu hiệu suất
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Kích thước
Ứng dụng
Ổ trượt quay là một sản phẩm hoàn hảo cho các ứng dụng yêu cầu cường độ mô-men quay.
Slew Drive For Solar: nó được thiết kế theo kiểu xoay bảng quang điện mặt trời và cải thiện hiệu suất phát điện.Các giải pháp theo dõi năng lượng mặt trời trục đơn & trục kép có sẵn.
Đối với máy phát điện gió: Bộ truyền động quay được sử dụng để quay bệ trong tuabin gió
Đối với ứng dụng máy xây dựng: được áp dụng rộng rãi trên cần cẩu xe tải, sàn làm việc trên không, cần cẩu bến tàu, cẩu lấy gỗ
Đối với thị trường công nghiệp: Dây chuyền tự động hóa / lắp ráp, cánh tay robot
Đối với vệ tinh: ổ đĩa quay có thể được sử dụng cho liên lạc không gian và hệ thống định vị toàn cầu trong đĩa vệ tinh
