Vòng bi xoay nhỏ SE1 Vòng xoay ổ đĩa với bề mặt răng được làm sạch cho máy theo dõi năng lượng mặt trời

Vòng bi xoay nhỏ SE1 Vòng xoay ổ đĩa với bề mặt răng được làm sạch cho máy theo dõi năng lượng mặt trời

Vòng bi xoay nhỏ SE1 Vòng xoay ổ đĩa với bề mặt răng được làm sạch cho máy theo dõi năng lượng mặt trời
Small Slewing Bearing SE1 Slewing Ring Drive With Quenched Tooth Surface For Solar Trackers
Vòng bi xoay nhỏ SE1 Vòng xoay ổ đĩa với bề mặt răng được làm sạch cho máy theo dõi năng lượng mặt trời
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: HT-130
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 100~200/ pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Điện áp cung cấp: 24 V Cảm biến hội trường: Không
Kiểu: 1 inch Cài đặt: Ngang
Trục: Trục đơn Màu sắc: Bạc
Điểm nổi bật:

ổ đĩa xoay cho theo dõi năng lượng mặt trời

,

ổ đĩa theo dõi năng lượng mặt trời



Các nhà sản xuất ổ trục vòng quay tay nhỏ SE1, vật liệu 50mn, 42crmo cho máy theo dõi năng lượng mặt trời



Sự miêu tả


Thiết bị ổ trục quay nhỏ thường bao gồm một con sâu, một vòng quay, một vỏ, một động cơ và những thứ tương tự.Vì các thành phần cốt lõi là ổ trục quay, chúng có thể đồng thời chịu được lực dọc trục, lực hướng tâm và mô men nghiêng.So với các sản phẩm ổ quay truyền thống, ổ quay của chúng tôi dễ cài đặt, dễ bảo trì và tiết kiệm không gian lắp đặt.Sản phẩm có thể được sử dụng rộng rãi trong máy móc xây dựng và các lĩnh vực năng lượng mới như xe tải hạng nặng, cần cẩu container, cần cẩu gắn trên xe tải, phương tiện làm việc trên không và hệ thống phát điện năng lượng mặt trời.

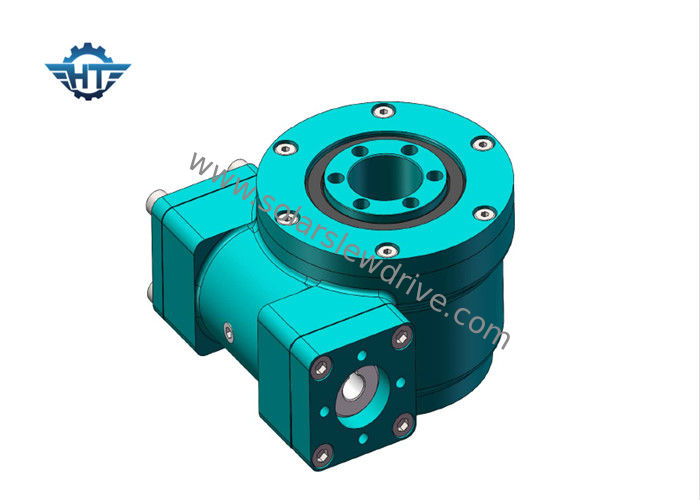

Vòng bi xoay nhỏ SE1 Vòng xoay ổ đĩa với bề mặt răng được làm sạch cho máy theo dõi năng lượng mặt trời 0


Xử lý nhiệt của ổ quay nhỏ

Xử lý nhiệt đường rãnh: Các rãnh của ổ trục quay được làm nguội bề mặt và độ cứng làm nguội được đảm bảo ở HRC 55-62, có thể đạt được độ sâu đủ của lớp cứng.



Nhiệt luyện bánh răng: Do cần truyền lực nên một trong các vòng quay thường có răng.Trạng thái nhiệt luyện của bánh răng nói chung là thường hóa hoặc tôi luyện.Bề mặt răng cũng có thể được tôi theo yêu cầu của người sử dụng.Độ cứng dập tắt là từ 50 đến 60 HRC và có thể đảm bảo đủ độ sâu.Làm nguội bánh răng có thể được chia thành làm nguội toàn bộ răng và làm cứng cảm ứng một răng tùy thuộc vào ứng dụng.Làm cứng cảm ứng một răng có thể được chia thành dập tắt chân răng trên bề mặt răng và dập tắt bề mặt răng.


Thông số kỹ thuật



SE1 Slew Drive Dữ liệu động cơ
Mô-men xoắn định mức 384 Nm Điện áp định mức 24 VDC
Tốc độ định mức 0,06 vòng / phút Đánh giá hiện tại <8 A
Đầu ra tối đa Mô-men xoắn (3 giây) 460 Nm Công suất ra 25 W
Tỉ lệ 32: 1 Tốc độ định mức 2 vòng / phút
Nhiệt độ -30 ℃ ~ 80 ℃ Chiều dài dây 1 MÉT



Kích thước

Vòng bi xoay nhỏ SE1 Vòng xoay ổ đĩa với bề mặt răng được làm sạch cho máy theo dõi năng lượng mặt trời 1



Dữ liệu kỹ thuật của ổ quay sê-ri SE



Mô hình Tỉ lệ Mô-men xoắn đầu ra định mức (Nm) Mô-men xoắn nghiêng (Nm) Mô-men xoắn giữ (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Hiệu quả Độ chính xác (°) Tự khóa Trọng lượng (kg)
1 ” 32: 1 400 1000 1800 22 12 40% ≤0.1 Đúng 6
3 ” 31: 1 600 1500 3000 30 16 40% ≤0.1 Đúng số 8
5 ” 37: 1 800 6000 9200 68 27 40% ≤0.1 Đúng 12
7 ” 57: 1 2000 13500 13200 132 58 40% ≤0.1 Đúng 21
9 ” 61: 1 4400 45000 30800 340 130 40% ≤0.1 Đúng 49
12 ” 78: 1 5800 54400 40560 480 190 40% ≤0.1 Đúng 61
14 ” 85: 1 6550 68000 54200 680 230 40% ≤0.1 Đúng 63
17 ” 102: 1 9400 135600 65040 980 390 40% ≤0.1 Đúng 105
21 ” 125: 1 16000 203400 81000 1600 640 40% ≤0.1 Đúng 149
25 ” 150: 1 21000 271160 89000 2400 950 40% ≤0.1 Đúng 204



Xử lý nhiệt của ổ trục quay nhỏ Xử lý nhiệt đường rãnh: Các rãnh của ổ trục quay được làm nguội bề mặt và độ cứng dập tắt được đảm bảo ở HRC 55-62, có thể đạt được độ sâu đủ của lớp cứng.
